Устройство для хранения и гидротранспортировки рыбы

Устройство для хранения и гидротранспортировки рыбы

Иллюстрации

Показать все

Реферат



Изобретение относится к рыбной промышленности. Цель - повышение производительности и экономичности устройства путем облегчения выгрузки живой рыбы. Корпус 1 разделен перегородкой 3 и лотком 5 на рыбную и водяные камеры. У патрубка 8 выгрузки рыбной камеры расположено водоструйное приспособление 9 и анод 12. Переключением катодов 13 по высоте противоположной стенки корпуса живую рыбу направляют к патрубку 8. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 63 В 25/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг.1

1 (21) 4445973/30-13 (22) 21.06.88 (46) 07.10.90. Бюл. М 37 (71) Дальневосточный технический институт рыбной промышленности и хозяйства (72) А.И,Белов и В.Я.Молочков (53) 639.2.081.114 (088.8) (56) Авторское свидетельство СССР

М 1142359, кл. В 63 В 25/00, 1985. (54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И ГИДРОТРАНСПОРТИРОВКИ РЫБЫ

„„5U„„1597305 А1 (57) Изобретение относится к рыбной промышленности. Цель — повышение производительности и экономичности устройсгва путем облегчения выгрузки живой рыбы.

Корпус 1 разделен перегородкой 3 и лотком

5 на рыбную и водяные камеры. У патрубка

8 выгрузки рыбной камеры расположено водоструйное приспособление 9 и анод 12, Переключением катодов 13 по высоте противоположной стенки корпуса живую рыбу направляют к патрубку 8. 1 з.п.ф-лы, 3 ил.

1597305

35

Изобрегение относи ся к рыбной промышленности, а именно к устройствам для транспортировки рыбы при сдаче улова.

Цель изобретения — повышение производительности и экономичности устройства путем облегчения выгрузки живой рыбы.

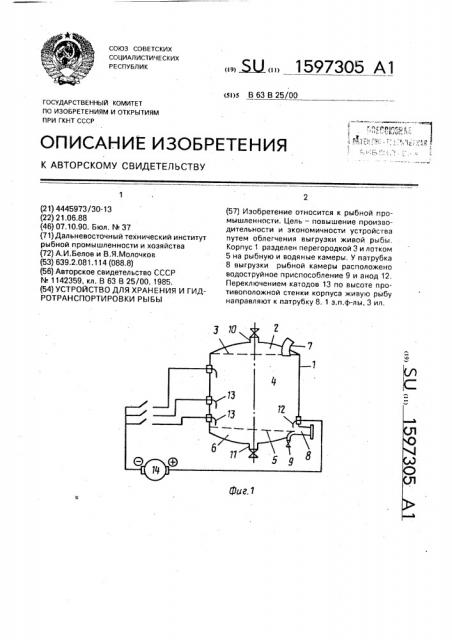

На фиг. 1 изображено устройство для хранения и гидротранспортировки рыбы, вертикальный разрез; на фиг, 2 и 3 — корпус со схемой размещения рыб в начале и конце выгрузки, вертикальный разрез.

Устройство содержит корпус 1, в полости которого последовательно (сверху вниз) расположены верхняя водяная камера 2, перфорированная перегородка 3, рыбная камера 4, перфорированный грузовой лоток

5 и нижняя водяная камера 6, Грузовой патрубок 7 служит для загрузки рыбной камеры 4, а грузовой патрубок 8 — для выгрузки.

Водоструйное приспособление служит для гидравлического смыва рыбы в патрубок 8.

Водяные камеры 2 и 6 соединены через патрубки 10 и 11 с насосной системой (не показана) для подачи или откачки воды и воздуха. Кроме того, они соединены между собой посредством вертикальных водоотделителей и обводного трубопровода с задвижками (не показаны), Патрубок водоструйного приспособления 9 также соединен с насосной системой.

Для привлечения живой рыбы к патрубку выгрузки 8 в рыбной камере 4 установлены средства для разделения живой и снулой рыбы — электрод-анод 12 и электроды-катоды 13, изолированные от корпуса 1 и соединенные с источником 14 постоянного тока с возможностью раздельного подключения электродов-катодов 13. Корпус 1 может быть оборудован иллюминаторами, люками-лазами, системой циркуляции воды, подачи корма, охлаждения и,освещения (не показаны), Устройство работает следующим образом.

Для проведения загрузки откачивают воду и воздух из корпуса 1, За счет создавшегося в нем разрежения, пульпа (водорыбная смесь) поступает через патрубок 7 в рыбную камеру 4 (предварительно заполненную водой как минимум выше уровня грузового лотка 5). Загрузка рыбной камеры 4 может производиться и другим известным способом, например через верхний люк или дополнительным рыбонасосом (не показаны). Излишняя вода в случае необходимоСти при выгрузке может отделяться из пульпы через перегородку 3, лоток 5 и-водоотделители, а после загрузки (в зависимости от состояния улова) — обновляться свежей для живой рыбы и охлаждаться — для снулой путем подачи с циркуляцией через водяные

2 и 6 и рыбную 4 камеры соответствующих жидкостей.

После хранения рыбы создают в корпусе 1 избыточное давление путем подачи в него воды и воздуха через патрубки 10 и 11 и приспособление 9. Воздух, подаваемый с большей производительностью, чем вода, постепенно вытесняет пульпу в патрубок 8 и далее — к месту выгрузки, Если выгружаемая рыба или часть ее находится в живом состоянии, то при выгрузке подключают источник постоянного тока к электродам 12 и

13. В пульпе, находящейся в рыбной камере

4, создается соответствующей величины электрическое поле, вызывающее в свою очередь анодную реакцию у рыб, которые устремляются к электроду-аноду 12, т.е. к патрубку выгрузки 8, и попадают в зону, где не в состоянии уже сопротивляться потоку движущейся воды (так называемая зона облова) и уносятся в патрубок 8, Для удаления живой рыбы из определенных зон подключают электроды-катоды 13, находящиеся в этих зонах, или производят их последовательное по времени включение. После окончания выгрузки, подачей воды через патрубки 10 и 11, перфорации перегородки

3, лотка 6 и водоотделителей орошают и промывают весь объем корпуса 1.

Использование устройства позволяет повысить производительность работы за счет сокращения времени на выгрузку живой рыбы, что весьма важно, в особенности при введении кошелькового промысла, где, как правило, значительная часть рыбы принимается и перевозится в живом виде.

Формула изобретения

1, Устройство для хранения и гидротранспортировки рыбы, содержащее корпус, полость которого разделена на рыбную и водяные камеры перфорированными перегородками, патрубки с пульпопроводами для загрузки и выгрузки, размещенное у выходного патрубка водоструйное приспособление и патрубки для подключения насосной системы к корпусу, о т л и ч а ю щ ее с я тем, что, с целью повышения производительности и экономичности путем облегчения выгрузки живой рыбы,оно снабжено средствами для разделения живой и снулой рыбы — электродами, установленными в рыбной камере и соединенными с источником постоянного тока, причем электроданод установлен у патрубка выгрузки, а электроды-катоды — на противоположной стороне от патрубка выгрузки.

1597305

Ф1/2. 2

Составитель А.Горбачева

Техред М.Моргентал Корректор H.Påâñêàÿ

Редактор Н.Яцола

Заказ 3028 Тираж 358 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

2. Устройство по п,1, отл ич а ю щеес я тем, что электроды-катоды установлены с воэможностью их раздельного подключения к источнику постоянного тока.
