Устройство для обвязывания предметов

Устройство для обвязывания предметов

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковыванию, а именно к устройству для обвязывания предметов, может быть использовано в легкой, пищевой и других отраслях промышленности и направлено на повышение надежности работы. Устройство для обвязывания предметов содержит корпус 1, привод с редуктором 7, механизм водила 2 с блоком включения и останова, вязальную головку 3, приводный вал 8 со звездочкой 11, толкатель 9. Механизм водила 2 снабжен двумя кинематически связанными между собой валами 13 и 14, на одном из которых смонтированы кулачок 17 и зубчатое колесо 19, а на другомблок включения и останова водила, состоящий из храпового механизма 21 с собачкой двойного действия и шестерни 16. Кулачок 17 установлен с возможностью взаимодействия с толкателем 9, а приводной вал 8 кинематически связан с вязальной головкой 3. 7 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (я)ю В 65 В 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

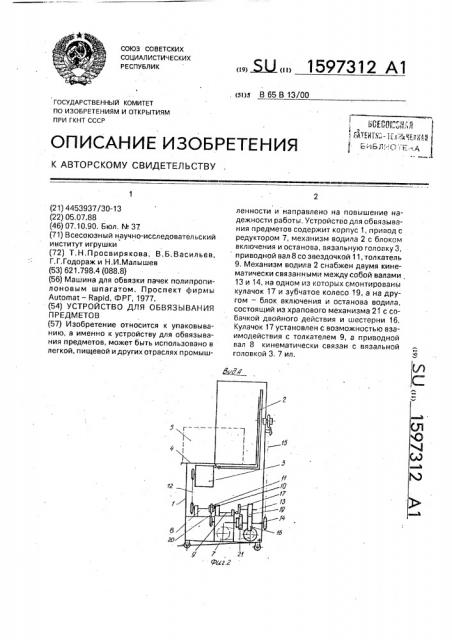

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 21

Quz.2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4453937/30-13 (22) 05.07.88 (46) 07.10.90. 6юл, М 37, (71) Всесоюзный научно-исследовательский институт игрушки (72) T.Н,Просвирякова, В.6,Васильев, Г.Г.Годораж и Н.И.Малышев (53) 621.798.4 (088.8) (56) Машина для обвязки пачек полипропилоновым шпагатом. Проспект фирмы

Automat — Rapid, Ф Р Г, 1977. (54) УСТРОЙСТВО ДЛЯ ОБВЯЗЫВАНИЯ

ПРЕДМЕТОВ (57) Изобретение относится к упаковыванию, а именно к устройству для обвязывания предметов, может быть использовано в легкой, пищевой и других отраслях промыш„„ Ы„, 1597312 А1 ленности и направлено на повышение надежности работы. Устройство для обвязывания предметов содержит корпус 1, привод с редуктором 7, механизм водила 2 с блоком включения и останова, вязальную головку 3, приводной вал 8 со звездочкой 11, толкатель

9. Механизм водила 2 снабжен двумя кинематически связанными между собой валами

13 и 14, на одном из которых смонтированы кулачок 17 и зубчатое колесо 19, а на другом — блок включения и остановэ водила, состоящий из храпового механизма 21 с собачкой двойного действия и шестерни 16.

Кулачок 17 установлен с возможностью взаимодействия с толкателем 9, а приводной вал 8 кинематически связан с вязальной головкой 3, 7 ил.

1597312

Изобретение относится к области упаковыва;:::::-., а именно к устройству для обвязывания предметов.

Целью изобретения является повышение надежности работы устройства.

На фиг, 1 изображено устройство, общий вид спереди; на фиг. 2 — вид А на фиг. 1; на фиг, 3 — узел звездочки, вид спереди; на фиг. 4 — разрез Б-Б на фиг, 3; на фиг. 5 — узел механизма водила; на фиг. 6— храповый механизм, вид сбоку; на фиг. 7— вид В на фиг. 6.

Устройство для обвязывания предметов содержит корпус 1, в котором смонтированы механизм водила 2 с блоком включения и останова, вязальная головка 3, стол 4, на который укладывается предмет 5 для обвязывания, злектропривод 6 с редуктором 7, приводной вал 8, один конец которого связан с тол кателем 9 посредством шпонки 10 .и звездочки 11, а другой — цепной передачи

12 с вязальной головкой 3. Механизм водила 2 снабжен кинематически связанными между собой валами 13 и 14 и связан цепной передачей 15 с валом 14, на котором установлена шестерня 16. На валу 13 установлен кулачок 17, взаимодействующий с толкателем 9, подпружиненным. пружиной

18, а также зубчатое колесо 19. Редуктор 7 цепной передачей 20 связан с постоянно вращающейся звездочкой 11 и храповым механизмом 21, свободно проворачивающимся на валу 14, соосно расположенном с валом редуктора 7, С валом 14 жестко связана собачка 22 двойного действия, входящая попеременно в зацепление либо с храповым механизмом 21, либо с подвижным клином 23. Кроме того, на установке предусмотрены кнопочный пост 24 и педаль

25 ножного включения храпового механизма 21.

Устройство работает следующим образом, Оператор укладывает на стол 4 предмет 5 таким образом, чтобы его середина находилась над прорезью стола 4. Нажатием кнопки "Пуск" поста 24 включают электропривод 6, который через редуктор 7 приводит в действие звездочку 11 и храповый механизм 21, Нажатием ножной педали

25 освобождается собачка 22 двойного дейсгвия из зацепления с клином 23 и входит в зацепление с храповым механизмом 21, в результате чего приводится во вращение

5 приводной вал 8 и механизм водила 2. Сделав один оборот, механизм водила 2 возвращается в исходное положение, так как выходит из зацепления с ним собачка 22. За зто время кулачок 17 проворачивается на

10 определенный угол благодаря вращению зубчатой пары 16, 19. Оператор поворачивает обвитый в одном направлении шпагатом предмет 5 на 90 . При повторном нажатии на педаль 25 механизм водила 2 снова при15 водится в действие и обматывает предмет 5 шпагатом в другом направлении, останавливаясь в исходном положении, В зто время кулачок 17 нажимает толкатель 9, который высвобо>кдает шпанку 10, вводя в зацепле20 ние звездочку 11 с приводным валом 8 вязальной головки 3. Поскольку кулачок 17 завершает рабочий цикл и под действием пружины 18 толкэтель 9 возвращается в исходное положение, приводной вал 8 вместе

25 с вязальной головкой 3 останавливаются.

Оператор снимает обвязанный предмет 5 и повторяет описанную операцию не включая злектропривод 6, 30 Формула изобретения

Устройство для обвязывания предметов, содержащее корпус, привод, механизм водила с блоком включения и останова и

35 вязэльнуюголовку,отличающееся тем, что, с целью повышения надежности работы, оно снабжено установленными в корпусе приводным валом со звездочкой и толкателем, механизм водила снабжен дву40 мя кинематически связанными между собой валами, на одном из которых смонтирован кулачок и зубчатое колесо, а на другом— блок включения и останова водила, причем последний состоит из храпового механизма

45 с собачкой двойного действия и шестерни, при этом кулачок установлен с возможностью взаимодействия с толкателем, а приводной вал кинематически связан с вязальной головкой.

1597312

1597312

19

Фиг.5
