Устройство для вскрытия и опорожнения тары

Устройство для вскрытия и опорожнения тары

Иллюстрации

Показать все

Реферат



Изобретение относится к погрузочно-разгрузочным работам и может быть использовано для вскрытия тары и вымывания растворителем содержащегося в ней материала в химической и других отраслях народного хозяйства. Цель изобретения - упрощение конструкции и уменьшение габаритов. При вращении винта 9 игла 2 опускается и поочередно прокалывает верхнее и нижнее основания тары. Затем игла 2 возвращается на заданное расстояние вверх и нижнее основания тары. Затем игла 2 возвращается на заданное расстояние вверх и останавливается, при этом тара удерживается на месте с помощью упора 7. Далее в пространство между внешними 5 и внутренними 6 стенками иглы 2 подают растворитель. Через отверстия 12 растворитель попадает в тару, и образовавшийся раствор выливается через отверстие в нижнем основании тары. 7 ил, 1 з.п. ф-лы.

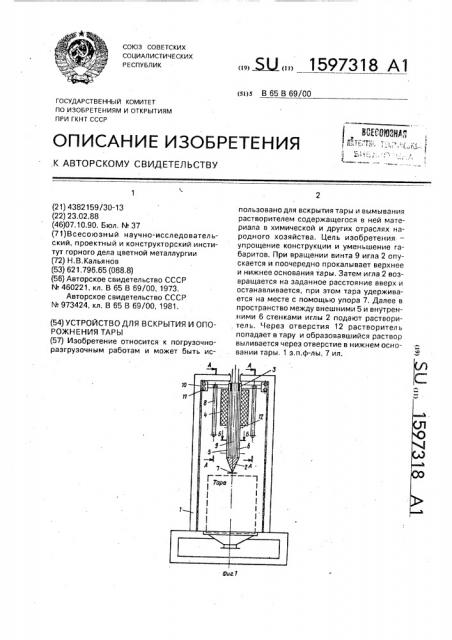

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 В 69/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

6ИЫЮЗНЦ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4382159/30-13 (22) 23.02,88 (46)07,10.90. 6юл. ¹ 37 (71)Всесоюзный научно-исследовател ьский, проектный и конструкторский институт горного дела цветной металлургии (72) H.В.Кальянов (53) 621.796.65 (088.8) (56) Авторское свидетельство СССР

N 460221, кл. В 65 В 69/00, 1973, Авторское свидетельство СССР

N 973424, кл. В 65 В 69/00, 1981. (54) УСТРОЙСТВО ДЛЯ ВСКРЫТИЯ И ОПОРОЖНЕНИЯ ТАРЫ (57) Изобретение относится к погрузочноразгрузочным работам и может быть исЫ2«, 1597318 А1 пользовано для вскрытия тары и вымывания растворителем содержащегося в ней материала в химической и других отраслях народного хозяйства. Цель изобретения— упрощение конструкции и уменьшение габаритов. При вращении винта 9 игла 2 опускается и поочередно прокалывает верхнее и нижнее основания тары. Затем игла 2 возвращается на заданное расстояние вверх и останавливается, при этом тара удерживается на месте с помощью упора 7. Далее в пространство между внешними 5 и внутренними 6 стенками иглы 2 подают растворитель. Через отверстия 12 растворитель попадает в тару и образовавшийся раствор выливается через отверстие в нижнем основании тары. 1 з.п.ф-лы, 7 ил.

1597318

15

Изобретение относится к погрузочноразгрузо гным работам и может быть использовано для вскрытия тары и вымывания растворителем содержащегося в ней материала в химической и других отраслях народного хозяйства.

Цель изобретения — упрощение конструкции и уменьшение габаритов, Применение изобретения позволяет организовывать процесс растаривания емкостей в неудобных производственных помещениях, а кроме того, за счет уменьшения габаритов установка может быть передвижной.

На фиг, 1 изображено устройство, вертикальный разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 1 (неподви>кная точка В и подвижная точка Г, соединенные резиновой трубкой); на.фиг. 4 — сечение Б-Б на фиг.1; на фиг. 5 — 7 — схема вскрытия и опорожнения тары.

Устройство для вскрытия и опорожнения тары содержит корпус 1, установленные в нем приспособление для фиксации тары, соединенную с системой подачи растворителя (не показана) полую перфорированную иглу 2 с винтовой нарезкой 3 и привод ее перемещения (не показан), выполненный в виде пары винт — гайка. Устройство снабжено установленным в верхней части иглы 2 упругим уплотнением 4 для герметизации верхнего отверстия вскрытой тары.- Игла 2 имеет двойные стенки — наружные 5 и внутренние 6, а винтовая нарезка расположена на ее внутренней поверхности (внутренняя поверхность стенок 6).

Кроме того, приспособление для фиксации тары выполнено в виде подпружиненного упора 7, смонтированного с возможностью поворота. Подача растворителя из системы (из неподвижной точки В в подвижную точку Г) происходит посредством трубки 8 из упругого материала, Винт 9 установлен с возможностью размещения в полости иглы 2 и взаимодействия с винтовой нарезкой внутренней поверхности стенок 6. При вращении винта

9 в одном направлении он как бы ввинчивается полностью в иглу 2 и может целиком находиться внутри ее. Для обеспечения возвратного перемещения иглы 2 винту 9 придается вращение в обратном направлении.

В корпусе 1 выполнены направляющие 10 для каретки 11, жестко связанной с иглой 2.

Каретка 11 противодействует вращению иглы 2 во время ее возвратно-поступательного движения от винта 9. Для подачи растворителя из иглы 2 на ее наружных стенках 5 имеются отверстия 12, В качестве тары используют металлические емкости, например бочки.

Устройство работает следующим образом, Тару с материалом устанавливают,в корпус 1 по вертикальной оси, проходящей через центр устройства. С помощью привода начинает вращаться винт 9, при этом игла 2 плавно опускается вниз и прокалывает поочередно верхнее и нижнее основания тары. При этом упругое уплотнение 4 сжимается и герметизирует верхнее отверстие. Затем изменяют направление вращения винта 9 и игла 2 поднимается вверх на заданное расстояние и останавливается.

Если тара зависает на игле 2 и вместе с ней начинает подниматься вверх, то она будет остановлена упором 7. Из точки В в точку Г, а затем в пространство между наружной 5 и внутренней 6 стенками иглы 2 подают растворитель и через отверстия 12 в наружной стенке 5 внутрь тары, где и начинается процесс растворения и опорожнения тары, обеспечивающийся за счет собственной упругости уплотнения 4. Образовавшийся в таре раствор вытекает через отверстие в нижней части тары, После полной промывки тары отключается подача растворителя и игла 2 вновь начинает подниматься в исходное положение, выходит из тары, удерживаемой упором 7, а тара — на операцию обеззараживания, если в ней был токсичный материал. Установка готова к повторению операций.

Формула изобретения

1, Устройство для вскрытия и опорожнения тары, содержащее корпус, установленные в нем приспособление для фиксации тары, соединенную с системой подачи растворителя полую перфорированную иглу с винтовой нарезкой и привод ее перемещения, выполненный в виде пары винт-гайка, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и уменьшения габаритов, оно снабжено установленным в верхней части иглы упругим уплотнением для герметизации верхнего отверстия вскрытой тары, игла имеет двойные стенки, а винтовая нарезка расположена на ее внутренней поверхности.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем; что приспособление для фиксации тары выполнено в виде подпружиненного упора, смонтированного с возможностью поворота в горизонтальной плоскости.

1597318

1597318

Фиг.7

Фьг.6

Фаа5
