Реферат



Изобретение относится к таре и упаковке и может быть использовано для транспортирования и продажи товаров в пищевой и других отраслях промышленности и торговли. Цель - улучшение условий эксплуатации. Контейнер содержит основание 1 с закрепленными на одной из его сторон стойками 2, соединенными между собой перекладиной 3. На последней 3 шарнирно установлена крышка 4, а на стойках 2 в направляющих размещены подпружиненные вертикальные штанги 7 с упорами 8, закрепленными напротив каждой кассеты, устанавливаемой в контейнер. Кассеты выполнены съемными. В верхней части стоек 2 смонтированы поворотные ограничительные рычаги 9 с опорными выступами для кассет и Г-образный фиксатор 11 для крышки 4. После размещения на основании 1 контейнера штабеля кассет крышка 4 поворачивается на шарнирах и закрывает верхнюю кассету. Крышка 4 фиксируется на штабеле кассет посредством Г-образных фиксаторов 11 и ограничительных рычагов 9. После этого контейнер опломбируется. Предложенная конструкция контейнера позволяет улучшить условия эксплуатации. 1 з.п. ф-лы, 18 ил.

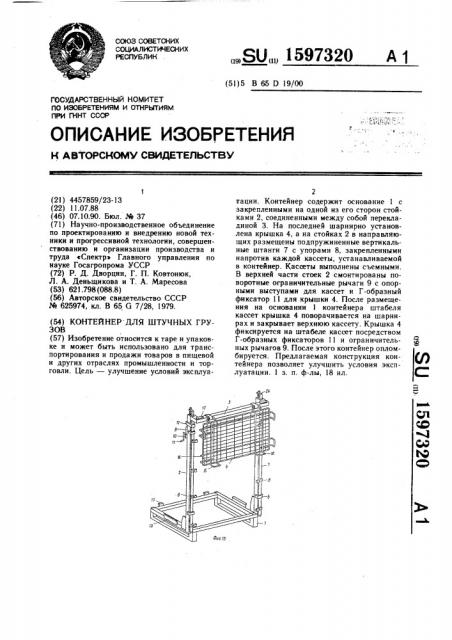

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

„„80„„1597320 Д 1 (51)5 В 65 D 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный комитет

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4457859/23-13 (22) 11.07.88 (46) 07.10.90. Бюл. ¹ 37 (71) Научно-производственное объединение по проектированию и внедрению новой техники и прогрессивной технологии, совершенствованию и организации производства и труда сСпектр» Главного управления по науке Госагропрома УССР (72) P. Д. Дворцин, Г. П. Ковтонюк, Л. А. Деиьщикова и Т. А. Маресова (53) 621.798 (088.8) (56) Авторское свидетельство СССР

¹ 625974, кл. В 65 G 7/28, 1979. (54) КОНТЕЙНЕР ДЛЯ ШТУЧНЫХ ГРУ3ОВ (57) Изобретение относится к таре и упаковке и может быть использовано для транспортирования и продажи товаров в пищевой и других отраслях промышленности и торговли. Цель — улучшение условий эксплуа2 тации. Контейнер содержит основание 1 с закрепленными на одной из его сторон стойками 2, соединенными между собой перекладиной 3, На последней шарнирно установлена крышка 4, а на стойках 2 в направляющих размещены подпружиненные вертикальные штанги 7 с упорами 8, закрепленными напротив каждой кассеты, устанавливаемой в контейнер. Кассеты выполнены съемными.

В верхней части стоек 2 смонтированы поворотные ограничительные рычаги 9 с опорными выступами для кассет и Г-образный фиксатор 11 для крышки 4. После размещения на основании 1 контейнера штабеля кассет крышка 4 поворачивается на шарнирах и закрывает верхнюю кассету. Крышка 4 фиксируется на штабеле кассет посредством

Г-образных фиксаторов 11 и ограничительных рычагов 9. После этого контейнер опломбируется. Предлагаемая конструкция контейнера позволяет улучшить условия эксплуатации. 1 з. и. ф-лы, 18 ил.

1597320 ка 4 снабжена фиксаторами 16. На перекладине 3 установлены фиксирующие защелки 17 с ушками 18 для опломбирования контейнера.

В каждой кассете 5 передняя стенка 19 выполнена поворотно-задвигающейся. Кассета снабжена Г-образными кронштейнами 20, имеет фиксирующие элементы 21, причем на передней стенке 19 выполнены перемычки 22.и выступы 23. На штанге 7 имеется Г-образный фиксирующий элемент 24.

Контейнер для штучных грузов используется следующим образом.

В контейнер на основание 1 устанавливается штабель загруженных штучным грузом кассет 5. Кассеты 5 выступами 15 ручки 14 обхватывают боковые пластины 13 основания 1 и фиксируются ими от смещения

Изобретение относится к таре и упаковке и может быть использовано для транспортирования и продажи товаров в пищевой и других отраслях промышленности и торговле.

Цель изобретения — улучшение условий эксплуатации.

На фиг. 1 изображен контейнер, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид А на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 3; на фиг. 5 — вид В на фиг. 1; на фиг. 6 — вид Г на фиг. 5; на фиг. 7 — вид Д на фиг. 5; на фиг. 8 — разрез

Е-Е на фиг. 7; на фиг. 9 — контейнер на колесной базе; на фиг. 10 . вид Ж на фиг. 9; на фиг. 11 — разрез 3-3 на фиг. 9; на фиг. 12 — разрез И-И на фиг. 9; на фиг. 13— контейнер, и две аксонометрии; на фиг. 14— кассеты; на фиг. 15 — контейнер без кассет; на фиг. 16 — то же, на колесной базе с кассетами; на фиг. 17 — деревянная кассета; на фиг. 18 — элемент контейнеров с крышкой

Контейнер для штучных грузов содержит основание 1 с закрепленными на нем вертикальными стойками 2, соединенными между собой перекладиной 3, крышку 4 и кассеты 5, расположенные одна под другой. Стойки 2 размещены с одной стороны основания 1 и снабжены направляющими 6. Крышка 4 установлена на перекладине 3 шарнирно, а в направляющих 6 стоек 2 размещены подпружиненные вертикальные штанги 7 с упорами 8, закрепленными напротив каждой кассеты 5. В верхней части стоек 2 уста- зо новлены поворотные ограничительные рычаги 9 с опорными выступами 10 для кассет 5 и Г-образный фиксатор 11 для крышки 4.

На подпружиненных штангах 7 жестко закреплены ограничители 12 перемещения рычагов 9. Кассеты 5 выполнены съемными и установлены на основании 1 в виде штабеля. В нижней части контейнера установлены ограничительные боковые пластины 13, а каждая кассета 5 снабжена расположенными с двух боковых сторон ручкамй 14 с выступами 15 с возможностью частичного об- 40 хвата кассеты, расположенной сверху. КрышУстанавливаемые в штабель кассеты фиксируются между собой от смещения посредством ручек 14, а набранная стопка через верхнюю кассету дополнительно фиксируется посредством крышки 4. Крышка 4 поворачивается из вертикального положения в горизонтальное и своими фиксаторами 16 обхватывает верхнюю кассету 5 штабеля.

Г-образным фиксатором 11 рычага 9 крышка 4 прижимается к верхней кассете штабеля а опорные выступы 10 ограничивают смещение стопки кассет относительно стоек 2.

Штанга 7 опускается вниз, сжимая пружину, и посредством поворота фиксирующей защелки 17 фиксируется ее положение. Через ушки 18 продевается гибкий элемент и контейнер пломбируется пломбой. Загруженный и опломбированный контейнер отправляют в торговую сеть для реализации продукции.

При транспортировании вертикальные стойки 2, упоры 8 и ограничительные рычаги 9 своими выступами 10, зафиксированные ограничителями 12, фиксируют кассеты 5 в штабеле от смещения.

Доступ к транспортируемому в контейнере грузу для преднамеренного его извлечения из тары исключается, так как контейнер опломбирован, а передние стенки 19 кассеты 5 и крышку 4 открыть невозможно.

Таким образом обеспечивается сохранность груза, при этом значительно упрощаются учетно-передаточные операции передачи гру за. При доставке груза в контейнере в торговую сеть проверяют наличие пломб, контейнер устанавливают в торговом зале. Пломбы снимают, поворачивают фиксирующие защелки 17, под действием пружин штанги 7 с упорами 8 поднимаются и дают возможность открыть подвижные передние стенки 19 кассеты 5. Стенка 19 поджимается вертикально вверх, выступы 23 стенки 19 выводятся из фиксирующих элементов 21, стенка 19 поворачивается и в горизонтальном положении задвигается вовнутрь кассеты, обеспечивая доступ к штучному грузу, расположенному в кассете.

После реализации продукции из контейнера стенки 19 выдвигаются из кассеты, устанавливаются в вертикальное положение, выступы 23 стенки вводятся в фиксирующие элементы 21, вертикальные штанги 7 опускаются вниз и фиксируются посредством поворота фиксирующих защелок 17 и контейнер возвращается на промышленное предприятие для повторного пользования.

Для загрузки кассеты 5 штучным грузом поворотом фиксирующих защелок 17 штанги 7 под действием пружин поднимаются вместе с ограничителем 12 вертикально вверх, ограничительный рычаг 9 поворачивается вокруг оси, его опорный выступ 10 и Г-образный фиксатор 11 отводятся в сторону, освобождая кассету 5 и крышку 4, которую устанавливают из горизонтального

159732О в вертикальное положение. Посредством ручек 14 верхняя кассета 5 приподнимается вертикально вверх, ее выступы 15 выходят из зацепления с ручкой 14 нижерасположенной кассеты и она подается на загрузку про дукцией. Аналогично снимаются и остальные кассеты штабеля.

После загрузки кассет 5 штучным грузом они загружаются в контейнер, причем в один контейнер можно устанавливать тару с грузом различного ассортимента, что позволяет комплектовать для отправки в магазин изделия различного ассортимента по заказу торгующих организаций в необходимой номенклатуре. Предлагаемая конструкция контейнера поаволяег улучшить условия эксплуатации, найдет широкое применение как тара-оборудование для различных видов продовольственных товаров в потребительской упаковке и других видов мелкоштучных грузов, например плодов, овощей, различных видов промышленных товаров и может быть использована в промышленности и торговле.

Формула изобретения

1. Контейнер для штучных грузов,. содержащий основание с закрепленными на

Р нем вертикальными стойками, соединенными между собой перекладиной, крышку и кассеты, расположенные одна под другой, отличающийся тем, что, с целью улучшения условий эксплуатации, стойки размещены с одной стороны основания н снабжены направляющими, крышка установлена на перекладине шарнирно, в направляющих стоек размещены подпружиненные вертикальные штанги с упорами, закрепленными напротив каждой кассеты, в верхней части стоек установлены поворотные ограничительные рычаги с опорными выступами для кассет и Г-образный фиксатор для крышки, а на подпружиненных штангах жестко закреплены ограничители перемещения рычагов, при этом кассеты выполнены съемными и установлены на основании в виде штабеля, а в нижней части контейнера установлены ограничительные боковые пластины.

2. Контейнер по п. 1, отличающийся тем, что каждая кассета снабжена расположенными с двух боковых сторон ручками с выступами для частичного обхвата кассеты, расположенной сверху.
