Реферат



Изобретение относится к дозированной подаче сыпучих материалов. Цель изобретения - повышение точности дозирования. Привод 9 связан с мешалкой 8 с обеспечением ее реверсивного вращения, а мешалка связана с разгрузочным 2 и дозирующим 5 шнеками с помощью обгонных муфт, чем достигается постоянная непрерывная выдача материала дозирующим шнеком 5 из бункера 1, повышается точность дозировки и расширяется диапазон применения дозатора. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.80„„1597336 А (51)5 В 65 G 65/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Юиг 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4456497/25-13 (22) 07.07.88 (46) 07.10.90 Бюл. № 37 (71) Грузинский научно-исследовательский институт пищевой промышленности (72) K. А. Миразанашвили, Д. И. Псутури и Г. Г. Никурадзе (53) 621.798.34 (088.8) (56) Авторское свидетельство СССР № 715413, кл. В 65 G 65/46, 1978.

2 (54} БУНКЕР-ДОЗАТОР (57) Изобретение относится к дозированной подаче сыпучих материалов. Цель изобретения — повышение точности дозирования.

Привод 9 связан с мешалкой 8 с обеспечением ее реверсивного вращения, а мешалка связана с разгрузочным 2 и дозирующнм 5 шнеками с помощью обгонных муфт 10 чем достигается постоянная непрерывная выдача материала дознрующим шнеком 5 из бункера 1, повышается точность дозировки и расширяется диапазон применения дозатора. 3 нл.

1597336

Формула изобретения

Фиг 2

Изобретение относится к дозированной подаче сыпучих материалов, может быть использовано в кондитерской, пищеконцентратной, мукомольной, медицинской и других отраслях народного хозяйства, связанных с переработкой сыпучих материалов.

Цель изобретения — повышение точности дозирования.

Соединение мешалки с разгрузочным и дозирующими шнеками с помощью обгонных муфт позволяет повысить точность дозирования.

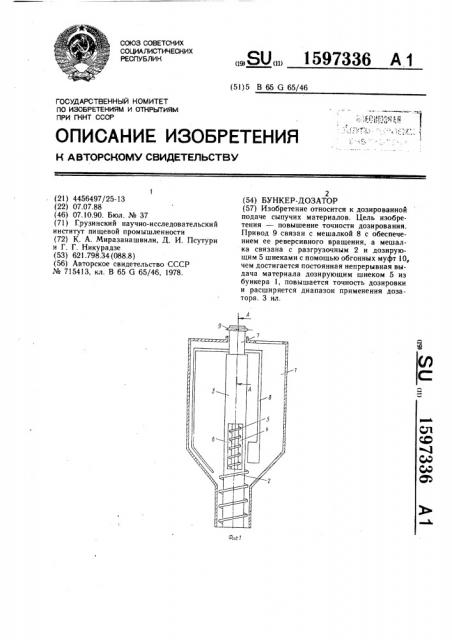

На фиг. 1 схематично изображен бункердозатор; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2.

Бункер-дозатор содержит корпус 1, рас- )5 положенный внутри него разгрузочный шнек

2, вал 3 которого выполнен полым с одним или несколькими окнами 4. Внутри вала 3 соосно с ним установлен дозирующий шнек 5, закрепленный на валу 6, Валы 3 и 6 разгрузочного 2 и дозирующего 5 шнеков крепятся на втулке 7 мешалки 8, а сама втулка установлена на крышке корпуса 1 и имеет привод 9, обеспечивающий ее реверсивное вращение.

Мешалка 8 расположена в корпусе 1 на уровне окна 4 для подачи материала к дозирующему шнеку 5.

Втулка 7 мешалки 8 связана с валами 3 и 6 разгрузочного 2 и дозирующего 5 шнеков с помощью обгонных муфт 10 и 11 и является для них ведущей. 30

Устройство работает следующим образом, Подвергаемый дозированию сыпучий материал мешалкой 8 подается к разгрузочному шнеку 2, который, получив вращение от мешалки 8, через обгонную муфту 10 35 (направление вращения мешалки 8 и шнеR-А ка 2 против вращения часовой стрелки) выгружает материал из корпуса 1. При вращении мешалки через окно 4 вала 3 осуществляется загрузка материала на лопасти дозирующего шнека 5, который при работе разгрузочного шнека 2 не вращается.

После выгрузки разгрузочным шнеком 2 определенной массы материала дозатор переводится в режим малой производительности, т. е. начинает работать на досыпку (механизм управления дозатором не показан).

В это время останавливается мешалка 8 со шнеком 2.и после этого мешалке сообщается обратное вращение (по часовой стрелке), которое через обгонную муфту 11 передается валу 6 дозирующего шнека 5 (направление вращения мешалки 8 относительно шнека 5 не имеет значения). При вращении мешалки 8 с дозирующим шнеком 5 обеспечивается постоянная подача материала на лопасти дозирующего шнека 5 через окно 4 и его непрерывная выдача из корпуса 1 маленькими порциями.

Направление навивки шнеков 2 и 5 подбирается так, чтобы при их вращении обеспечивалось перемещение материала сверху вниз, т. е. выгрузка материала из бункера.

Бункер-дозатор, содержащий корпус, расположенный в нем вал, полый разгрузочный шнек, имеющий в стенке окно, мешалку, установленный внутри полого шнека дозирующий шнек и привод, отличающийся тем, что, с целью повышения точности дозирования, привод выполнен реверсивным и соединен с мешалкой, а последняя связана с разгрузочным и дозирующим шнеками посредством обгонных муфт.
