Способ возведения монолитного железобетонного здания

Способ возведения монолитного железобетонного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства. Цель изобретения - снижение трудозатрат, улучшение условий труда строителей и обеспечение возможности круглогодичного производства работ. По оголовкам свай 1 монтируются балки ростверка 2, затем укладывается конструкция оставляемой опалубки 3 перекрытия в уровне первого этажа. Затем производится сборка монтажного каркаса. После устройства теплоизоляционного слоя 10 в уровне первого этажа здание на всю высоту получает теплую оболочку. После этого в здание подают тепло и осуществляют работы по устройству монолитных железобетонных перекрытий, устанавливается оставляемая опалубка стен, производится бетонирование стен и ведутся отделочные работы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 Е 04 В 1 35

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4603305/23-33 (22) 09.11.88 (46) 07.10.90. Бюл. № 37 (71) Управление по проектированию жилищно-гражданского. и коммунального строительства «Моспроект-1» (72) А. М. Аввакумов, В. Н, Гудков и Ю. П. Мартынов (53) 624.012.44 (088.8) (56) Справочник по строительству на вечномерзлых грунтах./Под ред. Ю. A. Велли.—

Л.: Стройиздат, 1977, с. 385.

Лисогор С. М. Особенности возведения зданий и сооружений из монолитного железобетон а, Обзор.— М.: ЦНИ ИСН, 1967, с. 64, 66 — 67.

„„SU„„1597424 А 1

2 (54) СПОСОБ ВОЗВЕДЕНИЯ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОННОГО ЗДАНИЯ (57) Изобретение относится к строительству. Цель изобретения — снижение трудозатрат, улучшение условий труда строителей и обеспечение возможности круглогодичного производства работ, По оголовкам свай 1 монтируются балки ростверка 2, затем укладывается конструкция оставляемой опалубки

3 перекрытия в уровне первого этажа. Затем производится сборка монтажного карк аса.

После устройства теплоизоляционного слоя

10 в уровне первого этажа здание на всю высоту получает теплую оболочку. После этого в здание подают тепло и осуществляют работы по устройству монолитных железобетонных перекрытий, устанавливается оставляемая опалубка стен, производится бетонирование стен и ведутся отделочные работы. 2 ил.

1597424

Формула изобретения

Составитель Н. Заболоцкая

Редактор И. Дербак Техред И. Верес Корректор Л. Пилипенко

Заказ 3034 Тираж 594 Подписное

В1-1ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к строительству, а именно к строительству многоэтажных монолитных зданий. в суровых климатических и сейсмических условиях.

Цель изобретения — снижение трудозатрат, улучшение условий труда и обеспечение круглогодичного производства работ.

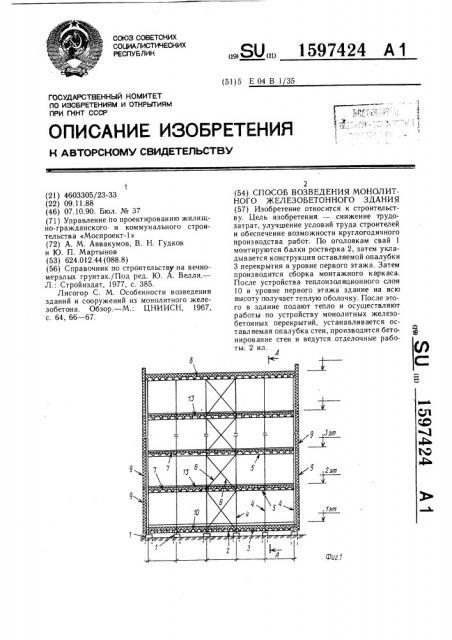

На фиг. I изображено здание, вид спереди, в разрезе; на фиг. 2 — разрез А — А на фиг. 1.

Способ осуществляют следующим образом.

По оголовкам свай 1 (или столбчатым фундаментам), расположенным по осям несущих поперечных стен, монтируются балки ростверка 2, затем укладываются по ним конструкции оставляемой опалубки 3 перекрытия в уровне первого этажа. На образованном таким образом «столе» здания производится сборка монтажного каркаса, который состоит из стоек 4, балок 5 на уровне перекрытия и связей 6, обеспечивающих пространственную жесткость каркаса на всю высоту здания. Г1о ходу монтажа каркаса по балкам 5 укладывается на всю высоту многоэтажного здания оставляемая опалубка междуэтажных перекрытий 7, а затем производится монтаж утепленных панелей покрытия 8 и навесных стеновых панелей

9. После устройства телоизоляционного слоя 10 в уровне первого этажа здание на всю высоту получает теплую оболочку.

Г1осле этого в здание подают тепло и осуществляют работы по устройству монолитных железобетонных перекрытий 11, устанавливается оставляемая опалубка стен 12, производится бетонирование стен 13 и ведутс я отдел очи ы е р аботы.

Внутри у"епленного объема может быть организовано производство бетонной смеси, а также возможно размещение бытовых помещений строителей.

Способ позволяет за счет устройств а тепловой оболочки возводить многоэтажное монолитное здание практически круглогодично н в суровых климатических и сейсмических условиях.

Применение оставляемой опалубки стен позволяет получать поверхность, готовую под отделку.

Способ возведения монолитного .железобетонного здания, содержащий установку в утепленном объеме опалубки внутренних несущих стен и плит перекрытий, их замоноличивание, навеску наружных стен, отличаюи4ийся тем, что, с целью снижения трудозатрат, улучшения условий труда и обеспечения возможности круглогодичного произ25 водства работ, предварительно устанавливают монтажный каркас на всю высоту здания, на который навешивают наружные стены, в образовавшийся утепленный объем подают тепло и осуществляют монолитные работы по устройству внутренних конст30 рукций здания с использованием элементов монтажного каркаса в качестве жесткой арматуры.
