Устройство для усиления стенки стальных цилиндрических резервуаров

Устройство для усиления стенки стальных цилиндрических резервуаров

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства, в частности к стальным вертикальным цилиндрическим резервуарам преимущественно баков-аккумуляторов горячей воды для районов Крайнего Севера. Целью изобретения является повышение эксплуатационной надежности резервуара. Устройство для усиления стенки стальных цилиндрических резервуаров выполнено в виде бандажных секций, концы которых выполнены с П-образными корпусами 5 и 6 и набором параллельных ребер 7 и 8. В стенках 9 корпусов 5 и 6 выполнены отверстия под шпильки 10, соединяющие смежные корпуса 5 и 6. 8 ил.

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 04 Н 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4425091/23-33 (22) 16.05.88 (46) 07.10.90. Бюл. № 37 (71) Государственный проектный институт строительных металлоконструкций «Ленпроектстал ьконструкция» (72) Б. И. Любаров и И. P. Довгард (53) 725.36 (088.8) (56) Авторское свидетельство СССР № 885508, кл. Е 04 Н 7/02, 1980.

„„80„„1597436 А 1

2 (54) УСТРОЙСТВО ДЛЯ УСИЛЕНИЯ

СТЕНКИ СТАЛЬНЫХ ЦИЛИНДРИЧЕСКИХ РЕЗЕРВУАРОВ (57) Изобретение относится к области строительства, в частности к стальным вертикальным цилиндрическим резервуарам преимущественно баков-аккумуляторов горячей воды для районов Крайнего Севера.

Целью изобретения является повышение эксплуатационной надежности резервуара. Уст. ройство для усиления стенки стальных цилиндрических резервуаров выполнено в виде бандажных секций, концы которых выполнены с П-образными корпусами 5 и 6 и набором параллельных ребер 7 и 8. В стенках 9 корпусов 5 и б выполнены отверстия под шпильки 10, соединяющие смежные корпуса 5 и б. 8 ил.!

597436

Изобретение относится к строительству, в частности к стальным вертикальным цилиндрическим резервуарам, преимущественно баков-аккумуляторов горяч ": воды.

Цель изобретения — повышение эксплу5 атационной надежности резервуара.

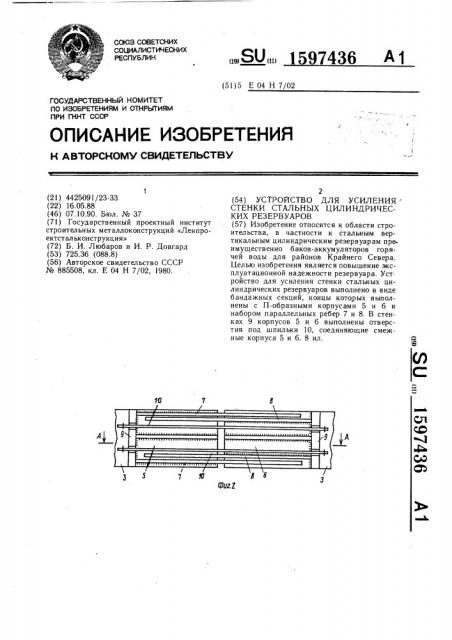

На фиг. l изображен резервуар с устройствами для усиления стенок, общий вид; на фиг. 2 — соединение бандажных секций, вид спереди; на фиг. 3 — разрез

Л вЂ” А на фиг. 2; на фиг. 4 — устройство для монтажа бандажных секций, вид спереди; на фиг. 5 — то же, вид сверху; на фиг. 6— то же, в момент отгиба; на фиг. 7 — то же, в сборе; на фиг. 8 — крепление бандажных секций к стенке резервуара.

Устройство для усиления стенки резервуара, например, бака-аккумулятора 1, имеющего вертикальные стойки 2, включает дискретно установленные по высоте бандажные пояса из криволинейных секций 3.

Криволинейные секции 3 установлены в 20 стойках в специальных карманах 4 с возможностью свободного перемещения в них.

Каждый конец бандажной секции выполнен с приваренным к нему П-образным корпусом 5, обращенным открытой частью к

П-образному корпусу 6 смежной секции.

К П-образным корпусам 5 и 6 приварены соответственно параллельные ребра 7 и 8. Набор параллельных ребер 7 и 8 размещен вдоль продольной оси секции 3. Длина ребер 7 и 8 вьшолена так, что ребра одного П-образного корпуса 5 перекрывают ребра другого смежного П-образного корпуса б. В стенках 9 корпуса 5 и 6 выполнены отверстия под шпильки 10, соединяюцие смежные корпуса 5 и 6.

Устройство для монтажа бандажных секций выполнено в виде двух жестких рычагов 11 и 12, соединенных между собой шарнирно. Свободные концы рычагов 11 и 12 снабжены рукоятками 13, соединенными перпендикулярно с рычагами 11 и 12.

Рычаги 11 и 12 дополнительно снабжены 40 упорами 14 и 15, установленными параллельно рукояткам 13. Упоры 14 и 15 закреплены на рычагах 11 и 12 на расстоянии от шарнира, обеспечивающем отгиб концевых участков секции 3 на расстояние, необходимое для того, чтобы смежные П-образные корпуса 5 и 6 вошли в защемление с ребрами 7 и 8, Возведение бака-аккумулятора с бандажными секциями осуществляют следующим образом. 50

1!ервоначально выставляют первый ярус элементов стоек 2, заводят между стойками 2 и баком 1 криволинейные секции бандажей 3, устанавливая и закрепляя в специальных полках стоек 2. Приваривают первый ярус стоек 2 к выступающему месту 55 в днище бака 1. Криволинейные секции 3 устанавливают в стойках 2 таким образом, что предварительно приваренный в заводстких условиях П-образный корпус 5 к секции 3 с набором ребер 7 накладывается на П-образный корпус 6 с набором ребер 8 смежной секции 3 бандажного пояса. После выполнения соединения элементов бандажей и элементов стоек замыкают разъемные соединения секций в следующем порядке.

Устанавливают устройство для монтажа своими упорами 14 и 15 между секциями бандажа 3 и баком 1 так, что оно своим шарниром упирается в стенку бака-аккумулятора 1 (в районе примыкания торцов смежных секций 3 бандажного пояса).

С помощью рукояток 13 концевые участки секций 3 оттягивают от стенки бака 1, соединяя упоры 14 и 15 до тех пор, пока не произойдет зацепление набора ребер 7 корпуса 5 с набором ребер 8 корпуса 6.

Затем рукоятки 13 разводят в разные стороны и освобождают устройство для монтажа. П-образные корпуса 5 и 6 стягивают шпильками 10. После сбора первого яруса каркаса бака-аккумулятора производят дальнейший монтаж защитного устройств а по описанной последовател ьности. Основанием для вышележащего яруса элементов стоек являются верхние концы стоек 2.

Преимущество устройства для усиления стенки резервуара заключается в повышении его эксплуатационной надежности в связи с тем, что в разъемном узле соединения не возникают изгибающие моменты за счет набора параллельных ребер, которые при воздействии растягивающих усилий на бандаж упираются в концевую часть смежной секции. Таким образом, П-образные корпуса предохранены от разворота внутрь бака. Все сварные соединения, такие как соединение набора ребер и П-образных корпусов к секциям бандажа и шпильки выполняют и проверяют в заводских условиях.

Формула изобретения

Устройство для усиления стенки стальных цилиндрических резервуаров, включающее бандажные пояса из секций, концы которых соединены крепежными элементами, от гичаюигееся тем, что, с целью повышения эксплуатационной надежности резервуара, каждый конец секции бандажного пояса выполнен с установленным перпендикулярно к ней Побразным корпусом, обращенным наружу открытой частью и имеющим ребра, расположенные параллельно друг другу со смец1ением относительно ребер смежного П-образного корпуса с перекрытием последнего.

1597436 б б

2 б

71

1597436

1597436
