Изобретение относится к технике безопасности при строительстве и ремонте зданий. Цель изобретения - повышение безопасности и удобства работы на лестнице. Улавливающее устройство выполнено в виде рамки 1 с отогнутой частью 2 и П-образным элементом 4. Последний установлен на рамке с возможностью вращения и зацепления с отогнутой частью при падении работающего с фиксацией рамки на ступени 10 лестницы. Для удобства расфиксации стойки П-образного элемента выполнены из подпружиненных телескопических частей. 1 з.п.ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 06 С 7 18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4624792/23-33 (22) 22.12.88 (46) 07.10.90. Бюл. № 37 (75) А.Д.Тверитинов (53) 69.026.233 {088.8) (56) Патент СССР ¹ 1207400, кл. Е 06 С 7/18, 1982. (54) УЛАВЛИВАЮЩЕЕ УСТРОЙСТВО ДЛЯ

ПРИСТАВНЫХ ЛЕСТНИЦ (57) Изобретение относится к технике безопасности при строительстве и ремонте зда„„Я2;„, 1597444 А1 ний. Цель изобретения — повышение безопасности и удобства работы на лестнице.

Улавливающее устройство выполнено в виде рамки 1 с отогнутой частью 2 и П-образным элементом 4, Последний установлен на рамке с возможностью вращения и зацепления с отогнутой частью при падении работающего с фиксацией рамки на ступени 10 лес-.ницы. Для удобства расфиксации стойки П-образного элемента выполнены из подпружиненных телескопических частей. 1 з.п. ф-лы, 5 ил.

1597444

Изобретение относится к технике безопасности при строительстве и ремонте зданий.

Цель изобретения — повышение безопасности. и удобства работы на лестнице.

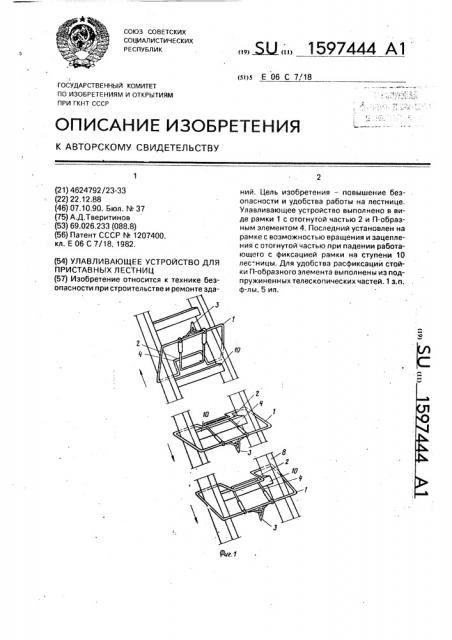

На фиг.1 изображена лестница с улавливающим устройством, общий вид; на фиг.2 — улавливающее устройство, план; на фиг.3 — то же, вид сбоку; на фиг,4 — то же, в положении фиксации; на фиг.5 — вариант выполнения устройства.

Улавливающее устройство содержит прямоугольную рамку 1 с отогнутой частью

2 и средством 3 для крепления карабина страховочного пояса, На рамке со стороны противоположной отогнутой части 2 шарнирно с возможностью вращения закреплен П-образный элемент 4, стойки которого выполнены из телескопически соединенных частей 5 и 6, подпружиненных одна относительно другой пружиной 7. На стойках П-,образного элемента могут быть установлены фиксаторы 8 положения частей 5 и 6. П-образный элемент и рамка могут быть дополнительно соединены пружинами 9,, Устройство работает следующим образом.

При подъеме работающего по лестнице рамка не мешает движению. При падении работающего отогнутая часть 2 рамки 1 и

П-образный элемент 4 взаимодействуют с ближайшей ступенью 10 лестницы, и при этом происходит зацепление отогнутой части с П-образным элементом, который может быть выполнен искривленным для лучшего

5 зацепления. Падение работающего останавливается.

Для освобождения от зацепления перемещают телескопические подпружиненные части 5 и 6 П-образного элемента, уменьшая

10 этим его высоту, и переводят его из внутреннего положения в наружное, при котором он не мешает движению по лестнице.

Формула изобретения

1, Улавливающее устройство для при15 ставных лестниц, включающее размещенную с зазором вокруг лестницы прямоугольную рамку с отогнутой частью и средства для крепления карабина страховочного пояса, о т л ич а ю щ е е с я тем, что, с целью повышения

20 безопасности и удобства работы на лестнице, рамка снабжена шарнирно закрепленным на ней, с возможностью вращения со стороны, противоположной отогнутой .части, П-образным элементом, стойки которого выполнены

25 из телескопически соединенных подпружиненных частей.

2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что оно снабжено пружинами, соединяющими П-образный элемент с рамкой, 30 и фиксаторами положения телескопических частей П-образного элемента.

1597444

tPuz4 Ры5
