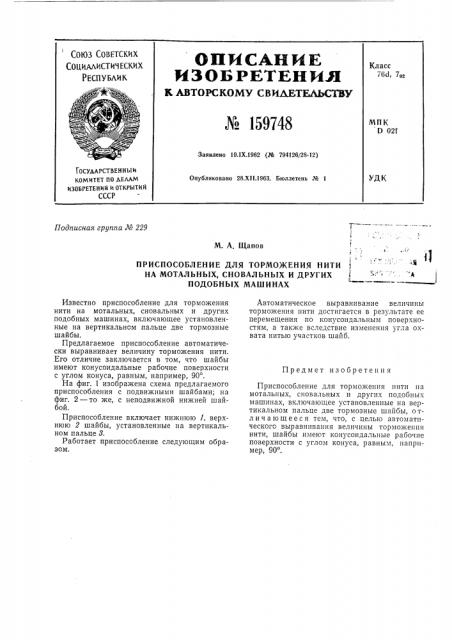

СОЮЗ СОВЕТСКИХ

СОЦ ИАЛИСТ ИЧ ЕСКИХ

PЕСПУБЛИК

GHN CAiH N E

ИЗОБ РЕТЕНИМ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159748

Класс

76d, 7оа

МПК

D 021

Заявлено IО.IX.1962 (¹ 794126/28-12) ГОСУДАРСТВЕН Н Ы И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

УДК

Опубликовано 28.XII 1963. Бюллетень № 1

Подписная группа № 229

М. А. Щапов

ПРИСПОСОБЛЕНИЕ ДЛЯ ТОРМО)КЕНИЯ НИТИ

НА МОТАЛЬНЫХ, СНОВАЛЬНЫХ И ДРУГИХ

ПОДОБНЫХ МАШИНАХ

Известно приспособление для торможения нити на мотальных, сновальных и других подобных машинах, включающее установленные на вертикальном пальце две тормозные шайбы.

Предлагаемое приспособление автоматически выравнивает величину торможения нити.

Его отличие заключается в том, что шайбы имеют конусоидальные рабочие поверхности с углом конуса, равным, например, 90 .

На фиг. 1 изображена схема предлагаемого приспособления с подвижными шайбами; на фиг. 2 — то же, с неподвижной нижней шайбой.

Приспособление включает нижнюю 1, верхнюю 2 шайбы, установленные на вертикальном пальце 8.

Работает приспособление следующим образом.

Автоматическое выравнивание величины торможения нити достигается в результате ее перемещения по конусоидальным поверхностям, а также вследствие изменения угла охвата нитью участков шайб.

Предмет изобретения

Приспособление для торможения нити на мотальных, сновальных и других подобных машинах, включающее установленные на вертикальном пальце две тормозные шайбы, отл и ч а ю щ е е с я тем, что, с целью автоматического выравнивания величины торможения нити, шайбы имеют конусоидальные рабочие поверхности с углом конуса, равным, например, 90 . № 159748

Фа g

1 Ф/1г 2
