СОВз Совгтских

ГОЦИАЛИСТИЧГСКИХ

РЕСПУБАик

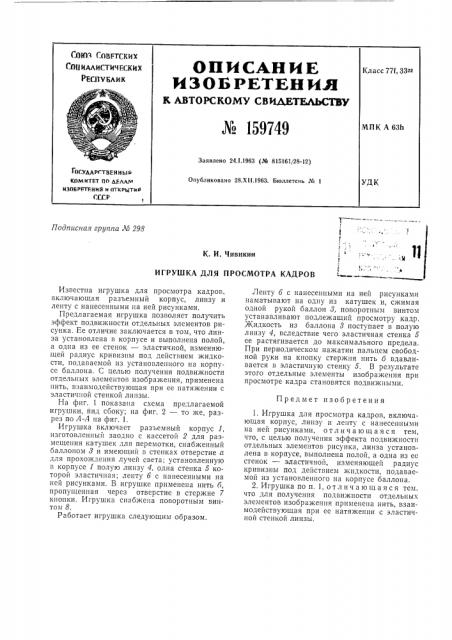

ОПИС НИЕ

И ЗОБ РЕТЕН ИЛ

K АВТОРСКОМУ С В И„АКТЕЛЬСТВУ № 159749

Класс 77f, 33»

И да

МПК А 63h

Заявлено 24,1.1963 (,1й 815161128-12) ГосудАрг .тввнны н ком итвт по л.вллм изоБРвтвний и откРь(тни

АССУ

Опубликовано 28.XII.1963. Бюллетень Л" 1

Подписная группа № 298,Ä 11

1 и

К. И. Чивикнн

ИГРУШКА ДЛЯ ПРОСМОТРА КАДРОВ

Известна игрушка для просмотра кадров, включающая разъемный корпус, линзу и ленту с нанесенными на ней рисунками.

Предлагаемая игрушка позволяет получить эффект подвижности отдельных элементов рисунка. Ее отличие заключается в том, что линза установлена в корпусе и выполнена полой, а одна из ее стенок — эластичной, изменяющей радиус кривизны под действием жидкости, подаваемой из установленного на корпусе баллона. С целью получения подвижности отдельных элементов изображения, применена пить, взаимодействующая при ее натяжении с эластичной стенкой линзы.

На фиг. 1 показана схема предлагаемой игрушки, вид сбоку; на фиг. 2 — то же, разрез по А-А на фиг. 1.

Игрушка включает разъемный корпус 1, изготовленный заодно с кассетой 2 для размещения катушек для перемотки, снабженный баллоном 8 и имеющий в стенках отверстие а для прохождения лучей света; установленную в корпусе l полую линзу 4, одна стенка 5 которой эластичная; ленту б с нанесенными на ней рисунками. В игрушке применена нить б, пропущенная через отверстие в стержне 7 кнопки. Игрушка снабжена поворотным винтом 8.

Работает игрушка следующим образом.

Ленту б с нанесенными на ней рисунками наматывают на одну из катушек и, сжимая одной рукой баллон 3, поворотным винтом устанавливают подлежащий просмотру кадр.

Жидкость из баллона 8 поступает в полую линзу 4, вследствие чего эластичная стенка 5 ее растягивается до максимального предела.

При периодическом нажатии пальцем свободной руки на кнопку стержня нить б вдавливается в эластичную стенку 5. В результате этого отдельные элементы изображения при просмотре кадра становятся подвижными.

Предмет изобретения

1. Игрушка для просмотра кадров, включающая корпус, линзу и ленту с нанесенными на ней рисунками, отличающаяся тем, что, с целью получения эффекта подвижности отдельных элементов рисунка, линза установлена в корпусе, выполнена полой, а одна из ее стенок — эластичной, изменяющей радиус кривизны под действием жидкости, подаваемой из установленного на корпусе баллона.

2. Игрушка по п. 1, отличающаяся тем, что для получения подвижности отдельных элементов изображения применена нить, взаимодействующая при ее натяжении с эластичной стенкой линзы. № 159749

А-A

Составитель Е. И. Брагина

Тсхред Л. П. Курилко Корректор T. Д. Хромцева

Редактор В. Ф. Чулкова

Типография, пр. Сапунова, 2

Подп. к печ. 14/1 — 64 г. Формат бум. 60;х,90 /8 Объем 0,23 изд. л.

Заказ 3298/10 Тираж 400 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
