Фотоэлектрический преобразователь линейного перемещения

Фотоэлектрический преобразователь линейного перемещения

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и предназначено для преобразования линейных перемещений. Цель изобретения - повышение надежности при отклонении объекта от основного направления перемещения за счет устранения смещения подвижного элемента относительно неподвижного. При случайных отклонениях перемещаемого объекта измерительный элемент также отклоняется вместе с ним, а индикаторный элемент, выполненный в виде втулочно-роликовой цепи, за счет гибкости смещается одновременно с измерительным элементом, т.е. остается неподвижным относительно него, что обеспечивает чувствительность этой пары только к одной степени свободы в основном направлении движения. Герметичный кожух, продуваемый сжатым газом, служит для защиты измерительной системы от засорения посторонними частицами. 1 з.п. ф-лы, 2 ил.

фй

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 (19) (И) 0 А1 (51)5 G О1 В 11/02

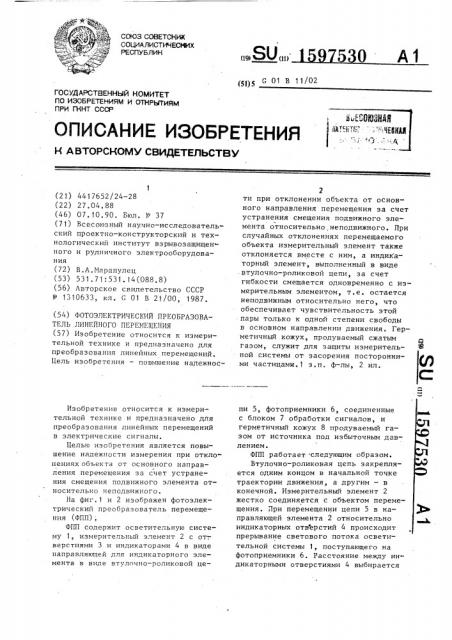

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4417652/24-28 (22) 27,04.88 (46) 07.10.90. Бюл. К - 37 (71) Всесоюзный научно †исследовательский проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования (72) В.А.Г!арапулец (53) 531. 71: 531. 14 (088. 8) (56) Авторское свидетельство СССР

У 1310633, кл. С 01 В 21/00, 1987. (54) ФОТОЭЛЕКТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНОГО ПЕРЕГ1Е(ЦЕНИЯ (57) Изобретение относится к измерительной технике и предназначено для преобразования линейных перемещений.

Цель изобретения — повышение надежносИзобретение относится к измерительной технике и предназначено для преобразования линейных перемещений в электрические сигналы.

Целью изобретения является повышение надежности измерения при отклонениях объекта от основного направления перемещения за счет устранения смещения подвижного элемента относительно неподвижного.

На фиг.l и 2 изображен фотоэлектрический преобразователь перемещения (ФПП);

ФПП содержит осветительную систему 1, измерительный элемент 2 с от-. верстиями 3 и индикаторами 4 в виде направляющей для индикаторного элемента в виде втулочно-роликовой це2 ти при отклонении объекта от основного направления перемещения за счет устранения смещения подвижного элемента относительно неподвижного. При случайных отклонениях перемещаемого объекта измерительный элемент также отклоняется вместе с ним, а индикаторный элемент, выполненный в виде .втулочно-роликовой цепи, за счет гибкости смещается одновременно с измерительным элементом, т.е. остается неподвижным относительно него, что обеспечивает чувствительность этой пары только к одной степени свободы в основном направлении движения. Герметичный кожух, продуваемый сжатым газом, служит для защиты измерительной системы от засорения посторонними частицами.l з.п. ф-лы, 2 ил. пи 5, фотоприемники 6, соединенные с блоком 7 обработки сигналов, и герметичный кожух 8 продуваемый газом от источника под избыточным давлением.

ФПП работает следующим образом.

Втулочно-роликовая цепь закрепляется одним концом в начальной точке траектории движения, а другим — в конечной. Измерительный элемент 2 жестко соединяется с объектом перемещения. При перемещении цепи 5 в направляющей элемента 2 относительно индикаторных отверстий 4 происходит прерывание светового потока осветительной системы 1, поступающего на фотоприемники 6. Расстояние между индикаторными отверстиями 4 выбирается

1597530 отличным от шага цепи с целью получе" ния интерференционной картины, анализируемой блоком 7. При случайных отклонениях перемещаемого объекта от основного направления движения, выз".. ванных неточностью изготовления путевых направляющих или деформацией конструкции транспортного устройства от воздействия ускорений, элемент 2 также отклоняется. При этом цепь 5 за счет своей .гибкости смещается одновременно с элементом 2, т.е. остается неподвижной относительно элемента 2. Таким образом пара цепь 5 элемент 2 становятся чувствительными только к одной степени свободы в основном направлении движения, при этом отклонения от основного направ ления могут достигать большой величины при незначительной погрешности измерения.

Герметичный кожух 8 служит для защиты индикаторных 4 и осветительных 3 отверстий от засорения посторонними частицами, увлекаемыми в зазор между цепью 5 и йаправляющей.

Это происходит в результате продувания газом отверстий 3 и 4 и всего зазора между цепью и направляющей..

20

Формула и з о б р е т е н и я

1. Фотоэлектрический преобразователь линейного перемешения, содержащий последовательно установленные осветительную систему, измерительный узел из измерительного элемента с отверстиями и индикаторного элемента, фотоприемники и блок обработки сигналов с фотоприемников, о т л и ч а ю шийся тем, что, с целью повышения надежности измерения при отклонении направления перемещения объекта от прямолинейного," индикаторный элемент выполнен в виде THIlARol; втулочно — роликовой цепи с шагом, отличным от расстояния между индикаторны— ми отверстиями измерительного элемента.

2. Преобразователь по п. t, о т л и ч а ю шийся тем, что, с целью обеспечения от воздействия окружающей среды, осветительная система, измерительный узел и фотоприемники помещены в кожух с двумя отверстиями, предназначенными для соединения кожуха с источником газа под избыточ30 ным давлением

1597530

ГО 3

laz
