Устройство для дозирования компонентов в смеситель

Устройство для дозирования компонентов в смеситель

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для дозирования компонентов в смеситель, позволяет повысить надежность и упростить конструкцию. При перемещении поршня 3 вниз компоненты из цилиндрических камер 1 и 2 одновременно в заданных соотношениях через выпускные клапаны 21 и 22 поступают в смеситель, выполненный в виде двух коаксиально установленных труб 12 и 13, нижний торец внутренней 12 из которых заглушен и выполнен с радиальными отверстиями 15. Поток компонента из внутренней цилиндрической камеры 2, выполненной в виде полости 7 в штоке 5 поршня 3 наружной цилиндрической камеры 1, пройдя через сквозной осевой канал 20 поршня 4, поступает в трубу 12 смесителя, а затем в виде струй из радиальных отверстий 15, равномерно распределенных по периметру трубы 12, внедряется в поток другого компонента, поступающего из цилиндрической камеры 1 в наружную трубу 13 смесителя. Для повышения интенсивности смешивания компонентов может использоваться магнитная мешалка, установленная под заглушенным торцом 14 трубы 12. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А1 (51)5 G 01 F 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТ0РСНОМУ СВИДЕТЕЛЬСТВУ

-СЛ

CO 3

СЛ (:Ь сР

8

22—

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4359003/24-10 (22) 05.01.88 (46) 07.10.90. Бюл. М - 37 (71) Научно-исследовательский, проектно-конструкторский и технологический институт Производственного объединения

"Уралэлектротяжмаш" . (72) В.П.Афанасьев, Н.И.Салитан и А.А.Петухова (53) 66.028 (088.8) (Se) Авторское свидетельство СССР

Н - 429277, кл. С 01 Р 11/00, 1974.

Авторское свидетельство СССР Ф 365265, кл. В 29 В 5/04, 1970.

2 (54) УСТРОЙСТВО. ДЛЯ ДОЗИРОВАНИЯ КОМПОНЕНТОВ В CNECHTEJIb (57) Изобретение относится к устройствам для дозирования компонентов в смеситель, позволяет повысить надежность и упростить конструкцию. При перемещении поршня 3 вниз компоненты из цилиндрических камер 1 и 2 одновременно в заданных соотношениях через выпускные клапаны 21 и 22 поступают в смеситель, выполненный в виде двух коаксиально установленных труб

12 и 13, нижний торец внутренней из которых заглушен и выполнен с ради3 1597569 4 альными отверстиями 15. Поток компо- метру б 12 тру ы, внедряется в поток о ента, поступающего из нента из внутренней цилиндрической к другого комп н

7вшт камеры 2, выполненной в виде полости цилиндрической 1 в штоке 5 поршня 3 наружной цилинд- трубу 13 смесителя. Для повышения инамеры, про дя через сквоз- тенсивности смешивания компонентов

5 ной осевой канал 20 поршня 4 посту- может использов ользоваться магнитная мешалпает в трубу 12 смесителя, а затем ка, установленная под загл од заглушенным в виде струй из радиальных отверстий торцом 14 трубы 12. 1 з .и . ф-лы, 3 ил .

15, равномерно распределенных по пери!

15

20,Изобретение относится к приборо строению и может быть использовано в химической, электрохимической, пищевой и других отраслях промышленности;

Цель изобретения — повышение надежности и упрощение конструкции устройства.

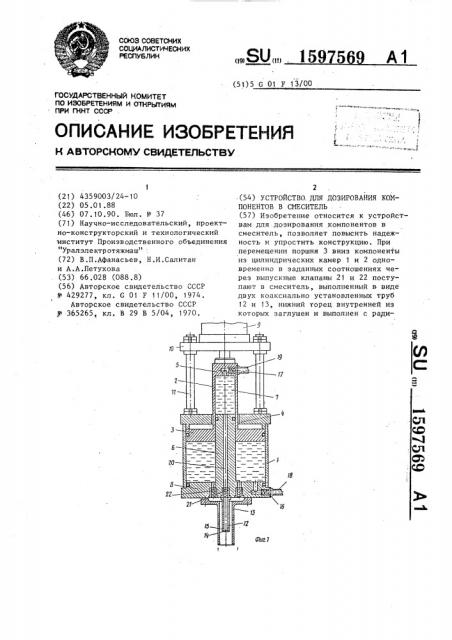

На фиг.1 представлено устройство для дозирования компонентов в смеситель, общий вид в разрезе;на фиг.2— установка магнитной мешалки в смесителе; на фиг.3 — сечение А-А на фиг,2.

Устройство для дозирования компонентов в смеситель содержит наружную цилиндрическую камеру 1 и коаксиально расположенную с нЕй внутреннюю цилинд— рическую камеру 2, каждая из которых снабжена соответственно поршнями 3 и 4 со штоками 5 и 6. Внутренняя ци35 линдрическая камера 2 выполнена в виде полости 7 в штоке поршня наружной цилйндрической камеры 1, поршень которой надет на поршень 4 внутренней цилиндрической камеры 2, пропущенный 0 через наружную цилиндрическуй камеру

1 и неподвижно прикрепленный к ее днищу 8. Шток 5 поршня 3 связан с приводом 9, закрепленным на плите 10, установленной на стойках 11. Привод может быть выполнен любым, например электромеханическим и гидравлическим. г

Смеситель выполнен в вире двух коаксиапьно расположенных труб 12 и 13, нижний торец 14 внутренней из которых заглушен и выполнен с радиальными отверстиями 15. Сечение радиальных отверстий и их количество выбирается в зависимости от смешиваемых компонентов.

Цилиндрические камеры 1 и 2 соответственно через впускные клапаны 16 и 17 сообщены с трубопроводами 18 и 19 подачи компонентов. Внутренняя цилиндрическая камера 2 через выполненный в ее поршне сквозной осевой канал 20, в котором установлен выпускной клапан 21, сообщена с внутренней трубой 12 смесителя, наружная труба

13 которого сообщена с наружной цилиндрической камерой 1 через выполненные в ее днище каналы с выпускными клапанами 22.

Для обеспечения эффективного перемешивания трудно смешиваемых компонентов в смесителе под заглушенным торцом 14 трубы 12 установлена магнитная мешалка 23. Последняя закреплена в осевых отверстиях 24 и 25, выполненных соответственно в заглушенном торце 14 трубы 12 и перегороде ке 26, которая в зависимости от конкретных условий может быть выполнена как единое целое с трубой 13, так и в виде отдельной детали, закрепленной в трубе 13. Для прохождения потока в перегородке 26 выполнены пазы 27. Вращение магнитной мешалки 23 обеспечивается с помощью узла 28 для создания вращающегося магнитного поля, который размещен снаружи трубы

13, выполненной из немагнитного материала.

Устройство для дозирования компонентов в смеситель работает следующим образом.

При перемещении поршня 3 вверх из

1 трубопроводов 18 и 19 через впускные клапаны 16 и 17 происходит засасывание компонентов в цилиндрические камеры

1 и 2. При перемещении поршня 3 вниз компоненты из цилиндрических камер 1 и 2 одновременно в заданных соотноше- ° ниях через выпускные клапаны 21 и 22 поступают соответственно в трубы 12 и 13 смесителя. Проходные сечения труб

12 и 13 выбираются в соответствии с объемами дозируемых компонентов.

Составитель Н.Немцева

Редактор А. Коз ориз Техред M. Ходанич Корректор С.Чер ни

Заказ 3041 Тираж 534 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

5 15975

Поток компонента. из цилиндрической камеры 12, проходя по трубе 12, у заглушенного торца 14 изменяет свое направление и в виде струй из радиаль5 ных отверстий 15, равномерно распределенных по окружности, внедряется в поток другого компонента, поступающего из цилиндрической камеры 1. Происходит интенсивное смешивание компонен-10 тов и дальнейшая выдача потребителю..

Для повышения интенсивности смешивания компонентов между собой может использоваться магнитная мешалка 23.

Формула изобретения

1. Устройство для дозирования компонентов в смеситель, содержащее сообщенные со смесителем через выпускные клапаны наружную и коаксиально расположенную в ней внутреннюю цилиндрические камеры, каждая из которых снабжена поршнем со штоком и впускным клапаном, и привод, о т л и ч а ю щ е е с я тем, что, с целью повыше в 25 ния надежности и упрощения конструкции, поршень наружной цилиндрической б9 6 камеры надет на поршень внутренней цилиндрической камеры, пропущенный через наружную цилиндрическую камеру и неподвижно прикрепленный к ее днищу, внутренняя цилиндрическая.,камера выполнена в виде полости в штоке поршня наружной цилиндрической камеры, а смеситель - в виде двух коаксиально установленных труб, нижний торец внутренней из которых заглушен и выполнен с радиальными отверстиями, причем внутренняя цилиндрическая ка-мера через выполненный в ее поршне сквозной осевой канал сообщена с внутренней трубой смесителя, наружная труба которого сообщена с наружной цилиндрической камерой.

2 ° Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено узлом для сбздания вращающегося магнитного поля и магнитной мешалкой, установленной под заглушенным торцом в выполненной из немагнитного материала наружной трубе, снаружи которой размещен узел для создания вращающегося магнитного поля .
