Тепломер
Иллюстрации
Реферат
Тепломер относится к средствам автоматического контроля и регулирования технологических параметров и может быть использовано в различных отраслях народного хозяйства. Цель изобретения - повышение надежности. Корпус выполнен в виде участка трубопровода. Внутри него установлена перегородка с отверстиями, с укрепленным сильфоном. В крышку сильфона вмонтирован термобаллон манометрического датчика температуры с эластичной U - образной трубкой. Трубка размещена в U - образной пластинчатой пружине с лотком на свободном ее конце, который контактирует со штоком. Шток выведен за корпус и является при перемещении выходным сигналом величины мгновенного значения тепловой мощности движущегося через датчик теплоносителя. 1 ил.

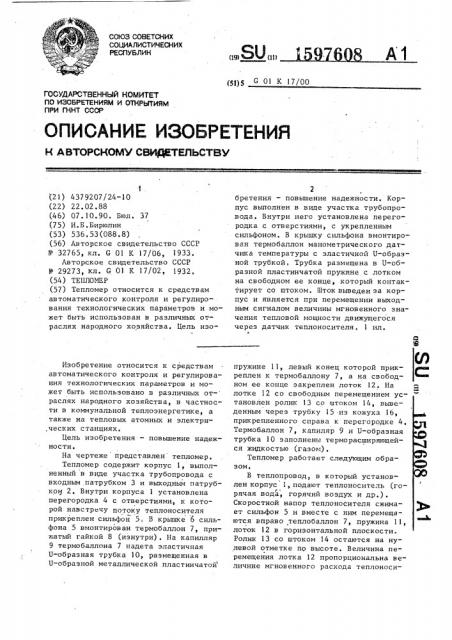

СО1ОЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (111
А1
Щ)5 G Ol K 17/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 437 9207/24-10 (22) 22. 02. 88 (46) 07, 10 ° 90 ° Бюл. 37 (75) И.Б.Бирюлин (53) 536.53(088.8) (56) Авторское свидетельство СССР
К - 32765, кл. С 01 К 17/06, 1933.
Авторское свидетельство СССР
1Ф 29273, кл. С 01 К 17/02, 1932, (54) ТЕПЛОМЕР (57) Тепломер относится к средствам автоматического контроля и регулирования технологических параметров и может быть использован в различных отраслях народного хозяйства, Цель изоИзобретение относится к средствам автоматического контроля и регулирования технологических параметров и может быть использовано в различных от- раслях народного хозяйства, в частности в коммунальной теплоэнергетике, а также на тепловых атомных и электри.ческих станциях, Цель изобретения — повышение надежности.
На чертеже представлен тепломер.
Тепломер содержит корпус 1, выполненный в виде участка трубопровода с входным патрубком 3 и выходным патрубком 2. Внутри корпуса 1 установлена перегородка 4 с отверстиями, к которой навстречу потоку теплоносителя прикреплен сильфой 5, В крышке 6 сильфона 5 вмонтирован термобаллон 7, прижатый гайкой 8 (изнутри) . На капилляр
9 термобаллона 7 надета эластичная
U-образная трубка 10, размещенная в
U-образной металлической пластинчатой
2 бретения — повышение надежности. Корпус выполнен в виде участка трубопровода. Внутри него установлена перегородка с отверстиями, с укрепленным сильфоном. B крышку сильфона вмонтирован термобаллон манометрического датчика температуры с эластичной U-образной трубкой. Трубка размещена в U-образной пластинчатой пружине с лотком на свободном ее конце, который контактирует со штоком. Шток выведен за корпус и является при перемещении выходным сигналом величины мгновенного значения тепловой мощности движущегося через датчик теплоносителя, 1 ил. л пружине 11, левый конец которой прикреплен к термобаллону 7, а на свободном ее конце закреплен лоток 12. На лотке 12 со свободным перемещением установлен ролик 13 со штоком 14, выведенным через трубку 15 .из кожуха 16, прикрепленного справа к перегородке 4, Термобаллон 7, капиляр 9 и U-образная трубка 10 заполнены терморасширяющейся жидкостью (газом).
Тепломер работает следующим .образом.
В теплопровод, в который установлен корпус 1,подают теплоноситель (горячая вода, горячий воздух и др.).
Скоростной напор теплоносителя сжимает сильфон 5 и вместе с ним перемещаются вправо теплобаллон 7, пружина 11, лоток 12 в горизонтальной плоскости.
Ролик )3 со штоком 14 остаются на нулевой отметке по высоте. Величина перемещения лотка 12 пропорциональна величине мгновенного расхода теплоноси1597Ь08 теля, Поскольку движущийся теплоноситель имеет температуру, то он, соприкасаясь с термобаллоном 7, нагревает находящуюся в нем, терморасширяющуюся жидкость (газ). Создавшееся давление
5 в манометрическом датчике вынуждает к раэгибанию свободного конца U-образной трубки 10 вверх. Конец пружины 11 с лотком 12 также поднимается и останав-10 ливается под углом к оси теплодатчика пропорционально температуре движущегося теплоносителя. Ролик 13 со штоком
14 поднимаются на величину, пропорциональную мгновенной тепловой мощности теплового потока. Лоток 12 во время движения гор".÷åãî теплоносителя находится в наклонном положении с приподнятым левым концом. Чем выше значения величин расхода и температуры движущегося теплоносителя, тем выше поднят шток 14 . В случае прекращения движения теплоносителя через теплодатчик сильфон 5 занимает первоначальное положение и возвращает всю систему вле- 25 во. Ролик 13 со штоком 14 скатываются с наклонной плоскости лотка 12 и останавливаются на нулевой отметке. При движении через теплодатчик холодного теплоносителя лоток 12 занимает гори- 30 зонтальное положение и не поднимает шток 14. Верхний конец штока 14 может быть подсоединен к стрелочному прибоI ру, шкала которого проградуирована в единицах тепловой мощности °
Формула изобретения
Тепломер, содержащий корпус с входным и выходным патрубками, манометрический датчик температуры и средство для измерения расхода теплоносителя, отличающийся тем, что, с целью повышения надежности, в него введены перегородка с отверстиями, установленная поперек корпуса, кожух, закрепленный на перегородке, пластинчатая U-образная пружина, лоток и ролик со штоком, средство для измерения расхода теплоносителя выполнено в
t вице.сильфона, закрепленного одним торцом на.перегородке и снабженного крышкой с отверстием на другом торце, манометрический датчик температуры выполнен в виде термобаллона, размещенного в отверстии крышки и соединенного с манометрической эластичной U-o6разной трубкой, выведенной из сильфона через отверстие перегородки и установленной в U-образной пластинчатой пружине, один конец которой закреплен на термобаллоне, а на другом конце установлен лоток, в котором размещен ролик, связанный со штоком, выведенным через кожух.
