Реферат



Изобретение относится к устройствам для создания колебаний газового потока - газовым пульсатором. Целью изобретения является обеспечение возможности изменения параметров колебаний и их формы в процессе работы, а также уменьшение потерь давления и расхода рабочего газа. Это достигается тем, что пульсатор роторного типа с корпусом 1, вращающимся в нем диском 3 и неподвижным диском 8 с отверстиями 12 и 13 снабжен регулировочным диском 9 с отверстиями 10, который размещен между дисками 3 и 8. Все узлы и детали пульсатора, включая электродвигатель 7, заключены в герметичный кожух 14. Вращая диск 9 вокруг оси, плавно изменяют размеры и конфигурацию отверстий 13 в неподвижном диске 8 в процессе работы пульсатора, изменяя тем самым расход проходящего газа и, следовательно, закон колебаний газового потока на выходе. 1 з.п. ф-лы, 1 ил.

союз саветсних социмистичесних

РЕСПУБЛИН, ЛЦ, I59 637

Al (S1)S С 01 ?. 27/00

ОЛЙОАНИЕ ИЗОБРЕ7ЕИКН

Вхоо

ГОсудАРстВенный НОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТИРЬГИЯМ пРИ Гннт сссР

Н АВТОРСИОЫУ СЕИДЕ ГЕЛЬСТВУ (21) 4465543/24-10 (22) 26,07.88 (46) 07.10.90. Бюп. М-. 37 (71) Московский авиапионный институт им.Серго Орджоникидзе (72) Б.М.Галицейский, Н.Н.Иноземцев, А.Л.Ложкин, А.A.Íîçäðèí и А.Н.Ушаков (53) 531. 787 (088.8) (56) Авторскос свидетельство СССР

9 195169,, кл, G 01 L 27/00, 1966. (54) УстРОЙстВО ДлЯ созДАниЯ кОлеБАНИЙ ГАЗОВОГО ПОТОКА (57) Изобретение относится к устройс-твам для создания колебаний газового потока — газовым пульсатором, Целью изобретения является обеспечение возможности изменения параметров ко2 лебаний и их формы в процессе рабо" ты, а также уменьшение потерь давления и расхода рабочего газа. Это достигается тем, что пульсатор роторного типа с корпусом 1, вращающимся в нем диском 3 и неподвижным диском

8 с отверстиями 12 и 13 снабжен регулировочным диском 9 с отверстиями

10, который размещен между дисками

3 и 8. Все узлы и детали пульсатора, включая электродвигатель 7, заключены в герметичный кожух 14, Вращая диск 9 вокруг оси, 1;лавно изменяют размеры и конфигурацию отверстий 13 в неподвижном диске 8 в процессе работы пульсатора, изменяя тем самым расход проходящего газа и, следовательно, закон колебаний газового потока на выходе. 1 з,п. ф — лы, 1 ил.

1597637

Формула и зoáp ет ения

Составитель Н.Матрохина

Техред М.Ходанич Корректор Т.Малец

Редактор Е.Папп

Заказ 3044 Тираж 462 Подпис ное

ВНИИПИ Государственного комитета по.изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.ÓÆroðîä, ул. Гагарина, 101

Изобретение относится к устройствам для организации пульсаций (вынужденных колебаний) параметров газо вого потока.

Цель изобретения — обеспечение возможности изменения параметров колебаний и их формы в процесса работы, а также уменьшение потерь давления и расхода рабочего газа.

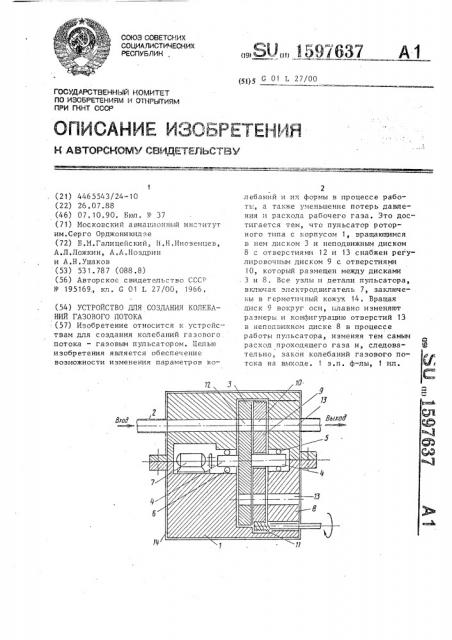

На чертеже представлена схема устр ойства.

Устройство содержит неподвижный корпус 1 с подводящим каналом 2 для газового потока. В корпусе 1 установлен вращающийся диск 3 с осью 4, установленной на подшипниках 5 и 6.

Вращение диска осуществляется от электродвигателя 7 постоянного тока.

Между неподвижным диском 8, связанным с корпусом 1, и вращающимся диском 3 соосно им установлен регулировочный диск 9 с отверстиями 10.

Поворот диска 9 вокруг оси осуществляют червячной передачей 11. В дисках 3 и 8 выполнены отверстия 12 и

13 соответственно..Форма и размеры отверстия 10 диска 9 различны и выбраны из условия получения необходимого закона вынужденных колебаний газового потока, а также частоты и амплитуды этих пульсаций. Корпус 1 заключен в герметичный кожух 14.

Устройство работает следующим образом. а

Газовый поток поступает на вход канала 2 корпуса 1, проходит по нему и через отверстия 12, 10 и 13 в диске 3, диске 9 и неподвижном диске 8 соответственно поступает на выход.

При этом при совпадении всех отверстий газовый поток проходит свободно, но когда отверстия на вращающемся диске 3 не совпадают с отверстиями диска 9 и неподвижного диска 8, расход газа падает до нуля.

Число отверстий и расположение их, а также их форма выбираются в зависимости от величины расхода газа и необходимого закона изменения параметров газа на выходе из устройства.

Р er улир,явочным диском 9 осуществляют изменение формы отверстий в неподвижном диске 8 во время работы. устройства для плавного изменения закона колебаний газового потока.

Вращение диска 9 производят от червячной передачи 11, перекрывая отверстия 13 в диске 8 изменяя таким .образом расход проходящего газа.

Предлагаемое устройство надежно работает в диапазоне частот 201000 Гц и расходе воздуха 2-500 кг/с °

Устройство может быть использовано для проведения научно-исследовательских работ при интенсификации процессов теплообмена в теплообменных аппаратах.

1. Устройство для создания колебаний газового потока, содержащее снабженный подводящим и выходным каналами корпус, в котором соосно расположены два диска с отверстиями, один из которых — неподвижный — связан с корпусом, а другой кинематически соединен с электродвигателем, о т л и ч а ю щ е е.с я тем, что, с целью обеспечения возможности изменения параметров колебаний и их формш в процессе работы, он снабжен рerулировочным диском с отверстиями различной конфигурации, размещенным соосно между вращающимся и неподвижным дисками и снабженным приводом вращения, при этом отверстия регулировочного диска соосны с отверстиями вращающегося и неподвижного дисков.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью

45 уменьшения потеРь давления и Расхода, рабочего газа, оно снабжено герметичным кожухом, в который помещен корпус с размещенными внутри него элек- тродвигателем и приводом вращения.
