Датчик тока

Датчик тока

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники, в частности к средствам контроля и измерения токов в многофазных электроустановках. Цель изобретения - расширение области использования устройства. Для достижения цели магнитодиоды 2-4 размещены в поле проводника с током каждой фазы 5, 6, 7 электроустановки. Магнитодиоды 2-4, соединенные между собой согласно-последовательно, крайними выводами соединены с входами дифференциального усилителя 1. Кроме того, второй вход усилителя 1 соединен с шиной 8 питания. 1 ил.

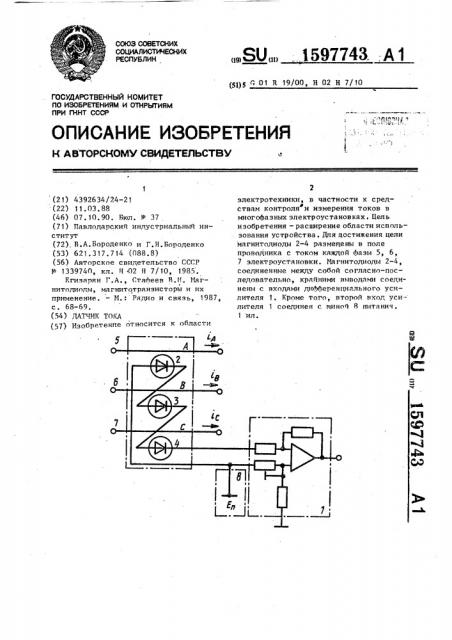

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (5>)5 т 01 К 19/00, Н 02 Н 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHHM

ПРИ ГКНТ СССР (21) 4392634/24-21 (22) 11.03.88 (46) 07. 10.90. Бюл. Р 37 (71) Павлодарский индустриальный институт (72), Б.А.Бороденко и Г.Н.Бороденко (53) 621 ° 317.7 14 (088.8) (56) Авторское свидетельство СССР

P 1339740, кл. H 02 ц 7/10, 1985.

Егизарян Г.А., Стафеев Б.И, Иагнитодиоды, магнитотранзисторы и их применение. — N.: Радио и связь, 1987, с. 68-69. (54) ЛАт К mKA (57) Изобретение относится к области

ÄÄSUÄÄ 3 597743.: А 1 электротехники, в частности к средЮ ствам контроля и измерения токов в многофазных электроустановках. Цель изобретения — расширение области использования устройства. Дпя цостижения цели магнитодиоды 2-4 размещены в поле проводника с током каждой фазы 5, 6, 7 электроустановки. Иагнитодиоды 2-4, соединенные между собой согласно-последовательно, крайними выводами соединены с входами дифференциального усилителя 1. Кроме того, второй вход уси-лителя 1 соединен с шиной 8 питанич.

1 ил.

1597743

Формула изобретения

Корректор О,Кравцова Заказ 3050 Тираж 5б1 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101. Изобретение относится к электротехнике, в частности к датчикам для измерения тока в электроустановках переменного тока.

Цель изобретения - расширение oe - .

5 ласти использования датчика тока.

На чертеже приведена принципиаль- ная схема датчика тока.

Датчик тока содержит дифференцналь- 10 ный усилитель 1, магнитодиоды 2-4 (по числу Ааэ электроустановки), установленные соответственно вблизи токоведущих проводников своих фаз 5 (А), !

6 (В), 7 (С), магнитодиоды 2-4 соеди- 15 иены согласно-последовательно, второй вывод магнитодиода 4 соединен с нервым входом диАференциального усилителя 1, а первый вывод магнитадио да. 2 — с вторым входом дифАеренциаль- 20 ного усилителя 1 и шиной Я питания.

Датчик тока работает следующим образом.

При отсутствии токов в проводниках Ааз 5, б, 7 (магнитная индукция в точках размещения магнитодиодов равна нулю) датчик настраивается переменным резистором на втором входе. усилителя 1, связанным с шиной 8 питания, до получения нулевого сигнала на выходе усилителя,(датчика). Споявлением тока в проводниках электроустановки соответственно .увеличивается сопротивление магнитодиодов 2-4.

При этом разность напряжений, поступающих на входы диААеренциального усилителя от шины 8, перестает быть нулевой и на выходе усилителя 1 ЬормируI ется выпрямленное напряЖение, пропорциональное измеряемому току, Форма выходного сигнала датчика соответствует трехАазной схеме выпрямления с нулевой точкой (частота

Составитель А.РаАиков

Редактор Н.Яцола Техреду И.Дидык пульсации в три раза больше частоты сети Ес, коэААициент пульсаций напряжения равен 0,25), если вольт -амперные характеристики (RAX) магнитодиодов для положительных и отрицательных значений магнитной индукции существенно разнятся, и трехАазной мостовой схеме (частота пульсаций

6fс,. коэААициент пульсаций напряжения равен 0,057), если упомянутые

ВАХ совпадают. Напряжение шины 8 пита:ния выбирается так, чтобы магнитодиоды. работали на линейной части ВАХ, его полярность должна соответствовать полярности вывода ближайшего магнитодиода. Для выравнивания характеристик разных магнитодиодов параллельно им могут подключаться сопротивления. В общем случае количество магнитодиодов определяется количеством Ааз электроустановки и равно m, Датчик тока, содержащий шину питания, два магнитодиода н дифАерентщальный усилитель, один вход которого соединен с первым выводом первого магнитодиода, установленного вблизи проводника первой Аазы pl Аазной электроустановки, отличающийся тем, что, с целью расширения области использования датчика тока, в него дополнительно введены (m-2) магнитодиодов, причем (m-1) магнитодиодов подключены согласно-последовательно с первым магнитодиодом н установлены вблизи проводников остальных (m-1) Ааз электроустановки, причем второй вход дифАеренциального усилителя соединен с шиной питания и вторым выводом m-го магнитоднода.
