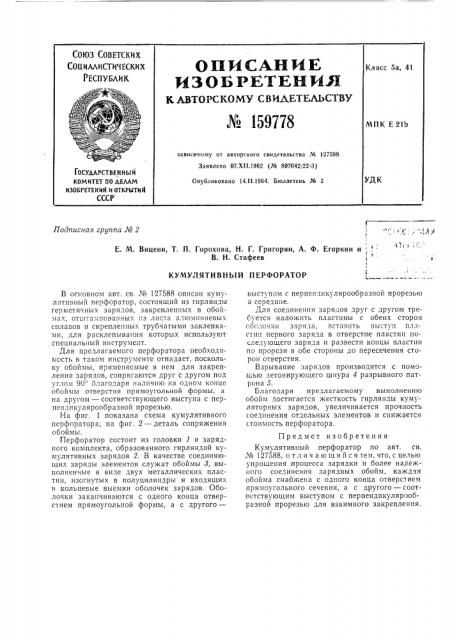

СОЮЗ СОВЕТСКИХ

СО||ИААИСТИ |ЕСКИХ

РЕСПЛлИК

ОПИСАНИЕ

ИЗОБРЕТЕНИ Н

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159778

Класс 5а, 41

МПК Е 21b зависи.ному от авторского свидетельства ¹ 127588

Заявлено 07.Х11.1962 (¹ 807042)22-3) Опубликовано 14.111964, Бюллетень № 2

ГОСУДАРСТВЕННЫ Й

КОМИТЕТ ПО ДЕЛАМ

НЗОВI 8TЕННй И ОТКРЫТНй

СССР

УДК

Подписная группа № 2

Е. М. Вицени, T П. Горохова, Н. Г. Григорян, А. Ф. Егоркин и;:, :

В. Н. Стафеев

КУМУЛЯТИВНЪ|И ПЕРФОРАТОР

В основном авт. св. № 127588 описан кумулятивный перфоратор, состоящий из гирлянды герметичных зарядов, закрепленных в обоймах, отштампованных нз листа алюминиевых сплавов и скрепленных трубчатыми заклепками, для расклепывания которых используют специальный инструмент.

Для предлагаемого перфоратора необходимость в таком инструменте отпадает, поскольку обоймы, применяемые в нем для закрепления зарядов, сопрягаются друг с другом под углом 90 " благодаря наличию на одном конце обоймы отверстия прямоугольной формы, а на другом — соответствующего выступа с перпенднкулярообразной прорезью.

На фиг, 1 показана схема кумулятивного перфоратора; на фиг. 2 — деталь сопряжения обоймы.

Перфоратор состоит из головки 1 и зарядного комплекта, образованного гирляндой кумулятивных зарядов 2. В качестве соединяющих заряды элементов служат обоймы 8, выполненные в виде двух металлических пластин, изогнутых в полуцилиндры и входящих в кольцевые выемки оболочек зарядов. Оболочки заканчиваются с одного конца отверстием прямоугольной формы, а с другого— ьыступом с перпенднкулярообразной прорезью в середине.

Для соединения зарядов друг с другом требуется наложить пластины с обеих сторон оболочки заряда, вставл1ть выступ пл 1стин первого заряда в отверстие пластин последующего заряда и развести концы пластин по прорези в обе стороны до пересечения сторон отверстия.

Взрывание зарядов производится с помощью детонирующего шнура 4 разрывного патрона 5.

Благодаря предлагаемому выполнению обойм достигается жесткость гирлянды кумуляторных зарядов, увеличивается прочность соединения отдельных элементов и снижается стоимость перфоратора.

Предмет изобретения

Кумулятивный перфоратор по авт. св.

¹ 127588, отличающийся тем, что, с целью упрощения процесса зарядки и более надежного соединения зарядных обойм, каждая обойма снабжена с одного конца отверстием прямоугольного сечения, а с другого — соответствующим выступом с перпендикулярообразной прорезью для взаимного закрепления. № 159778
