Устройство для перемотки пленки в фотоаппарате

Устройство для перемотки пленки в фотоаппарате

Иллюстрации

Показать все

Реферат



Изобретение относится к области фототехники, а именно к устройствам для перемотки пленки в фотоаппаратах, и позволяет упростить конструкцию и уменьшить габариты устройства. Устройство содержит подающую кассету, приемную катушку 2, выполненную в виде полого цилиндра, внутри которого расположен электродвигатель 1, на валу 6 которого установлен волновой генератор 7 волнового редуктора 4, гибкое звено 3 которого жестко закреплено на корпусе "а" электродвигателя 1, а жесткое звено, выполненное в виде зубчатого венца 12, скреплено с обоймой 10 муфты 11 свободного хода, звездочка 19 которой жестко закреплена на приемной катушке 2, и с зубчатым колесом 13, кинематически связанным с шестерней качающегося рычага, свободно установленного на жестком звене. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1597842 А 1 (51)5 GОЗВ1 04 1 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

lZ

11 и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4455140/24-10 (22) 05.07.88 (46) 07.10.90. Бюл. № 37 (72) В. К. Рутто и А. В. Воросцев (53) 771.39 (088.8) (56) Заявка Великобритании № 2149521, кл. G 03 В 1/02, 1985.

Патент США № 4589604, кл. 354—

159, 1983. (54) УСТРОЙСТВО ДЛЯ ПЕРЕМОТКИ

ПЛЕНКИ В ФОТОАППАРАТЕ (57) Изобретение относится к области фототехники, а именно к устройствам для перемотки пленки в фотоаппаратах, и позволяет упростить конструкцию и уменьшить

2 габариты устройства. Устройство содержит подающую кассету, приемную катушку 2, выполненную в виде полого цилиндна, внутри которого расположен электродвигатель 1, на валу 6 которого установлен волновой генератор 7 волнового редуктора 4, гибкое звено 3 которого жестко закреплено на корпусе а электродвигателя 1, а жесткое звено, выполненное в виде зубчатого венца 12, скреплено с обоймой 10 муфты 11 свободного хода, звездочка 19 которой жестко закреплена на приемной катушке 2, и с зубчатым колесом 13, кинематически связанным с шестерней качающегося рычага, свободно установленного на жестком звене. 2 ил.

1597842

Изобретение относится к фототехнике, в частности к устройствам для перемотки пленки в фотоаппаратах.

Целью изобретения является упрощение конструкции устройства и сокращение его габаритов.

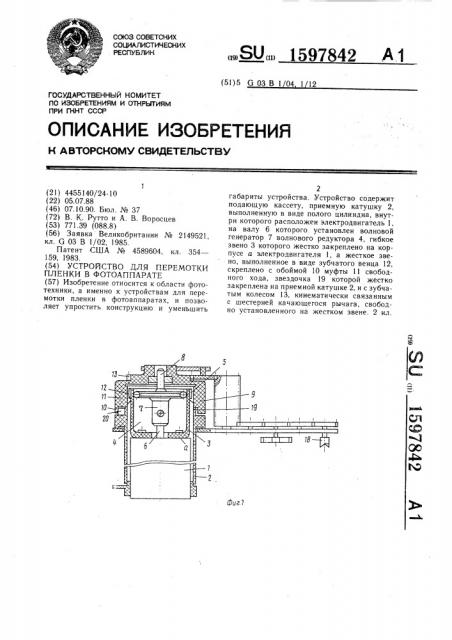

На фиг. 1 представлено устройство для перемотки пленки в фотоаппарате, общий вид; на фиг. 2 — то же, вид сверху.

Электродвигатель 1 расположен внутри приемной катушки 2, выполненной в виде полого цилиндра. На корпусе а электродвигателя 1 жестко закреплено гибкое звено 3 волнового редуктора 4, представляющее собой тонкостенный стакан с выполненным по

его внешнему верхнему краю зубчатым венцом 5. На валу 6 электродвигателя 1 внутри гибкого звена 3 установлен волновой генератор 7. На валу 8 волнового генератора 7 установлен корпус 9, внутри которого размещено гибкое звено 3. Корпус 9 представляет собой толстостенный стакан, верхний внутренний край которого выполнен в виде обоймы 10 муфты 11 свободного хода, жестко связанной таким образом с ним, Зубчатый венец 12, представляющий собой жесткое звено волнового редуктора 4, выполнен на внутренней поверхности корпуса 9. На внешней поверхности корпуса 9 выполнено зубчатое колесо 13, кинематически связанное с шестерней 14 на качающемся рычаге 15. Шестерня 14 кинематически связана с линейной зубчатой передачей 16, установленной на плате 17, и катушкой 18 подающей кассеты.

Качающийся рычаг 15 установлен на корпусе 9 с возможностью поворота на угол, обеспечивающий расцепление шестерни 14 с линейной зубчатой передачей 16. На верхней части приемной катушки 2 жестко закреплена звездочка 19 муфты 11 свободного хода. Между звездочкой 19 и обоймой 9 установлены ролики 20.

На плате 17 расположена звездочка 21, взаимодействующая с контактной группой 22 схемы управления фотоаппарата (не показана). Количество зубьев звездочки 21 соответствует количеству перфораций на пленке (не показана), приходящихся на один кадр.

Устройство работает следующим образом.

При нажатии на спусковую кнопку (не показана) начинает работать электродвигатель 1. При вращении вала 6 электродвигателя 1 волновой генератор 7 получает вращательное движение и вызывает деформацию гибкого звена 3, жестко закрепленного на корпусе электродвигателя 1. Корпус 9 под действием волн деформации гибкого звена 3 получает вращение.

Так как корпус 9 является сложной деталью и включает в себя обойму 10 муфты 11 свободного хода, жесткое звено 12 волнового редуктора 4 и зубчатое колесо 13, то при вращении корпуса 9 против часовой стрелки зубчатое колесо 13 также вращается против часовой стрелки. При помо"0 щи рычага 15 произойдет расцепление шестерни 14 с линейной зубчатой передачей 16 и освободится катушка 18 подающей кассеты. Одновременно при помощи роликов 20 произойдет заклинивание обоймы 10 и звез15 дочки 19 муфты 11 свободного хода. Приемная катушка 2 начинает вращаться против часовой стрелки и тянуть за собой пленку из подающей кассеты. Начинается процесс намотки пленки на приемную катушку 2.

При движении пленки происходит взаимодействие перфораций пленки со звездочкой

21. Так как звездочка 21 находится в постоянном контакте с контактной группой 22, то информация о продвижении пленки поступает в электронную схему управления, которая и вырабатывает сигнал для остановки пленки при продвижении ее на один кадр.

Формула изобретения

Устройство для перемотки пленки в фотоаппарате, содержащее подающую кассету, приемную катушку, выполненную в виде полого цилиндра, электродвигатель, установленный на валу внутри приемной катушки, З5 редуктор, зубчатую передачу, шестерню на качающемся рычаге, колесо, кинематически связанное с зубчатой передачей, муфту свободного хода, звездочка которой жестко закреплена на верхней части приемной катушки, отличающееся тем, что, с целью упрощения конструкции и уменьшения габаритов, редуктор выполнен волновым, при этом волновой генератор установлен на валу электродвигателя, гибкое звено волнового редуктора жестко закреплено на корпусе элект45 родвигателя, а жесткое звено волнового редуктора жестко скреплено с обоймой муфты свободного хода и с введенным зубчатым колесом, кинематически связанным с шестерней на качающемся рычаге, причем качающийся рычаг установлен на жестком звене с возможностью поворота.
