Реферат



Изобретение относится к телемеханике и может быть использовано для приема информации в цифровой форме. Цель изобретения - повышение достоверности. Способ состоит в формировании из входного сигнала последовательности прямоугольных импульсов, частота следования которых равна частоте принимаемого сигнала, формировании строб-импульса, длительность которого равна целому числу полупериодов прямоугольных импульсов, и формировании опорного сигнала. В соответствии со способом выделяют каждый K-ый импульс модуля сигнала и определяют общее число импульсов, поступивших в течение длительности строб-импульса. По этому числу определяют номер частоты, которой соответствует один из возможных передаваемых сигналов, и запоминают этот номер. Описанные операции повторяют многократно для обеспечения заданной достоверности. Устройство, реализующее данный способ, содержит усилитель-ограничитель 9, формирователь 10 импульсов, генератор 11, счетчик 12, блок 13 памяти, дешифратор 14, регистр 15 сдвига и элемент 16 совпадения. 2 ил.

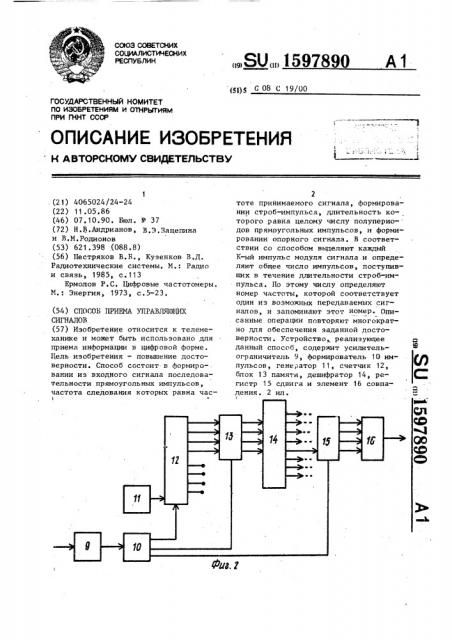

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК щ) С 08 С 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ.(2 1) 4065024/24-24 (22) 11.05.86 (46) 07.10.90. Вюл. Р 37 (72) Н.В.Андрианов, В.Э,Эацепина и В,M.Ðîäèîíîâ (53) 621.398 (088.8) (56) Пестряков В.Б., Кузенков В.Д.

Радиотехнические системы. M.: Радио и связь, 1985, с.113

Ермолов P.Ñ. Цифровые частотомеры.

М.: Энергия, 1973, с.5-23. (54) СПОСОБ ПРИЕМА УПРАВЛЯОЩИХ

СИГНАЛОВ (57) Изобретение относится к телемеханике и может быть использовано для приема информации в цифровой форме.

Цель изобретения - повышение достоверности. Способ состоит в формиро-. вании из входного сигнала последовательности прямоугольных импульсов, частота следования которых равна час,ЛО „„И97890 А 1

2 тоте принимаемого сигнала, формировании строб-импульса, длительность которого равна целому числу полупериодов прямоугольных импульсов, и формировании опорного сигнала. В соответствии со способом выделяют каждый

K-ый импульс модуля сигнала и определяют общее число импульсов, поступивших в течение длительности строб-импульса. По этому числу определяют номер частоты, которой соответствует один из возможных передаваемых сигналов, и запоминают этот номер. Описанные операции повторяют многократно для обеспечения заданной достоверности. Устройство, реализующее данный способ„ содержит усилительограничитель 9, формирователь 10 импульсов, генератор 11, счетчик 12, блок 13 памяти, дешифратор 14, регистр 15 сдвига и элемент 16 совпадения. 2 ил .

1597890

Изобретение относится к телемеханике и может быть использовано для приема информации в цифровой форме.

Цель изобретения — повышение достоверности приема.

На Фиг.1 приведены временные диагРаммы, поясняющие способ; на фиг.2—

l устройство, реализующее:.: предлагаемый способ.

На диаграмме 1 (Фиг.1) показана осциплограмма управляющего сигнала, передаваемого по каналу связи; на диаграмме 2 — последовательность прямоугольных симметричных импульсов, сформированных из колебаний принятого сигнала; на диаграмме 3 — строб-импульсы, сформированные из пяти (например) следующих друг за другом полупериодов симметричных прямоугольных имнульсов; на диаграмме 4 — колебания местного стабильного генератора в течение существования строб-импульса; на диаграмме 5 — результат выделения каждого восьмого (например) пери- 25 ода колебаний во время существования строб-импульса. В результате выделения в приводимом примере строб-импульсу соответствует число выделенных периодов колебаний местного генератора

m = 3. Операция 6 (фиг ° 1) показывает, что положительный результат дает сравнение выделенного числа периодов колебаний с одним из возможных при приеме значений, равным, например 3. Операция 7 показывает, что решение принимается после сравнения результатов выделения колебаний во время существования двух (например) следующих друг за другом строб-импульсов m„ и

m в случае совпадения этих резульг татов. Операция 8 изображает определенное управляющее воздействие. А, которое соответствует результату измерения m = 3.

45 устройство (Фиг. 2) ° содержит усилитель-ограничитель 9, Формирователь

10 импульсов, генератор 11, счетчик

12, блок 13 памяти, дешифратор 14, Регистр 15 сдвига и элемент 16 совпадения.

Устройство предназначено для приема восьми различающихся по частоте сигналов, передаваемых порознь по общему каналу связи. Симметричные прямоугольные импульсь1 формируются

55 нз принимаемого сигнала усилителемограничителем 9. В формирователе 10 вырыбатываются управляющие импульсы для других узлов устройства. Колебания опорного стабильного генератора

11 подаются на счетный вход восьмиразрядного двоичного счетчика 12. На вход сброса этого счетчика поступают импульсы, сформированные в Формирователе 10. Таким образом, интервал между двумя последовательными импульсами сброса образует строб-импульс, в течение которого разряды счетчика 12 заполняются колебаниями генератора 11, и число импульсов, зафиксированное счетчиком к концу строб-импульса, зависит от его длительности, т.е. от частоты входного сигнала.

11еред пеРедачей импульса сброс„а на счетчик 12 формирователь 10 подает импульс записи на соответствующий вход четырехбитового блока 13. На входы данных этого устройства поступает содержимое четырех старших разрядов счетчика 1? и запоминается в блоке

13 до прихода следующего импульса записи. Четыре младших разряда счетчика 12 не используются и в разряды, связанные с запоминающим блоком, передается только каждый шестнадцатый (2 " = 16) период колебаний «енератора 11 за время стробимпульса (К = 16).

Выходы данных блока 13 соединены с входами двоична-десятичного дешифратора 14. На каждом из восьми выходов де— шифратора появляется сигнал логической единицы, когда на входе существует двоичный код, соответствующий номеру этого выхода; с каждым выходом дешнфратора связан отдельный оконечный узел.

Такой узел (фиг.2) состоит из четырехзвенного сдвигового регистра 15 и четырехвходового элемента 16 совпадения. Выход дешифратора соединен с сигнальным входом сдвигового ре" гистра, а на его продвигающий вход поступают импульсы от формирователя

10 по окончании каждого строб-импульса. Формирователь играет роль блока синхронизации. Если в некоторый момент из канала связи поступил сигнал, частота которого соответствует рассматриваемому выходному узлу, на сигнальном входе регистра 15 появится сигнал логической единицы и с приходом каждого продвигающего импульса станет последовательно заполнять звенья регистра. Когда после прихода четвертого продвигающего импульса окажутся заполненными все четыре зве159 на, сработает элемент 16 совпадения— (логический элемент 4И) и на выходе приемного устройства появится сигнал.

Таким образом, появление сигнала на выходе происходит в случае совпадения результатов приема в течение: четырех следующих друг за другом строб-импульсов (n = 4). формула изобретения

Способ приема управляющих сигналов, состоящий в Аормировании из принимаемого аналогового сигнала последовательности прямоугольных импульсов в виде меандра, частота следования которых равна частоте основ:oH гармоники принимаемого сигнала, Аормировании строб-импульса и Аормировании опорного периодического "Нгнала, отличающийся тем, что, с целью повышения достоверности приема, длительность строб-импульса !

7890 6 формируют кратной целому числу полупериодов сформированной последовательности прямоугольных импульсов, выбираемому из условия требуемой помехоустойчивости, выделяют каждый

К-й период опорного периодического сигнала, где К выбирают в соответствии с требуемой полосой пропускания, определяют число выделенных периодов опорного сигнала за время, равное длительности строб-импульса, сравнивают это число с числами, соответствующими номинальным частотам принимае15 мых сигналов, и при совпадении фиксируют номер принимаемой частоты, повторяют:процесс заданное число раз, выбираемое из условия требуемой помехозащищенности, после чего сравни-

20,вают между собой номера частот принимаемых каждый раз сигналов и при совпадении номеров формируют выходной сигнал, соответствующий номеру чатоты принятого сигнала.
