Установка аракеляна для демонстрации опытов по физической оптике

Установка аракеляна для демонстрации опытов по физической оптике

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам обучения, к научным моделям в физике и оптике и может быть использовано в физических кабинетах учебных заведений. Целью изобретения является повышение наглядности и удобства в пользовании. Установка для демонстрации опытов по физической оптике содержит источник света, диафрагму, призму прямого зрения, экран, имеющий щель, датчик регистрации интенсивности излучения, выполненный в виде фотоэлемента, размещенного с тыльной стороны экрана в зоне расположения щели, связанный с датчиком гальванометр и средство для перемещения экрана в плоскости, перпендикулярной направлению луча, и установки его на заданной высоте, состоящее из установленных под заданным углом параллельно друг другу телескопических штанг и прикрепленного к их концам желоба для установки экрана. При этом установка имеет корпус в виде разборного чемодана с держателями для закрепления элементов оптической системы. 2 з.п.ф-лы, 7 ил.

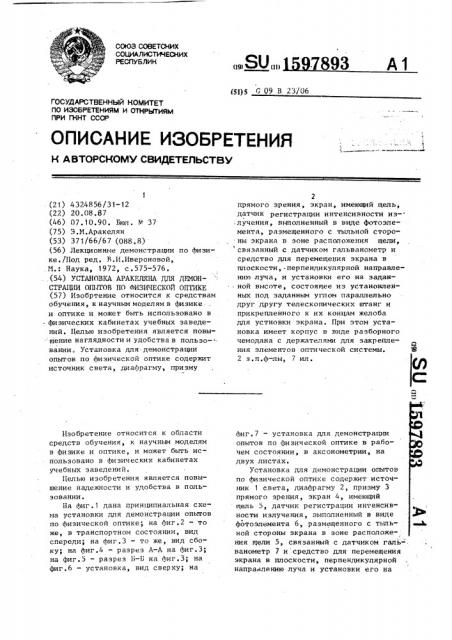

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

893 А1 (19) (11) (51)з G 09 В 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСН0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4324856/31-12 (22) 20.08.87 (46) 07.10.90. Бюл. М 37 (75) З.M.Aðàêeëÿí (53) 371/66/67 (088.8) (56) 31екционные демонстрации по физике./Под ред. В.И.Ивероновой, N. Наука, 1972, с.575-576. .,(54) УСТАНОВКА АРАКЕЛЯНА ДЛЯ QFNOHСТРАЦИИ ОП11ТОВ ПО ФИЗИЧЕСКОЙ ОПТИКЕ (57) Изобртение относится к средствам обучения, к научным моделям в физике: . и оптике и может быть использовано в физических кабинетах учебных заведений. Целью изобретения является повы- шение наглядности и удобства в пользо--вании. Установка для демонстрации опытов по Аизической оптике содержит источник света, диаАрагму, призму

Изобретение относится к области средств обучения, к научным моделям в физике и оптике, и может быть использовано в физических кабинетах учебных заведений.

Целью изобретения является повышение надежности и удобства в пользовании.

На Аиг,1 дана IIpHHI(HIIHasIbHaH схема установки для демонстрации опытов по физической оптике; на фиг.2 — то же, в транспортном состоянии, вид спереди; на Аиг.3 — то же, вид сбоку; на Аиг.4 — разрез А-А на Аиг.3; на фиг.5 — разрез 11-8 на фиг.3; на фиг.6 — установка, вид сверху; на

2 прямого зрения экран имеющий щель, датчик регистрации интенсивности из;лучения, выполненный в виде фотоэлемента, размещенного с тыльной стороны экрана в зоне расположения щели, связанный с датчиком гальванометр и средство дпя перемещения экрана в плоскости,-перпендикулярной направлению луча, и установки его на задан-ной высоте, состоящее из установленных под заданным углом параллельно друг другу телескопических штанг и прикрепленного к их концам желоба для устновки экрана. При этом установка имеет корпус в виде разборного чемодана с держателями для закрепления элементов оптической системы.

2 з.п.ф-лы, 7 ил. фиг.7 — установка для демонстрации опытов по физической оптике в рабочем состоянии, в аксонометрии, на двух листах.

Установка для демонстрации опытов по Аизической оптике содержит источник 1 света, диаАрагму 2, призму 3 прямого зрения, экран 4, имеющий щель 5, датчик регистрации интенсивности излучения, выполненный в виде фотоэлемента 6, размещенного с тыльной стороны экрана в зоне расположения щели 5, связанный с датчиком галь- . ванометр 7 и средство для перемещения экрана в плоскости, перпендикулярной направлению луча и установки его на

1597893 заданной высоте, состоящее из установленных под заданным углом параллельно друг другу телескопических штанг

:8 и 9 и прикрепленного к их концам желоба 10 для установки экрана 4.

При этом с целью повышения удобства в пользовании установка имеет корпус в виде разборного чемодана с держателями для закрепления элементов оптической системы, .состоящего из двух боковых вставных стенок 11 и 12, передней 13 и задней 14 стенок и откидной крышки 15. На задней стенке установлены зажимы 16 и 17, кото . 15 рые удерживают экран и стенки 14, а на передней стенке 13 расположены зажимы 18 для закрепления фиксатора

19 телескопических штанг 8 и 9.

IIa передней стенке 13 чемодана установлены предохранитель 20 и разьем 21 для подключения к электросети.

Крьппка 15 чемодана соединена с задней стенкой 14 петлей 22 и имеет ручку 23 и защелки 24, соединяющие крьпп- 25 ку с передней стенкой. Рставные боковые стенки 11 и 12 установлены в пазах 25. Источник 1 света выполнен в виде осветителя 26 тенового проецирования, на котором установлен кронштейн 27 для закрепления с помощью скоб 28 призмы 3. Осветитель установлен на источнике 29 питания на стойке 30. Источник питания имеет вьпслючатель 31 и кабель 32, соединяющий источник 29 питания с разъемом 21.

Датчик 6 соединен с гальванометром 7 проводами 33 и крепится к экрану скобой 34.

Установкой дпя демонстрации опытов по физической оптике пользуются следующим образом.

Извлекают чемодан за ручку 23 и устанавливают на рабочем месте преподавателя физики левой боковой стенкой 11 к учащимся. Огкидывают защелки 24 и крышку 15, вытаскивают из пазов 25 .съемные боковые стенки 11 и 12. Раздвигают телескопические штанги 8 и 9 и фиксируют их с помощью фиксатора 19, вставляемого в отверстия штанг. Фиксатор 19 положения пронизывает обе телескопические штанги 8 и 9 для избежания перекоса.

Затем извлекают из зажимов 1.6 и 17 экран 4 и устанавливают его нижней частью в желоб 10. Затем подключают разъем 21 к электрической сети и включают выключатель 31. Осветитель

26 дает свет, разлагаемый призмой 3 на составные части и на экране 4 появляется спектр, перекрывающий щель5.

Затем перемещают датчик 6 на нужный участок спектра и отсчитывают отклонение стрелки индикатора 7. Собирают установку в обратном порядке.

Формула изобретения

Установка для демонстрации опьггов по физической оптике, содержащая источник света, призму прямого зрения, экран и датчик регистрации интенсивности излучения в заданном участке спектра, связанный с гальванометром, отличающаяс ятем,что, с целью повышения надежности, она имеет средство для перемещения экрана в плоскости, перпендикулярной направлению луча, и установки его на заданной высоте, экран имеет щель, датчик выполнен в виде фотоэлемента, закрепленного с тильной стороны экрана в зоне расположения щели, при этом источник света выполнен в виде осветителя теневого проецирования, на котором установлен кронштейн для закрепления призмы.

2. Установка по п.1, о т л и ч а— ю щ а с я тем, что средство для перемещения экрана и установки его в заданном положении состоит из установленных под заданным углом параллельно друг другу телескопических штанг и прикрепленного к их концам желоба для установки экрана.

3 . Установка по пп.1 и 2, о т л ич а ю щ а я с я тем, что, с целью повьппения удобства в пользовании, она имеет корпус, выполненный в виде разборного чемодана с держателями для закрепления элементов оптической- системы. !

1597893

Фиг. 1

ZD

22

14

Ф08. Я

Фиг.Ф

1597893

Фиг. Х

74 f

257 N 2f фиг. 6

1597893

М
