Коаксиальная нагрузка
Иллюстрации
Реферат
Изобретение относится к технике СВЧ и может быть использовано как мера коэффициента отражения. Цель изобретения - повышение стабильности электрических параметров. Нагрузка содержит отрезок 1 коаксиальной линии передачи, конечной частью внутреннего проводника 4 которой является резистор 6, выход 7 которого в плоскости контактирования с резистивным слоем гальванически соединен с цельным цилиндрическим контактным элементом (ЦКЭ) 8, имеющим со стороны резистора 6 буртик 9, размещенный в согласующем экране (СЭ) 10, установленном с возможностью осевого перемещения, имеющем стаканообразную форму, внешний диаметр которого равен внутреннему диаметру внешнего проводника отрезка 1. Упругая стаканообразная коронка 11 установлена на ЦКЭ 8 и закреплена на его торце 12, внешние и внутренние кромки 11 и 16 лепестков контактируют соответственно с внутренней поверхностью СЭ 10 и с внешней поверхностью ЦКЭ 8, а в буртик 9 уперты концы лепестков. СЭ 10 фиксируется разрезной цилиндрической втулкой 17 за счет взаимодействия конических скосов 18 с 21 и 19 с 23 при продольном перемещении заглушки 22 в направлении разрезной цилиндрической втулки 17, обеспечивая стабильность электрических параметров. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)з Н 01 P 1/26
ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
/ /
1 (21) 4386642/24-09 (22) 26.01,88 (46) 07.10.90, 6юл, М 37 (72) К.-П.Б. Гедрайтис (53) 621.372,855.4 (088,8) (56) Авторское свидетельство СССР
М 1078508, кл. Н 01 P 1/26, 1982.
Нагрузка коаксиальная ЦЮ 2.240.040, ГОСТ 8.365-79, (54) КОАКСИАЛЬНАЯ НАГРУЗКА (57) Изобретение относится к технике СВЧ и может быть использовано как мера коэффициента отражения. Цель изобретения— повышение стабил ьности электрических параметров, Нагрузка содержит отрезок 1 коаксиальной линии передачи, конечной частью внутреннего проводника 4 которой является резистор 6, выход 7 которого в плоскости контактирования с резистивным слоем гальванически соединен с цельным,;. Я,) 1597982 А1 цилиндрическим контактным элементом (ЦКЭ) 8, имеющим со стороны резистора 6 буртик 9, размещенный в согласующем экране (СЭ) 10, установленном с возможностью осевого перемещения, имеющем стаканообразную форму, внешний диаметр которого равен внутреннему диаметру внешнего проводника отрезка 1, Упругая стаканообразная коронка 11 установлена на ЦКЭ 8 и закреплена на его торце 12, внешние и внутренние кромки 15 и 16 лепестков контактируют соответственно с внутренней поверхностью СЭ 10 и с внешней поверхностью ЦКЭ 8, а в буртик 9 уперты концы лепестков. СЭ 10 фиксируется разрезной цилиндрической втулкой 17 за счет взаимодействия конических скосов 18 с 21 и 19 с 23 при продольном перемещении заглушки 22 в направлении разрезной цилиндрической втулки 17, обеспечивая стабильность электрических параметров. 2 ил.
ft8t7 8 t Г /Ó 22
Ю 1021 9. 5 ". 20 Q 2УФиг.l
1597982
30
Изобретение относится к технике СВЧ и может быть использовано в коаксиальных трактах и измерительной аппаратуре, Целью изобретения является повышение стабильности электрических параметров.

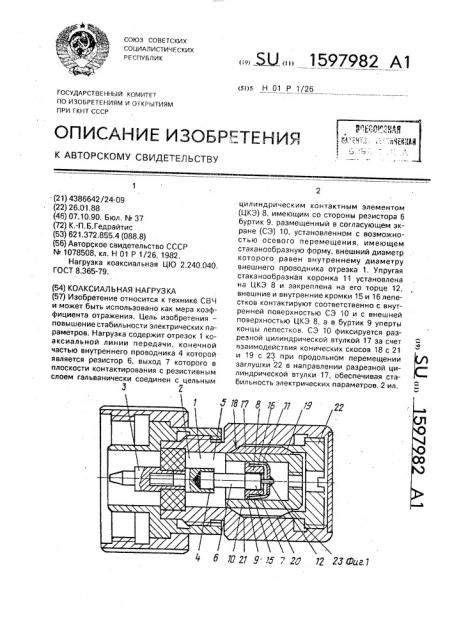

На фиг.1 показана коаксиальная нагрузка; íà фиг,2 — упругая стаканообразная коронка.
Коаксиальная нагрузка содержит отрезок 1 коаксиальной линии передачи, к одному концу 2 которого подключен коаксиальный соединитель 3, а конечной частью внутреннего проводника 4 другого его конца 5 является резистор 6, вывод 7 которого в плоскости контактирования с резистивным слоем гальванически соеди, нен с цельным цилиндрическим контактным элементом 8, имеющим со стороны резистора буртик 9, размещенный в согласующем экране 10, имеющем стаканообразную форму и внешний диаметр которого равен внутреннему диаметру внешнего проводника отрезка 1 коаксиальной линии передачи, причем согласующий экран 10 установлен с возможностью осевого перемещения.
Ynpyra стаканообразная коронка 11 установлена на цилиндрическом контактном элементе 8, закреплена на его торце 12, радиус кривизны лепестков 13 которой в поперечном сечении увеличивается в направлении к их концам 14, при этом внешние 15 и внутренние 16 кромки лепестков
13 контактируют соответственно с внутренней поверхностью согласующего экрана 10 и внешней поверхностью цилиндрического контактного элемента 8, в буртик 9 которого уперты концы 14 лепестков 13, Фиксатор выполнен в виде разрезной цилиндрической втулки 17, имеющей на торцах внешние конические скосы 18 и 19, надетой на согласующий экран 10 и размещенной в проточке 20, которая выполнена на внутренней поверхности внешнего проводника QTрезка 1 коаксиальной линии передачи и имеет конический скос 21, взаимодействующий с одним коническим скосом 18 разрезной цилиндрической втулки 17, а на другом конце отрезка 1 коаксиальной линии передачи установлена с возможностью продольного перемещения заглушка 22, име:ощая нэ торце скос 23, взаимодействующий с другим скосом 19 разрезной цилиндрической втулки 17, Коаксиальная нагрузка работает следующим образом.
СВЧ-энергия электромагнитной волны поступает в отрезок 1 коаксиальной линии передачи через коаксиальный соединитель
3, где поглощается резистором 6. Осевым перемец.,ением согласующего экрана 10 устанавливается требуемый уровень КСВ коаксиэльной нагрузки, Достижение соосности и стабильности положения резистора
6 относительно согласующего экрана 10 обеспечивается буртиком 9 цельного цилиндрического контактного элемента 8, который размещен в согласующем экране 10 с минимальным зазором, и упруго деформированными концами 14 лепестков 13 стаканообразной коронки 11. Фиксация положения согласующего экрана 10 в отрезке 1 коаксиэльной линии передачи осуществляется разрезной цилиндрической втулкой
17, равномерно обжимающей со всех сторон согласующий экран 10 за счет взаимодействия конических скосов 18 и 19 втулки
17 с соответствующими коническими скосами 21 проточки 20 и 23 заглушки 22, за счет ее продольного перемещения в направлении втулки 17, Формула изобретения
Коаксиальнэя нагрузка, содержащая отрезок коаксиальной линии передачи, к одному концу которого подключен коаксиальный соединитель, а конечной частью внутреннего проводника другого его конца является резистор, вывод которого гальванически соединен с цилиндрическим контактным элементом, имеющим со стороны резистора буртик, размещенный в согласующем экране, имеющем стаканообразную форму и внешний диаметр которого равен внутреннему диаметру внешнего проводника отрезка коаксиальной линии, причем согласующий экран установлен с возможностью осевого перемещения и снабжен фиксатором, отличающаяся тем, что, с целью повышения стабильности электрических параметров, цилиндрический контактный элемент выполнен цельным и соединен с выводом резистора в плоскости контактирования вывода с резистивным слоем, введена упругая стаканообразная коронка, установленная на цилиндрическом контактном элементе и закрепленная на его торце и радиус кривизны лепестков которой в поперечном сечении увеличивается в направлении к их концам, при этом внешние и внутренние кромки лепестков контактируют соответственно с внутренней поверхностью согласующего экрана и с внешней поверхностью цилиндрического контактного элемента, в буртик которого уперты концы лепестков, причем фиксатор выполнен в виде разрезной цилиндрической втулки, имеющей на торцах внешние конические скосы, надетой на согласующий экран и размещенной в проточке, которая выполнена нэ внут1597982
Корректор M.Ñàìáoðñêàÿ
Составитель А.Орлов
Техред M.Moðãåíòàë
Редактор И.Шулла
Заказ 3061 Тираж 437 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ренней поверхности внешнего проводника отрезка коаксиальной линии передачи и имеет конический скос, взаимодействующий с одним коническим скосом разрезной цилиндрической втулки, а на другом конце отрезка коаксиальной линии передачи установлена с возможностью продольного перемещения введенная заглушка, имеющая на торце скос, взаимодействующий с другим
5 скосом разрезной цилиндрической втулки.
