Устройство для защиты батарей статических конденсаторов, собранной в звезду с изолированной нейтралью

Устройство для защиты батарей статических конденсаторов, собранной в звезду с изолированной нейтралью

Иллюстрации

Показать все

Реферат



Изобретение относится к электроэнергетике, а именно к технике релейной защиты батарей статических конденсаторов (БСК) от внутренних повреждений. Цель изобретения - повышение чувствительности и расширение функциональных возможностей. Это достигается тем, что в состав устройства входят трансформатор 7 напряжения, регулируемый 5 и нерегулируемый 6 емкостные блоки, реле 8 максимального напряжения, фазосравнивающая схема 9. В нормальном эксплуатационном режиме напряжение на реле 8 максимального напряжения отсутствует. При возникновении внутреннего повреждения в одной из фаз БСК ее сопротивление изменяется, что приводит к появлению нескомпенсированного напряжения на реле максимального напряжения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 02 Н 7/16

ГОСУДАРСТВЕН1ЫЯ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4612991/24-07 (22) 05.12.88 (46) 07.10.90. Бюл. hh 37 (71) Производственное энергетическое объединение "Львовэнерго" и Львовский политехнический институт им. Ленинского комсомола . (72) В.Г.Садовский, О.С.Пилих, H.Н,Герасимюк и Е,А.Садовская (53) 621.316.925(088.8) (56) Авторское свидетельство СССР

М 1374331, кл. Н 02 Н 7/16, 1987, Типовые проектные решения. Шунтовые конденсаторные батареи 6-110 кВ открытой установки. Альбом IV, 1984. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ БАТАРЕИ

СТАТИЧЕСКИХ КОНДЕНСАТОРОВ, СОБРАННОЙ В ЗВЕЗДУ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ, Ы „1598033 А1 (57) Изобретение относится к электроэнер, гетике, а именно к технике релейной защиты батарей статических конденсаторов(БСК) от внутренних повреждений. Цель изобретения — повышение чувствительности и расширение функциональных возможностей.

Это достигается тем, что в состав устройства входят трансформатор 7 напряжения, регулируемый 5 и нерегулируемый 6 емкостные блоки, реле 8 максимального напряжения, фазосравнивающая схема 9. В нормальном эксплуатационном режиме напряжение на реле 8 максимального напряжения отсутствует. При возникновении внутреннего повреждения в одной из фаз БСК ее сопротивление изменяется, что приводит к появлению нескомпенсированного напряжения на реле максимального напряжения. 1 ил.

Изобретение относится к электроэнергетике, а именно к релейной защите конденсаторных батарей.

Цель изобретения — повышение чувствительности и расширение функциональныхх воэможностей.

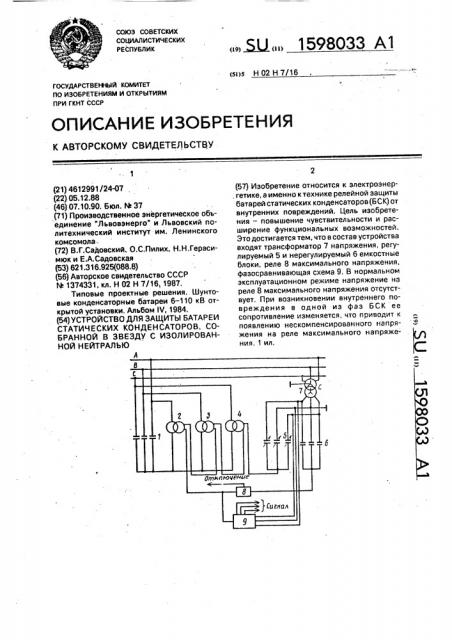

На чертеже изображено предлагаемое устройство.

В состав устройства входят конденсаторная батарея 1, параллельно каждой фазе которой подключены трансформаторы 2-4 напряжения, вторичные обмотки которых соединены последовательно с нейтральными точками регулируемого емкостного трехфазного блока 5 и нерегулируемого емкостного трехфазного блока 6, подключенных к вторичным обмоткам шинного трехфазного трансформатора 7 напряжения, и реле 8,максимального напряжения, параллельно которому подключен первый вывод фазосравнивающей схемы 9. К второ- му, третьему и четвертому выводам фазосравнивающей схемы 9 подключены пофазно вторичные обмотки шинного трехфазного трансформатора 7 напряжения.

Устройство работает следующим образом.

В нормальном эксплуатационном режиме напряжение в рассечке разомкнутого треугольника вторичных обмоток трансформаторов 2-4 напряжения, обусловленное неравенством емкостей фаз батареи 1 статических конденсаторов, компенсируется соответственно отрегулированным напряжением между нейтральными точками емкостного трехфазного регулируемого 5 и нерегулируемого 6 блоков. Таким образом, напряжение на реле 8 максимального напряжения отсутствует, При возникновении внутреннего повреждения в одной из фаз конденсаторной батареи 1 ее сопротивление изменяется, что приводит к появлению нескомпенсированного напряжения на реле 8 максимального напряжения. По факту совпадения в противофазе этого напряжения с одним из напряжений питающей сети на соответствующем выходе фазосравнивающей схемы 9 появляется сигнал. При превышении напряжения на реле 8 максимального напряжения уровня его уставки реле срабатывает и отключает батарею от сети.

Таким образом, предлагаемое устройство может быть применено в технике диагностирования и защиты конденсаторных батарей, что позволяет уменьшить ущерб от потерь электроэнергии в сетях, ущерб от ухудшения качества электроэнергии, Формула изобретения

Устройство для защиты батареи статических конденсаторов, собранной в звезду с изолированной нейтралью, содержащее три трансформатора напряжения, первичные обмотки которых имеют клеммы для

10 подключения параллельно к соответствующим фазам батареи, вторичные обмотки трансформаторов напряжения соединены в разомкнутый треугольник, первый вывод которого подключен .к первому выводу реле щ е е с я тем, что, с целью повышения чувствительности и расширения функциональных воэможностей, в него дополнительно введены регулируемый и

25 нерегулируемый емкостные трехфазные блоки, шинный трехфазный трансформатор напряжения, первичная обмотка которого имеет клеммы для подключения к соответствующим фазам сети питания батареи стати30 ческих конденсаторов, второй вывод реле максимального напряжения соединен с нейтральным выводом нерегулируемого емкостного трехфазного блока, фазные выводы которого вместе с фазными выводами регулируемого трехфазного емкостного

35 блока подключены к вторичной обмотке шинного трехфазного трансформатора напряжения, имеющей соединение "звезда", нейтральный вывод регулируемого трехфаз40 ного емкостного блока подключен к второму выводу разомкнутого треугольника, первый вывод вновь введенной фазосравнивающей схемы соединен с первым выводом ре ле напряжения, второй, третий и четвертый

45 выводы фазосравнивающей схемы соединены пофазно с вторичной обмоткой шинного трансформатора напряжения, при этом выход реле максимального напряжения включен в цепь отключения батареи, а три

50 выхода фазосравнивающей схемы пофазно включены в цепь сигнализации.

20 максимального напряжения, о т л и ч а ю
