Устройство для автоматического регулирования напряжения узла электрической сети

Устройство для автоматического регулирования напряжения узла электрической сети

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для управления режимами электрических систем. Цель - уменьшение колебания напряжения в узлах электрической сети у потребителей - достигается за счет разделения тока компенсации на переменную и постоянную составляющие. Постоянная составляющая, выделяемая фильтром 6 и проходящая через функциональный преобразователь 5, обеспечивает оптимальное напряжение в центре питания по условиям наименьшего количества потребляемой электроэнергии вне допустимого диапазона изменения напряжения. Переменная составляющая, выделяемая фильтром 9 и проходящая через усилитель, обеспечивает изменение напряжения в центре питания при колебаниях нагрузки у потребителей. 2 ил.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„ l 598044 (51)5 Н 02 J 3 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (61) 1171901 (21) 4447584/24-07 (22) 12.05.88 (46) 07.10.90. Бюл. № 37 (71) Куйбышевский политехнический институт им. В. В. Куйбышева (72) Е. Ю. Линькова, А. В. Лужнов и Ф. Н. Рассказов (53) 621.311.072.2 (088.8) (56) Авторское свидетельство СССР № 1171901, кл. Н 02 ) 3/12, 1982. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ

УЗЛА ЭЛЕКТРИЧЕСКОЙ СЕТИ (57) Изобретение относится к электротехнике и может быть использовано для управления режимами электрических систем.

Цель — уменьшение колебания напряжения в узлах электрической сети у потребителей — достигается за счет разделения тока компенсации на переменную и постоянную составляющие. Постоянная составляющая, выделяемая фильтром 6 и проходящая через функциональный преобразователь 5, обеспечивает оптимальное напряжение в центре питания по условиям наименьшего количества потребляемой электроэнергии вне допустимого диапазона изменения напряжения. Переменная составляющая, выделяемая фильтром 9 и проходящая через усилитель, обеспечивает изменение напряжения в центре питания при колебаниях нагрузки у потребителей. 2 ил.

1598044

Формула изобретения

3

Изобретение относится к электротехнике, может быть использовано для управления режимами электрических систем и является усовершенствованием устройства по авт. св. № 1171901.

Цель изобретения — уменьшение колебания напряжения в узлах электрической сети у потребителей.

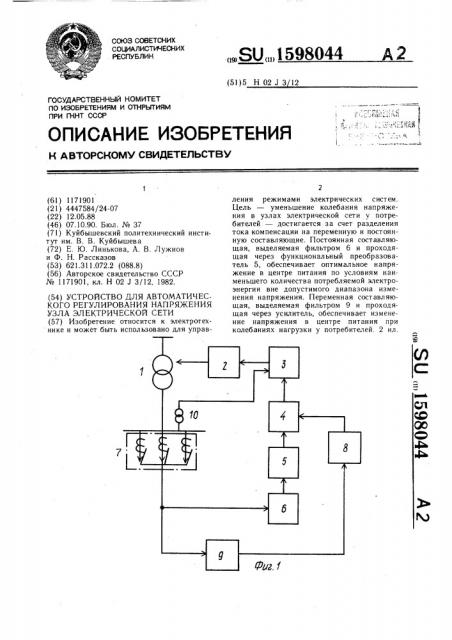

На фиг. 1 представлена блок-схема устройства для автоматического регулирования напряжения узла электрической сети; на фиг. 2 — график изменения напряжения в центре питания в функции тока для различных режимов работы функционального преобразователя.

Устройство содержит трансформатор 1 центра питания, переключение отпаек которого под нагрузкой осуществляется посредством привода устройства 2 РПН, управляемого блоком 3 автоматического регулирования напряжения. Первый вход блока 3 подключен к сумматору 4, первый вход которого через последовательно соединенные нелинейный функциональный преобразователь 5 и фильтр 6 постоянной составляющей подключен к блокам 7 токовой компенсации, а второй вход сумматора через последовательно соединенные блоки 8 усиления и фильтр 9 переменной составляющей также подключен к блокам 7 токовой компенсации. Блок 3 вторым входом подключен к датчику 10 напряжения.

По оси ординат (фиг. 2) отложены добавки напряжения в центре питания, а по оси абсцисс ток компенсации (ток на шинах центра питания).

В режиме работы при постоянной составляющей „,„колебаниям тока нагрузки (/) соответствуют изменения напряжения

,(t) в центре п итания. Это приводит к компенсации колебаний напряжения у потребителей, вызванные колебанием тока нагрузки. В режиме работы t„òoê нагрузки изменяется, а соответствующее напряжение V (t) постоянно, так как коэффициент передачи по переменной составляющей примерно равен нулю. В этом случае компенсации колебаний напряжения, вызванных колебанием тока нагрузки, не будет. Поэтому целесообразно сделать постоянным коэффициент передачи по переменной составляющей. Для этого необходимо разделить ток компенсации на переменную и постоянную составляющие.

Постоянная составляющая, проходя через нелинейный функциональный преобразователь, обеспечивает оптимальное напряжение в центре питания по условиям наименьшего количества потребляемой электроэнергии вне допустимого диапазона изменения напряжения.

Переменная составляющая тока компенсации, проходя через усилительный элемент, обеспечивает изменения напряжения в центре питания и осуществляет компенсацию колебания напряжения у потребителя.

Устройство работает следующим образом.

При изменении нагрузки в распределительной электрической сети сигнал с блоков 7 токовой компенсации подается на фильтры.

Фильтром 6 выделяется постоянная составляющая тока компенсации, которая, проходя через нелинейный функциональный преобразователь 5 и сумматор 4, посредством блока 3 автоматического регулирования напряжения устройства 2 РПК обеспечивает оптимальные законы изменения напряжения в центре питания в установившихся режимах х. Ф ил ьтром 9 выделяется переменная составляющая тока компенсации, которая, проходя через усилитель 8 и сумматор 4, обеспечивает изменение напряжения в центре питания, компенсирующее колебание напряжения у потребителей. С помощью датчика 10 напряжения осуществляется обратная связь по направлению для компенсации потерь напряжения питающей сети.

Уменьшение колебания напряжения повышает качество электроснабжения и снижает потери электрической энергии.

Устройство для автоматического регулирования напряжения узла электрической сети по авт. св. № 1171901, отличаюи ееся тем, что, с целью уменьшения колебания напряжения у потребителей, оно снабжено усилителем, фильтром постоянной составляющей и фильтром переменной составляющей, входы которых соединены с блоками токовой компенсации, выход первого фильтра через нелинейный функциональный преобразователь тока нагрузки подключен к первому входу сумматора, выход второго фильтра через усилитель соединен с вторым входом сумматора, выход сумматора соединен с блоком автоматического регулирования напряжения.

1598044

4ог

Уцд
