Способ получения катализатора для конверсии природного газа
Патент 159805
Авторы
Классы МПК
Способ получения катализатора для конверсии природного газа
Иллюстрации
Реферат

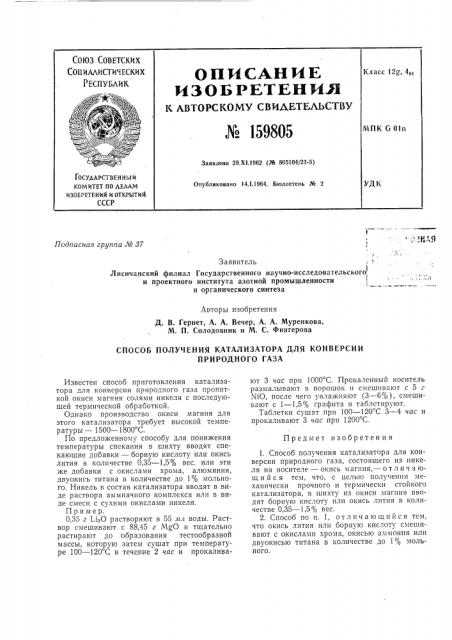

СО1ОЗ СОВЕТСКИ
C0I1ИАЛИСТИЧЕСКИХ
РЕСПУБЛИК опислник
И З О Б Р ЕТ Е Н И.Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 159805
Класс 12@, 4„
МПК G Oln
Заявлено 29.XI.1962 (№ 805104/23-5) ГОСУДАРСТВЕН Н Ы И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Опубликовано 14.1.1964. Бюллетень № 2
Пооггисная. epynna № 87
Заявитель
Лисичанский филиал Государственного научно-исследовательского; и проектного института азотной промышленности и органического синтеза
Авторы изобретения
Д. В. Гернет, А. А. Вечер, А. А. Муренкова, М. П. Солодовник и М. С. Фингерова
СПОСОБ ПОЛУЧЕНИЯ КАТАЛИЗАТОРА ДЛЯ КОНВЕРСИИ
ПРИРОДНОГО ГАЗА
Предмет изобретения
Известен способ приготовления катализатора для конверсии природного газа пропиткой окиси магния солями никеля с последующей термической обработкой.
Однако производство окиси магния для этого катализатора требует высокой темпер атур ы — 1500 — 1800 С.
По предложенному способу для понижения температуры спекания в шихту вводят спекающие добавки — борную кислоту или окись лития в количестве 0,35 — 1,5% вес. или эти же добавки с окислами хрома, алюминия, двуокись титана в количестве до 1% мольного. Никель в состав катализатора вводят в виде раствора аммиачного комплекса или в виде смеси с сухими окислами никеля.
Пример.
0,35 г Li О растворяют в 55 лги воды. Раствор смешивают с 88,45 г МдО и тщательно растирают до образования тестообразной массы, которую затем сушат при температуре 100 — 120 С в течение 2 час и прокаливают 3 час при 1000 С. Прокаленный носитель размалывают в порошок и смешивают с 5 г
МО, после чего увлажняют (3 — 6%), смешивают с 1 — 1,5 /О графита и таблетируют.
Таблетки сушат при 100 — 120 С 3 — 4 час и прокаливают 3 час при 1200 С.
1, Способ получения катализатора для конверсии природного газа, состоящего из никеля на носителе — окись магния,— о т л и ч а юшийся тем, что, с целью получения механически прочного и термически стойкого катализатора, в шихту из окиси магния вводят борную кислоту или окись лития в количестве 0,35 — 1,5% вес.
2. Способ IIO и. 1, отл и ч а ю щи йся тем, что окись лития илп борную кислоту смешивают с окислами хрома, окисью аммония или двуокисью титана в количестве до 1% мольного.
