Реферат



Изобретение относится к электромашиностроению и может быть использовано при изготовлении шихтованных пакетов магнитопроводов. Цель изобретения - улучшение качества магнитопроводов путем повышения стабильности их магнитных характеристик и обеспечения минимальных потерь. Процесс сжатия магнитопровода осуществляют со скоростью, определяемой по формуле U<SB POS="POST">сж</SB>=4<SP POS="POST">.</SP>10<SP POS="POST">-3</SP>(H<SP POS="POST">.</SP>F), где H - толщина пластин, см

F - частота переменного магнитного поля, с<SP POS="POST">-1</SP>. 1 ил.

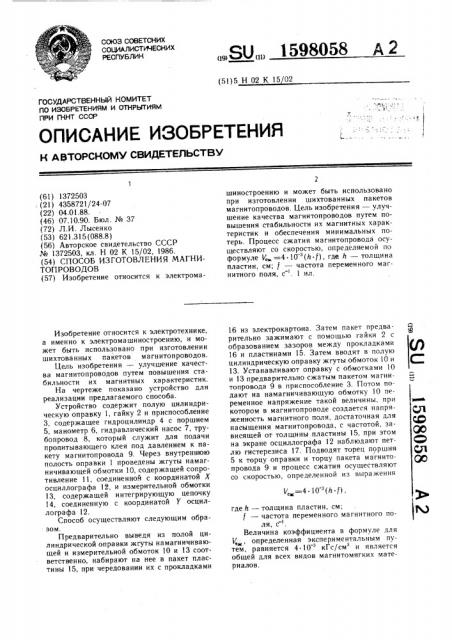

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 К 15 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А фТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

С:

Ж

ОО Р

Ql

=4 ° 10 (й f), ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

tlPM ГКНТ СССР (61) 1372503 (21) 4358721/24-07 (22) 04.01.88. (46) 07.10.90. Бюл. № 37 (72) Л.И. Лысенко (53) 621.315(088.8) (56) Авторское свидетельство СССР № 1372503, кл. Н 02 К 15/02, 1986. (54) СПОСОБ ИЗГОТОВЛЕНИЯ МАГНИТОПРОВОДОВ (57) Изобретение относится к электромаИзобретение относится к электротехнике, а именно к электромашиностроению, и может быть использовано при изготовлении шихтова нных пакетов магнитопроводов.

Цель изобретения — улучшение качества магнитопроводов путем повышения стабильности их магнитных характеристик.

На чертеже показано устройство для реализации предлагаемого способа.

Устройство содержит полую цилиндрическую оправку 1, гайку 2 и приспособление

3, содержащее гидроцилиндр 4 с поршнем

5, манометр 6, гидравлический насос 7, трубопровод 8, который служит для подачи пропитывающего клея под давлением к пакету магнитопровода 9. Через внутреннюю полость оправки 1 проведены жгуты намагничивающей обмотки 10, содержащей сопротивление 11, соединенноч с координатой Х осциллографа 12, и измерительной обмотки

13, содержащей интегрирующую цепочку

14, соединенную с координатой Y осциллографа 12.

Способ осуществляют следующим образом.

Предварительно выведя из полой цилиндрической оправки жгуты намагничивающей и измерительной обмоток 10 и 13 соответственно, набирают на нее в пакет пластины 15, при чередовании их с прокладками

„„SU„„1598058 А 2 шиностроению и может быть использовано при изготовлении шихтованных пакетов магнитопроводов. Цель изобретения — улучшение качества магнитопроводов путем повышения стабильности их магнитных характеристик и обеспечения минимальных потерь. Процесс сжатия магнитопровода осуществляют со скоростью, определяемой по формуле V =4 ° 10 (h. f), где и — толщина пластин, см; f — частота переменного магнитного поля, с . 1 ил.

16 из электрокартоиа. Затем пакет предварительно зажимают с помощью гайки 2 с образованием зазоров между прокладками

16 и пластинами 15. Затем вводят в полую цилиндрическую оправку жгуты обмоток 10 и

13. Устанавливают оправку с обмотками 10 и 13 предварительно сжатым пакетом магнитопровода 9 в приспособление 3. Потом подают на намагничивающую обмотку 10 переменное напряжение такой величины, при котором в магнитопроводе создается напряженность магнитного поля, достаточная для насыщения магнитопровода, с частотой, зависящей от толщины пластины 15, при этом на экране осциллографа 12 наблюдают петлю гистерезиса 17. Подводят торец поршня

5 к торцу оправки и торцу пакета магнитопровода 9 и процесс сжатия осуществляют со скоростью, определенной из выражения где h — толщина пластин, см;

f — частота переменного магнитного поля, с .

Величина коэффициента в формуле для

V, определенная экспериментальным путем, равняется 4 10 кГс/см и является общей для всех видов магнитомягких материалов.

1598058 формула изобретения

15

Составитель H. Богачев

Редактор Н. Рогулич Техред А. Кравчук Корректор О. Кравцова

Заказ 3065 Тираж 444 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1! 3035, Москва, 7K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101

Частота переменного магнитного поля выбирается равной рабочей частоте магнитопровода.

После включения гидронасоса 7 наблюдают за скоростью сжатия по манометру 6.

При этом площадь петли гистерезиса уменьшается. Одновременно подают клей под давлением в приспособление 3 через трубопровод 8 и измеряют магнитные характеристики магнитопровода по петле гистерезиса 17.

При достижении момента, когда площадь петли гистерезиса не изменяется (не уменьшается), подачу клея прекращают, усилие сжатия фиксируют с помощью гайки 2.

Остатки клея сливают через трубопровод 8.

Снимают с оправки жгуты намагничивающей 10 и измерительной 13 обмоток. Снимают пакет магнитопровода с оправкой из приспособления 3 и помещают пакет с оправкой в термошкаф с выдержкой необходимого времени при заданной температуре, очищают пакеты от клея и направляют на сборку.

Применение предлагаемого способа позволяет обеспечить улучшение качества шихтованных магнитопроводов за счет повышения стабильности их магнитных характе. ристик.

Способ изготовления магнитопроводов по авт.св. № 1372503, отличающийся тем, что, с целью улучшения качества магнитопроводов путем повышения стабильности их магнитных характеристик и обеспечения минимальных потерь, процесс сжатия осуществляют со скоростью V, определяемой из выражения

V =4 10 (Ь (), где h — толщина пластин, см;

f — частота переменного магнитного поля, с .
