Реферат



Изобретение относится к электросвязи. Цель изобретения - повышение точности детектирования за счет восстановления постоянной и низкочастотных составляющих модулирующего сигнала. Частотный детектор (ЧД) содержит усилитель-ограничитель 1, формирователи 2 и 3 импульсов перехода через ноль, синхронные одновибраторы (СО) 4 и 5, генератор 6 опорных импульсов, делитель 7 частоты импульсов, инвертор 8, сумматор 9, фильтр нижних частот (ФНЧ) 10. Последовательности стабильных по длительности импульсов, сформированные в СО 4 и 5, после инвертора 8 складываются в сумматоре 9, образуя двухполярный импульсный сигнал, и фильтруется ФНЧ 10, выходной сигнал которого является выходным сигналом ЧД. 1 ил.

COeS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„.SU„„1598108 (1) Н 03 Р 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ пО изОБРетениям и ОтнРытиям

ПРИ ГННТ СССР (21) 4329834/24-09 (22) 17.11.87 (46) 07. 10.90. Н. И 37 (72) Е.М.Хайкин (53) 621.376.33 (088.8) (56) Патент СЫА к -4504792, кл. Н 03 D 3/00, 1983. (54) ЧАСТОТНЫЙ ДЕТЕКТОР (57) Изобретение относится к электросвязи. Цель изобретения — повышение точности детектирования эа счет восстановления постоянной и. низкочастотных составляющих модулирующего сигнала, Частотный детектор (ЧД) содер2 жит усилитель-ограничитель 1, формирователи 2 и 3 импульсов перехода через ноль, синхронные одновибраторы (CO) 4 и 5, генератор 6 опорных импульсов, делитель 7 частоты импульсов, инвертор 8, сумматор 9, фильтр нижних частот (ФНЧ) !О. Последовательности стабильных по длительности импульсов, сформированные в СО 4 и 5, после инвертора 8 складываются в сумматоре 9, образуя двухполярный импульсный сигнал, и фильтруется ФНЧ 10, выходной сигнал которого является выходным сигналом ЧД. 2 ил.

1598108

Изобретение относится к электросвязи и радиотехнике и может йспользоваться в приемной аппаратуре связи и радиоизмерительной технике.

Целью изобретения является повы5 щенке точности детектирования за счет восстановления постоянной и низкочастотных составляющих модулирующего сигнала.

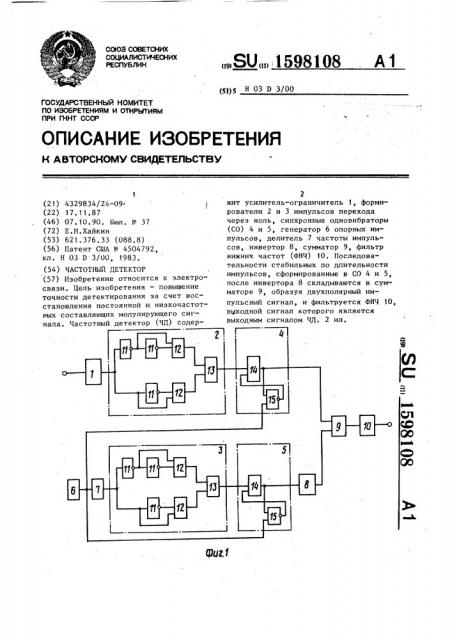

На фиг. 1 приведена структурная схема предлагаемого частотного детектора; на фиг. 2 — временные диаграммы, поясняющие его работу.

Частотный детектор содержит усилитель-ограничитель 1, первый и второй формирователи 2 и 3 импульсов перехода через "0", первый и второй синхронные одновибраторы 4 и 5, генератор 6 опорных импульсов, делитель

7 частоты импульсов, инвертор 8, сумматор 9 и фильтр 10 нижних частот, причем первый и второй формирователи

2 и 3 импульсов перехода через "0" выполнены на трех элементах HE 11, двух элементах И 12 и элементе ИЛИ 13, а синхронные одновибраторы 4 и 5 выполнены на триггере 14 и счетчике 15.

Частотный детектор работает следующим образом.

Синусоидальный частотно-модулированный сигнал (фиг. 2 а) поступает на вход частотного детектора, преобразуется усилителем-ограничителем 1 в импульсный (фиг. 2 б), из которого первым формирователем.2 импульсов перехода через "0" формируются короткие импульсы (фиг. 2 .в), имеющие . привязку к времени перехода входного синусоидального сигнала через "0", которые поступают на первый вход син40 хронного одновибратора 4, на счетный вход которого поступают импульсы с генератора 6 опорных импульсов, час,тота следования которых в И раэ боль45 ше несущей частоты входного сигнала, Первый синхронный одновибратор 4 формирует импульсы, отличающиеся по длительности друг от друга не более, чем на период следования импульсов генератора 6 опорных импульсов (фиг. 2 r), длительность формируемых импульсов определяется периодом опорных импульсов и емкостью счетчика 15 импульсов первого синхронного одновибратора 4, выполненного на триггере 14 и счетчике 15 импульсов.

Аналогичным образом формируются импульсы опорной несущей частоты вторым синхронным одновибратором 5 (фиг. 2 ж) - путем деления частоты следования опорных импульсов генератора 6 делителем 7 частоты импульсов (фиг. 2 д) с коэффициентом деления N и формирования из выходных импульсов делителя формирователем 3 импульсов периода через "0" коротких импульсов, используемых для запуска второго синхронного одновибратора 5 (фиг. 2 е). формирователи 2 и 3 импульсов перехода через "0" выполнены по двухканальной схеме . Первый канал содержит последовательно соединенные первый и второй элементы НЕ 11 и элемент И 12, выход которого подключен к первому входу элемента ИЛИ 13. Второй канал содержит последовательно соединенные третий элемент НЕ 11 и второй элемент

И 12, выход которого подключен к второму входу элемента ИЛИ 13, причем в каждом канале второй вход элемента

И 12 соединен с входом второго и третьего элементов НЕ 11 соответственно. Первый и второй синхронные одновибраторы выполнены по схеме, содержащей триггер 14 и счетчик 15; выход которого соединен с входом установки в "0" триггера 14, счетный вход которого соединен с выходом соответствующего элемента ИЛИ 13 первого и второго каналов, а выход триггера 14 каждого канала подключен к входу соответствующего счетчика 15 импульсов, счетный вход которого подключен к выходу генератора 6 опорных импульсов.

Выходные импульсы первого синхронного одновибратора 4 поступают на первый вход сумматора 9, на второй вход которого поступают .импульсы с выхода второго синхронного одновибратора 5 через инвертор 8 (фиг, 2 з). На выходе сумматора 9 образуется суммарный сигнал (фиг. 2 и), который поступает на вход фильтра 10 нижних частот, выходной сигнал которого является выходным сигналом частотного детектора (фиг. 2 к)., Детектирование входного сигнала устройством, у которого устранена инструментальная постоянная составляющая за счет использования цифровых формирователей импульсов перехода через "0". и синхронных одновнбраторов, позволяет получить выходной демодулированный сигнал со всеми спектральными составляющими, т,е. с постоянной

1598108 а

Фиг.2 и низкочастотными составляющими спектра модулирующего сигнала.

Таким образом, использование в предлагаемом частотном детекторе циф5 рового метода формирования калиброванных по длительности импульсов, поступающих на входы сумматора,.позволяет повысить точность детектирования частотно-модулированного сигнала за счет восстановления при детектировании постоянной и низкочастотных составляющих спектра модулирующего сигнала.

Формула изобретения

Частотный детектор, содержащий усилитель-ограничитель, вход которого является входом частотного детектора, 20 инвертор, последовательно соединенные сумматор и фильтр нижних частот, выход которого является выходом частотного детектора, о т л и ч а ю— шийся тем, что, с целью повышения точности детектирования sa счет восстановления постоянной и низкочастотных спектральных составляющих спектра модулирующего сигнала, в него введены последовательно соединенные первый формирователь импульсов перехода через "0" и первый синхронный; одновибратор, послЕдовательно соединенные генератор опорных импульсов, делитель частоты импульсов, второй формирователь импульсов перехода через "0" и второй синхронный одновибратор, выход которого через инвертор подключен к второму входу сумматора, первый вход которого соединен с выходом первого синхронного одновибратора, причем счетные входы первого и второго синхронных одновибраторов соединены с выходом генератора опорных импульсов.
