Многоканальный усилитель постоянного напряжения

Многоканальный усилитель постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и измерительной технике. Цель изобретения - упрощение устройства. Многоканальный усилитель постоянного напряжения содержит входной коммутатор 1, дешифратор 2, широтно-импульсный модулятор (ШИМ) 4, N ключевых усилителей 14, N фильтров 15. Цель изобретения достигается за счет использования одного ШИМ для преобразования входного сигнала во всех усилительных каналах устройства. 1 ил.

СОЮЗ СОВЕТСНИХ

СО14ИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

11 А1 (19) (И) (У1) H 03 F 3/217

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A8TOPCHOMV СВйдЕТЕЛЬСТВУ .%

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4275874/24-09 (22) 03. 07, 87 (46) 07. 10.90. Бюл. Р 37 (72) Б.Н.Игнатов, И.С.Козлов, Б.Г.Фишер и И.Б.Ямпольский (53) 621.375.026 (088.8) (56) Авторское свидетельство СССР

N 1179517, кл. Н 03 F 3/217, 03.08.82.

03,08.82. (54) ИНОГОКАНАЛЬНЫЙ УСИЛИТЕЛЬ 11ОСТОЯННОГО !!А11РЯ)КЕНИЯ

1 2 (57) Изобретение относится к автоматике и измерительной технике. Цель изобретения — упрощение устройства.

Многоканальный усилитель постоянного напряжения содержит входной коммутатор 1, дешифратор 2, широтно-импульсный модулятор (ШИН) 4, N ключевых усилителей 14, N фильтров 15. Цель изобретения. достигается за счет использования одного ШИИ для преобразования входного сигнала во всех усилительных каналах устройства. 1 ил, 1598111

Изобретение относится к автоматике и измерительной технике и может быть использовано в вычислительных и информационных устройствах для уси5 ления сигналов, снимаемых с датчиков контроля и управления.

Цель изобретения — упрощение устройства.

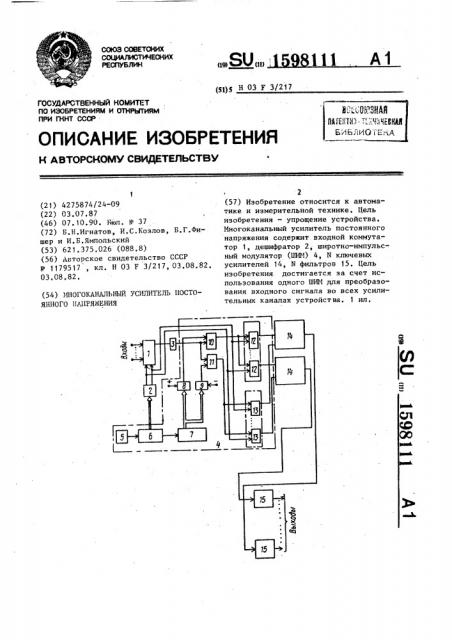

На чертеже представлена электрическая структурная схема многоканального усилителя постоянного напряжения.

- Иногоканальный усилитель содержит входной коммутатор 1, дешифратор 2, элемент 3 задержки, широтно-импульсный модулятор (ШИМ) 4, генератор 5 тактовых импульсов, первый и второй счетчики 6 и 7, первый и второй цифроаналоговые преобразователи (ЦАП) 8 и 9, первый и второй компараторы 10 20 и 11, N триггеров 12, N дополнительных триггеров 13, N ключевых усилителей 14, N фильтров 15 нижних частот.

Многоканальный усилитель постоян- 25 ного напряжения работает следующим образом.

В исходном состоянии первый и второй счетчики 6 и 7, триггеры 12 и дополнительные триггеры 13 устанавливаются в исходное состояние. Под воздействием выходных импульсов генератора 5 на выходах первого счетчика

6 формируется монотонно возрастающий цифровой код. В соответствии с этим кодом на выходах дешифратора 2 вырабатываются распределенНые во времени импульсы управления, поступающие на управляющие входы триггеров 12 и дополнительных триггеров 40 ,13 .и обеспечивающие последовательное подключение ключевых усилителей 14 к выходам первого и второго компараторов 10 и 11.

Одновременно с этим соответствующий входной сигнал поступает через входной коммутатор 1 на входы первого и второго компараторов 10 и 11, на другие входы которых поступают опорные и противофазные ступенчато изменяющиеся напряжения, пропорциональ- 50 ные выходному цифровому коду, формирующемуся на выходе второго счетчика 7.

Благодаря этому обеспечивается последовательное сравнение величины входного напряжения всех каналов с изменяющимся во времени опорным напряжением во время одного такта работы второго счетчика.7.

Переключение триггеров 12 и дополнительных триггеров 13 в единичное состояние осуществляется по заднему фронту выходного импульса дешифратора

2, если входное напряжение превышает опорное напряжение соответствующей полярности, а переключение в нулевое состояние осуществляется в момент времени, когда входное напряжение становится менее опорного напряжения.

Таким образом, на выходах триггеров 12 и дополнительных триггеров 13 в каждом канале формируются сигналы, длительность которых пропорциональна входному напряжению на соответствующем входе устройства, а частота определяется частотой генератора 5.

Широтно-импульсные сигналы с выходов триггеров 12 и дополнительных триггеров 13 поступают на соответствующие ключевые усилители 14, усиливаются в них и через фильтры 15 передаются на выход устройства.

Положительный эффект изобретения достигается за счет выполнения широтно-импульсного модулятора 4 по многоканальной схеме.

Формула и з обретения

Многоканальный усилитель постоянного напряжения, содержащий последовательно соединенные i-й ключевой усилитель и 1-й выходной фильтр нижних частот, где i.=1,2,...,N, широтно-импульсный модулятор, о т л и— ч а ю шийся тем, что, с целью упрощения устройства, широтно-импульсной модулятор выполнен на последовательно соединенных генераторе тактовых импульсов, первом счетчике, втором счетчике, первом цифроаналоговом преобразователе и первом компараторе, на N триггерах, входы которых соединены с выходом первого компаратора, на последовательно соединенных втором цифроаналоговом преобразователе и втором компараторе, на N дополнительных триггерах, входы которых соединены с выходом второго компаратора, на последовательно соединенных входном коммутаторе и элементе задержки, а также на дешифраторе, при этом входы входного коммутатора являются соответствующими входами многоканального усилителя постоянного наСоставитель В.Зарщиков
