Устройство для измерения отношения сигнал/шум

Устройство для измерения отношения сигнал/шум

Иллюстрации

Показать все

Реферат



Изобретение относится к технике связи. Цель изобретения - повышение точности. На вход устройства подается телеграфный сигнал. Измеритель 1 формирует два импульса, сдвинутых друг относительно друга. Первый подается на вход сброса счетчика 10 блока 6, второй-на усреднитель 15. На счетный вход счетчика 10 подаются импульсы с выхода счетчика 2 измерителя 1, характеризующие превышение длины отрезка одного знака заданной. При заполнении счетчика 10 с его выхода подается сигнал, характеризующий забитые каналы. Данный выход счетчика является вторым выходом устройства. Блок 6 вычисляет искажения сигнала по длительности. В зависимости от длительности искажений коммутатор 9 подключает к входу усреднителя 15 выход вычитателя 8 или выход счетчика 2 измерителя 1, т.е. формируется абсолютная величина искажений, которая поступает на вход усреднителя 15. Усреднитель 15 усредняет полученную величину искажений по каждому изменению знака телеграфного сигнала, определяемого управляющим сигналом с сумматора 5 измерителя 1. С выхода усреднителя 15 сигнал подается на функциональный преобразователь, где формируется сигнал, равный отношению сигнал/шум.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 щ)5 Н 04 L 12/26//Н 04 В 3 46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ДО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 448121 1/24-09 (22) 05.07.,88 (46) 07 ° 10.90. Бюл. Р 37 (72) А.N.Êèñåëåâ и Б.Н.Ярошевич (53) 621.396.66.(088,8) (56) Авторское свидетельство СССР

Н"- 1099404, кл. Н 04 L 11/08//Н 04 В 3/46, 1983. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ GTHOНЕНИЯ СИГНАЛ/ИУМ (57) Изобретение относится к технике связи. Цель изобретения — повышение точности. На вход устройства подается телеграфный сигнал . Измеритель 1 формирует два импульса, сдвинутых друг относительно друга. Первый подается на вход сброса счетчика 10 блока б, второй — на усреднитель 15.

На счетный вход счетчика 10 подаются импульсы с выхода счетчика 2 измерителя 1, характеризующие превышение

1 «!3ЙЗ Й5Ъ \ФЮМ ЗВ(ЮЮ и ю 1 (ÄÄSUÄÄ 1598194 длины отрезка одного знака заданной.

При заполнении счетчика 10 .с его выхода подается сигнаЛ, характеризующич забитые каналы. Данный выход счетчика является вторым выходом устройства. Елок 6 вычисляет искажения сигнала по длительности. В зависимости от длительности искажений коммутатор 9 подключает к входу усреднителя 15 выход вычитателя 8 или выход счетчика 2 измерителя 1, т.е. формируется абсолютная величина искажений, которая поступает на вход усреднителя 15. Усреднитель 15 усредняет полученную величину искажений по каждому изменению знака телеграфного сигнала, определяемого управляющим сигналом с сумматора 5 измерителя 1.

С выхода усреднителя 15 сигнал подается на функциональный преобразова-. тель, где формируется сигнал, равный отношению сигнал/шум. 1 ил.

1598194

Изооретение относится к технике радиосвязи и может использоваться . для контроля телеграфных каналов связи в автоматизированных системах передачи дискретной информации, в устройствах разнесенного приема сигналов при вычислении весовых коэффициентов и другой приемной аппаратуре .

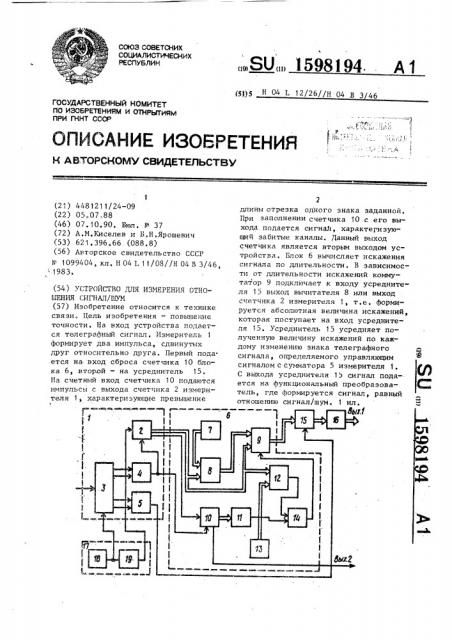

Цель изобретения — повышение точ- 10 ности, На чертеже представлена структурная электрическая схема предлагаемого устройства.

Устройство для измерения отноше- 15 ния сигнал/шум содержит измеритель 1 длительности сигнала, состоящий чз счетчика 2, регистра 3 сдвига, первого 4 и второго 5 сумматоРов по модулю два, блок 6 вычисления иска- 20 жений сигнала по длительности, состоящий из первого блока 7 памяти, вычитателя 8, коммутатора 9, счетчика 10, элемента KBI 11, компаратора 12, второго блока t3 памяти и элемента И 14, 25 усреднитель 15, функциональный преобразователь 16 и блок 17 управления, состоящий из генератора 18 импульсов и делителя 19 частоты.

Устройство работает следующим ЗО образом.

Телеграфный сигнал в виде случайного потока единиц и "нулей, искаженных воздействием шумов в канале связи, поступает на вход измерителя 1 длительности сигнала. При каждом измерении знака входного сигнала с помощью регистра 3 сдвига, первого 4 и второго 5 сумматоров по модулю два, подключенных к соответствующим выходам регистра 3 сдвига, формируются два импульса, сдвинутых во времени относительно друг друга, причем сначала формируется тактовый импульс, подаваемый на усреднитель 15, затем импульс сброса — на соответствующие входы счетчиков 2 и 10. В то же время на счетный вход счетчика 2 с выхода делителя 19 блока 17 управления подаются импульсы с частотой л,, соответствующей скорости телеграфирования и точности измерения длительности принимаемых сигналов . Полный объем счетчика 2 соответствует длительности неискаженного элемента те55 леграфного сигнала Т о и равен п =

= Т Й„. Если длительность непрерывного отрезка входного телеграфного сигнала одного знака Т больше Т, то с выхода счетчика ? после каждого его полного цикла счета подае. : ся импульс на вход счетчика 10 блока 6.

При достижении счетчиком 10 определенного наперед заданного числа Он самоблокируется и выдает сигнал на второй выход устройства о том, что канал связи поражен мощной узкополосной помехой, создающей на входе устройства непрерывное нажатие или

tl ll отжатие, В таком состоянии счетчик 10 остается до поступления очередного импульса сброса. В то же время с выхода счетчика 2 остаток m от делителя Т на Т подается на входы вычитателя 8, коммутатора 9 и компаратора 12. На другой вход вычитателя 8 поступает с первого блока 7 паМЯТИ ПОСТОЯННОЕ ЧИСЛО П, ИЗ КОТОРО го вычитается m. С выхода вычитателя 8 разность п — m поступает на второй вход коммутатора 9. На второй вход компаратора 12 поступает постоянное число n/2 с выхода второго блока 13 памяти. Компаратор 12 выдает логическую "1" при m < n/2 которая подается на элемент И 14, На другой вход элемента И 14 поступает сигнал с выхода элемента ИЛИ 11, входы которого подключены к выходам счет-:-ика 10.

Если длительность непрерывного отрезка телеграфного сигнала одного знака Т больше Тд, то на выходе первого элемента MJill 11 будет логическая

"1", в противном случае "0", т.е. с выхода элемента И 14 на управляющий вход коммутатора 9 приходит логичес1 кая "1", если m - -2- и.Т )Т,. ПРИ

I этом коммутатор 9 подключает выход счетчика 2 к информационному входу усреднителя 15. При поступлении на управляющий вход коммутатора 9 логического "0 к информационному входу усреднителя 15 подключается выход вычитателя 8. Таким образом, с выхода коммутатора 9 все отсчеты измерений искажений сигнала подаются непосредственно на вход усреднителя 15 и учитываются в нем для вычисления среднего значения при поступлении тактовых импульсов с выхода второго сумматора 5 по модулю два при каждом измеНении знака входного телеграфного сигнала. Далее по средним значениям временных искажений функциональный преобразователь 16 однозначно опре1598194

Формула изобретения

Составитель В. Курков

Редактор С.Пекарь Техред М.Моргентал

Корректор H.Koðoëü

Тираж 522

Заказ 3072

Подписное

ВНИИПИ Государственного кола тета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, iK-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 деляет средние значения отношений сигнал/шум. Значения отношений сигнал/шум, соответствующие средним зна. чениям модулей временных искажений, записываемых в функциональный преобразователь 16, определяются аналитически и уплотняются опьггным путем.

Работа измерителя 1 длительности сигнала синхронизирована импульсами, поступающими с выходов генератора 18 импульсов и делителя 19 частоты блока 17 управления. Для обеспечения заданной точности измерения длительности сигналов, определяемой частотой f частота тактовых импульсов

f „ формируемых генератором 18 импульсов и подаваемых на вход регистра 3 сдвига, должна бьггь в несколько раз выше частоты f например fр = 8f.

"1 и создавать необходимую задержку импульсов сброса счетчиков 2 и 10 относительно тактовых импульсов, подаваемых на усреднитель 15, с учетом быстродействия блока 6.

Устройство для измерения отношения сигнал/шум, содержащее последовательно соединенные блок управления, измеритель длительности сигнала, второй вход которого соединен с вторым выходом блока управления, а третий вход является входом устройства, блок вычислений искажений по длительности, второй и третий входы которого соединены соответственно с вторым и третьим выходами измерителя длительности сигнала, а второй выход является вторым выходом устройства, усреднитель и функциональный преобразователь, выход которого является

20 первым выходом устройства, о т л и— ч а ю щ е е с я тем, что, с целью повышения точности, четвертый выход измерителя длительности сигнала сое-, динен с управляющим входом усреднителя.
