Устройство для подачи деталей

Устройство для подачи деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано при ориентированной подаче деталей в технологическое оборудование различного назначения. Целью изобретения является повышение надежности устройства в работе за счет ориентации деталей в процессе их выдачи. При подаче сжатого воздуха поочередно в гибкие эластичные шланги, привода 7, расположенные на основании 1 по обеим наружным поверхностям боковых стенок 3 бункера 2, последний начинает совершать качательное движение заданной частоты и величины вокруг оси 6, закрепленной на основании 1. Благодаря тому что боковые стенки 3 и дно бункера в виде канала 4 выполнены наклонными , а ось 6 поворота бункера 2 расположена параллельно продольной оси канала и ниже его, детали в процессе подачи за счет центробежных сил, содействую цих отрыву деталей от боковых сгенок 3, вначале ориентируются вдоль своей продольной оси, а затем поочередно западают в канал 4 дна бункера 2 и под собственным весом поступают по нему в зону выдачи. Перегородка 5, расположенная над наклонным каналом 4 симметрично боковым стенкам 3, способствует предварительной ориентации детали при загрузке бункера 2, предохраняя от больших перекосов, а в процессе ориентации содействует поштучной подаче деталей в канал 4 поочередно из двух Групп деталей, расположенных справа .(слева) от перегородки 5. 1 з.п.ф-лы, 2 ил. Ф М сд со 00 00 CD

СОЮЗ СОВЕТОНИХ

PECfMiËÈН

А1

mSU

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ П4НТ СССР (21 ) 4499083/08 (22) 28. 10.88 (46) 30.05.91. Бюл. Р 20 (71) Научно-производственное объединение по технологии машиностроения для животноводства и кормопроизводства "РостНИИТМ" (72) 10.В.Гявгянен (53) 62-229.6(088.8) (56) Малов А.П.Загрузочные устройства для металлорежуших станков. N.: Машиностроение, 1965, с. 375, ф.234. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению и может быть использовано при ориентированной подаче деталей в технологическое оборудование различного назначения. Целью изобретения является повышение надежности устройства в работе за счет ориентации деталей в процессе их выдачи. При подаче сжатого воздуха поочередно в гибкие эластичные шланги, привода 7, расположенные на основании 1 по обеим наружным поверхностям боковых стенок

3 бункера 2, последний начинает со2 вершать качательное движение заданной частоты и величины вокруг оси 6, закрепленной на основании 1. Благодаря тому что боковые стенки 3 и дно бункера в виде канала 4 выполнены наклонными, а ось 6 поворота бункера 2 расположена параллельно продольной оси канала и ниже его, детали в процессе подачи за счет центробежных сил, содействующих отрыву деталей от боковых стенок 3, вначале ориентируются вдоль своей продольной оси, а затем поочередно западают в канал 4 дна бункера 2 и под собственным весом поступают по нему в зону выдачи. Перегородка 5, расположенная над наклонным каналом 4 симметрично боковым Е стенкам 3, способствует предварительной ориентации детали при загрузке бункера 2, предохраняя от больших перекосов, а в процессе ориентации

Ю содействует поштучной подаче деталей в канал 4 поочередно из двух групп деталей, расположенных справа (слева) от перегородки 5. 1 э.п.h-лы, 2 ил.

1598369

Изобретение относится к машиностроению и может быть использовано при ориентированной подаче деталей в технологическое оборудование различного

5 назначения.

Целью изобретения является повышение надежности устройства в работе эа счет ориентации деталей в.процессе их выдачи. t0

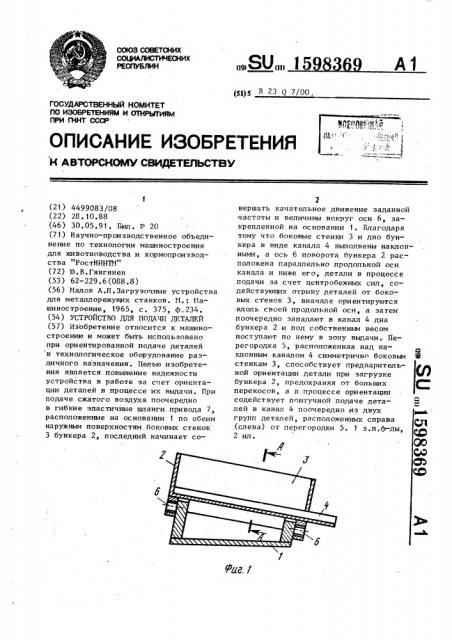

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Устройство дпя подачи деталей содержит основание 1 и бункер 2 с на, клонными боковыми стенками 3, дно в виде наклонного канала 4 и перегородкой 5, закрепленной над каналом 4 симметрично боковым стенкам 3 бункера 2.

Бункер 2 установлен на оси 6, закрепленной на основании 1 с возможностью качательного движения от привода 7. Ось 6 расположена параллельно продольной оси канала 4 и ниже уровня дна бункера 2. 2S

Привод 7 выполнен в виде гибких эластичных шлангов, уложенных в соответствующих пазах основания 1 вдоль наружной части боковых стенок 3 бункера 2 и связанных с распределитель- 0

I ной системой (не показана) подачи сжатого воздуха.

Устройство работает следующим образом.

Летали типа .дпииномерных стержней навалом загружаются в бункер 2. При .подаче сжатого воздуха поочередно в гибкие эластичные шпанги привода 7 по обеим боковым сторонам бункера 2 последний получает касательное движение вокруг оси 6, закрепленной на ос- 40 новании 1. Частота и угол качания бункера 2 зависят соответственно от заданного времени срабатывания распределительной системы подачи сжатого

45 воздуха и размеров эластичных шлангов, способных деформироваться (растягиваться) под действием давления сжатого воздуха. Расположение оси 6 поворота бункера 2 ниже уровня его дна позволяет деталям при указанном колебательном движении за счет центробежных сил отрываться от наклонных боковых стенок 3, ориентироваться вдоль своей продольной оси и под собственным весом перемещаться вниз к, наклонному каналу бункера 2. Западая поочередно в канал 4, детали перемещаются по нему в зону выдачи. !

Перегородка 5, расположенная внутри бункера 2, способствует поочередному эападанию деталей в наклонный канал 4 иэ двух параллельно расположенных групп деталей и одновременно не позволяет деталям занять неудобное (поперек бункера) положение при их нагрузке, затрудняющее ориентацию деталей в процессе выдачи.

Формула изобретения

1. Устройство для подачи деталей, содержащее бункер с наклонными боковыми стенками, установленный на оси, закрепленной на основании, и связанный с приводом его разворота, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, дно бункера выполнено в виде наклонного канала, расположенного вдоль боковых стенок, а ось поворота бункера расположена под вьппеукаэанным наклонным каналом и параллельно его продольной оси.

2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что оно снабжено перегородкой, закрепленной над наклонным каналом, симметрично боковым стенкам бункера.

1598369

Корректор С; Г)екмар

Техред М,Дидык

Редактор О. Рркова

Заказ 2561 Тираж 529 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

l13035, Москва, Ж-35, Раушская наб., д. ч/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
