Л. Л. Балыбердин и А. А. Шиловский

МНОГОМОСТОВОЙ ПРЕОБРАЗОВАТЕЛЪ

Изобретение относится к многомостовым преобразователям с параллельно-последовательным соединением мостов и выравнивающими устройствами nо вторичных обмотках трансформатора.

Отличительная особенность предложенного преобразователя в том, что его выравнивающие устройства установлены только в нечетных вторичных обмотках (при нечетном числе последовательно соединенных мостов) или в нечетных и последней вторичной обмотке (при четном числе последовательно соединенных мостов), что повышает к. п. д. и упрощает преобразователь.

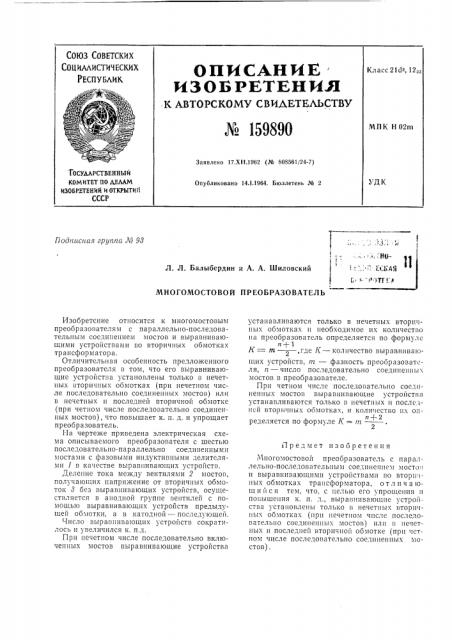

На чертеже приведена электрическая схема описываемого преобразователя с шестью последовательно-параллельно соединенными мостами с фазовыми индуктивными делителями 1 в качестве выравнивающих устройств.

Деление тока между вентилями 2 мостов, получающих напряжение от вторичных обмоток 3 без выравнивающих устройств, осуществляется в анодной группе вентилей с помощью выравнивающих устройств предыдущей обмотки, а в катодной — последующей. с1исло выравнивающих устройств сократилось и увеличился к. п.д.

При нечетном числе последовательно включенных мостов выравнивающие устройства устанавливаются только в нечетных вторичных обмотках и необходимое их количество на преобразователь определяется по формуле и+1

К = т 2,где К вЂ” количество выравнивающих устройств, m — фазность преобразователя, n — число последовательно соединенных мостов в преобразователе.

При четном числе последовательно соединенных мостов выравнивающие устройства устанавливаются только в нечетных и послс1нсй втор|ншых обмотках, и количество их onn+2 ределяется по формуле К = т

Предмет изобретения

Многомостовой преобразователь с параллельно-последовательным соединеш|см мостов и выравнивающими устройствами во вторн:iных обмотках трансформатора, отличаюшийся тем, что, с целью его упрощения и повышения к. п. д., выравнива|ощпе устройства установлены только в нечетных вторичных обмотках (при нечетном числе последовательно соединенных мостов) илн г нечетных и последней вторичной обмотке (при четном числе последовательно соединенных мостов).
