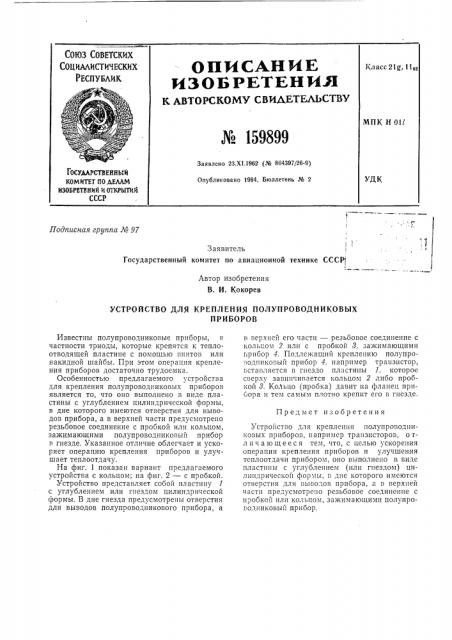

ОПИСАНИ ь

ИЗОБРЕТЕНИ Н

К ASTOPCKOMY СВИДЕТЕЛЬСТВУ

¹ 159899

Класс 21g, 11„

МПК Н 0)/

Заявлено 23.XI.!962 (№ 804397/26-9)

Опубликовано 1964. Бюллетень № 2

УДК

Подписная группа № 97

Заявитель

Государственный комитет по авиационной технике СССР

Автор изобретения

В. И. Кокорев

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПОЛУПРОВОДНИКОВЫХ

ПРИБОРОВ

Известны полупроводниковые приборы, v частности триоды, которые крепятся к теплоотводящей пластине с помощью винтов или накидной шайбы. При этом операция крепления приборов достаточно трудоемка.

Особенностью предлагаемого устройства для крепления полупроводниковых приборов является то, что оно выполнено в виде пластины с углублением цилиндрической формы. в дне которого имеются отверстия для выводов прибора, а в верхней части предусмотрено резьоовое соединение с пробкой или кольцом, зажимающими полупроводниковый прибор г гнезде, Указанное отличие облегчает и ускоряет операцию крепления приборов и улучшает теплоотдачу.

На фиг. 1 показан вариант предлагаемого устройства с кольцом; на фиг. 2 — с пробкой.

Устройство представляет собой пластину 1 с углублением или гнездом цилиндрической формы. В дне гнезда предусмотрены отверстия для выводов полупроводникового прибора, а

Предмет изобретения

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РеспуБлиК

ГОСУДАРСТВЕННЫ И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР в верхней его части — резьбовое соединение с кольцом 2 илп с пробкой 8, зажимающими г рибор 4. Подлежащш1 креплению полупроводниковый прибор 4, например транзистор, гставляется в гнездо пластины 1, которое сверху завинчивается кольцом 2 либо пробкой 8. Кольцо (пробка) давит на фланец прибора и тем самым плотно крепит его в гнезде.

Устройство для крепления полупроводниковых приборов, например транзисторов, о гл ич а ю щееся тем, что, с целью ускорения операции крепления приборов и улучшения теплоотдачи прибором, оно выполнено в виде пластины с углублением (или гнездом) цилиндрической формы, в дне которого имеются отверстия для выводов прибора, а в верхней части предусмотрено резьбовое соединение с пробкой илп кольцом, зажимающими полупрово,дниковый прибор. № 159899

Фиг. I

Фиг g
