Реферат



Изобретение относится к медицинской технике и позволяет сократить время процедуры и обеспечить дополнительное массажное воздействие. Для этого в конструкцию введены зубья 4 с закругленными концами для сухого массажа, а на противоположной стороне корпуса 1 выполнены зубья 5 с осевыми каналами 6, по которым поступает лекарственная среда, и шариками 8, которые при контакте с кожей вращаются и оказывают дополнительное воздействие на кожу выемками 9, расположенными на поверхности шариков 8. 1 ил.

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (191 1111 (5)}5 А 6! Н 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ . СВИДЕТЕЛЬСТВУ

Г,6

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

Г10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4393265/30-14 (22) 16.03.88 (46) 15.10.90. Бюл. Ф 38 (75) П.И.Шишкин (53) 615.82(088.8) (56) Авторское свидетельство СССР

It- 850041, кл. А 61 Н 11/00, 1978. (54) ИАССАЖНАЯ ЩЕТКА П.И.ШИШКИНА (57) Изобретение относится к медицинской технике и позволяет сократить время процедуры и обеспечить дополннтельное массажное воздействие, Для этого,в конструкцию введены зубья

4 с закругленными концами для сухого массажа, а на противоположной стороне корпуса I выполнены зубья 5 с осевыми каналами 6, по которым поступает лекарственная среда, и шариками 8, которые при контакте с кожей вращаются и оказывают дополнительное воздействие на.кожу выемками 9, распо" ложенными на поверхности шариков 8.

1 ил.

1599008 шариконого гнезда и переносят ее на кожу. В месте контакта с краями выемок кожа растягивается или сжимается.

Формула и з обретения

Составитель В.Б!ныркова

Техред Н.Олийнык Корректор О.Ципле

Редактор М.Циткина

Заказ 3102

Подписное

Тираж 504

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "11атент", г.Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике, а именно к устройствам для лечения, профилактики и ухода за кожей головы.

Целью изобретения является сокращение времени процедуры и обеспечение дополнительного массажного воздействия.

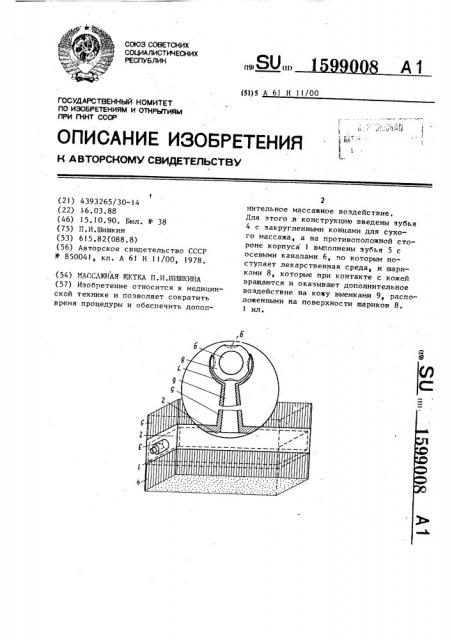

На чертеже изображено устройство, общий вид.

Устройство содержит корпус 1 с емкостью 2 и штуцером 3, зубья 4 с закругленными концами для сухого массажа, зубья 5 для мазевого .массажа, Зубья 5 имеют сквозные осевые каналы 6, соединенные с емкостью 2 и заканчинающиеся на концах шариковыми гнездами 7, в которых с возможностью вращения установлены шарики 8. Шарики 8 на поверхности имеют выемки 9.

П1етка может быть выполнена из пластмасс, металлов, композитов в любых комбинациях. Корпус может быть круглым, овальным или др., жестким, 25 упругим, эластичным и т,д., цельным или разъемным, с рукояткой или беэ нее.

Устройство работает следующим образам.

Сухой массаж кожи головы может проводиться как зубьями 4 для сухого массажа, так и зубьями 5 для мазеного массажа по известным методикам.

Для проведения.мазеного массажа ненеобходимо заполнить мазью емкость

2, ввести шарики 8 н контакт с кожей головы и производить массирующие движения. При этом шарики, находящиеся в контакте с кожей, проворачиваются, захватывают мазь своими выемками иэ

Массажная щетка, содержащая корпус с емкостью для лекарственной среды и расположенными на одной из его поверхностей зубьями со сквозными осевыми каналами и шариками на концах, отличающаяся тем, что, с целью сокращения времени процедуры и обеспечения дополнительного массажного воздействия„ она снабжена дополнительными зубьями с закругленными концами, расположенными на противоположной поверхности корпуса, а каждый шарик выполнен с выемками, расположенными по его рабочей поверхности, и установлен с возможностью вращения.
