Реферат



Изобретение относится к вертикальным автоматическим фильтр-прессам и позволяет обеспечить работу при повышенном давлении и упростить санитарную обработку фильтр-пресса. Фильтр-пресс содержит стойки 1, зажимное устройство 2, упорную 3, фильтровальные 4 и нажимную 5 плиты, П-образный коллектор 6, установленный на нажимной плите, упорный коллектор 7 с опорой 8, установленной на стойке 1, и коллектор фильтровальных плит 9. При сжатии плит коллекторы совмещаются и образуют единую коммуникацию для подвода суспензий и отвода фильтрата. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 В 01 D 25 12 цч

Ii т

1 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4474939/23-26 (22) 12.08.88 (46) 15.10.90. Бюл. № 38 (75) А. Ф. Калошин (53) 66.067.4 (088.8) (56) Малиновская Т. А. Разделение суспензий в химической промышленности, 1983, с. 108 — 114. (54) ФИЛ ЬТР-ПРЕСС (57) Изобретение относится к вертикальным автоматическим фильтр-прессам и позволяет

„„SU„„1599050 А 1 обеспечить работу при повышенном давлении и упростить санитарную обработку фильтр-пресса. Фильтр-пресс содержит стойки 1, зажимное устройство 2, упорную 3, фильтровальные 4 и нажимную 5 плиты, П-образный коллектор 6, установленный на нажимной плите, упорный коллектор 7 с опорой 8, установленной на стойке 1, и коллектор 9 фильтровальных плит. При сжатии плит коллекторы совмешаются и образуют единую коммуникацию для подвода суспензий и отводя фильтрата. 6 ил.

1599050 ных плит с таким же П-образным коллекто1 ом 6. Симметричное расположение необходимо для того, чтобы при сжатии фильтровальных плит 4 нажимная плита 5 испытывала равномерную нагрузку во избежание е 5 ее перекоса. При сжатии нажимная плита 5 перемешается вместе с П-образным коллектором 6, которые образуют совмещенную коммуникацию с коллектором 9 фильтров вальных плит и упорным коллектором 7.

Герметизация коллекторов осуществляется с помощью уплотнительных колец 10.

В процессе фильтрования по совмещенным коммуникациям подается фильтруемая и суспензия и отводится фильтрат. а Разжимается фильтр-пресс и вся совмещенная коммуникация в обратном порядке.

Применение изобретения позволит отказаться на подводящих и отводящих коммуникациях от резиновых шлангов, не выдерживающих давлений, на которые рассчитаны фильтр-прессы, а также от телескопических устройств, содержащих труднох доступные полости, затрудняющие санитарную обработку.

Формула изобретения

Изобретение относится к машинам и an паратам для разделения суспензий, а имен но к вертикальным автоматическим фильтр прессам, применяемым в химической и пи шевой промышленности.

Целью изобретения является обеспечени работы фильтр-пресса при повышенном дав ленин и упрощение его санитарной об работки.

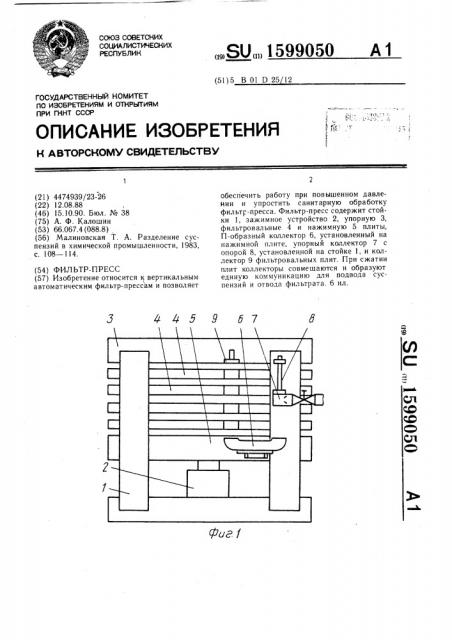

На фиг. 1 изображен фильтр-пресс разжатом состоянии; на фиг. 2 — то же в сжатом состоянии; на фиг. 3 — фильтр пресс, вид сверху; на фиг. 4 — 6 — соот ветственно коллектор фильтровальной пли ты, П-образный коллектор на нажимно плите и упорный коллектор с опорой н стойке в аксонометрии (расположены так как они располагаются на фильтр-прес се в разжатом состоянии).

Фильтр-пресс состоит из стоек 1, зажим ного устройства 2, упорной 3, фильтро вальных 4 и нажимной 5 плит, П-образ

íî -o коллектора 6, упорного коллектора 7 опоры 8, коллектора 9 фильтровальны плит, уплотнительных колец 10.

Фильтр-пресс работает следующим обра3 ом.

П-образный коллектор 6 устанавливают 25 на нажимной плите 5 симметрично относительно коллектора 9 фильтровальных плит и упорного коллектора 7 стойки 1. Для того чтобы усилие сжатия не деформировало стойки 1, упорный коллектор 7 связан с опорой 8. С противоположной стороны фильтр-пресса 3 симметрично расположен такой же коллектор 9 фильтровальФильтр-пресс, включающий стойки, зажимное устройство упорную, фильтровальные и наж имную плиты, отличающийся тем, что, с целью обеспечения его работы при повышенном давлении и упрощения санитарной обработки, нажимная плита содержит П-образный коллектор, а стойка — упорный коллектор и опору.
