Реферат



Изобретение относится к технике распыления жидкостей и может быть использовано для диспергирования суспензий в различных областях. Цель - увеличение производительности распылителя. Для этого конусный центробежный распылитель снабжен закрепленными на поверхности конического элемента вертикальными расширяющимися к его основанию лопатками, наклоненными к поверхности конического элемента в направлении отогнутых верхних кромок вертикальных ребер экрана. Увеличение производительности достигается путем уменьшения потерь жидкости при ее движении к распыливающей поверхности и сокращения времени подъема наружных слоев пленки из-за отсутствия их отставания от внутренних стенок. 2 ил.

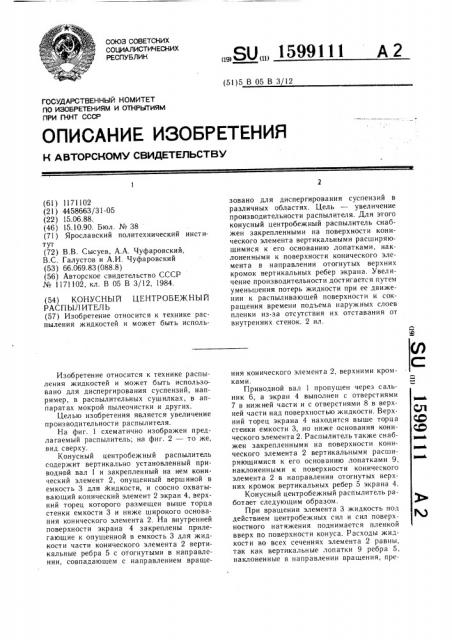

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1171102 (21) 4458663/31-05 (22) 15.06.88. (46) 15.10.90. Бюл. № 38 (71) Ярославский политехнический институт (72) В.В. Сысуев, А.А. Чуфаровский, В.С. Галустов и А.И. Чуфаровский (53) 66.069.83 (088.8) (56) Авторское свидетельство СССР № 1171102, кл. В 05 В 3/12, 1984. (54) КОНУСНЫЙ ЦЕНТРОБЕЖНЫЙ

РАСПЫЛИТЕЛЬ (57) Изобретение относится к технике распыления жидкостей и может быть испольИзобретение относится к технике распыления жидкостей и может быть использовано для диспергирования суспензий, например, в распылительных сушилках, в аппаратах мокрой пылеочистки и других.

Целью изобретения является увеличение производительности распылителя.

На фиг. 1 схематично изображен предлагаемый распылитель; на фиг. 2 — то же, вид сверху.

Конусный центробежный распылитель содержит вертикально установленный приводнвй вал 1 и закрепленный на нем конический элемент 2, опущенный вершиной в емкость 3 для Жидкости, и соосно охватывающий конический элемент 2 экран 4, верхний торец которого размещен выше торца стенки емкости 3 и ниже широкого основания конического элемента 2, На внутренней поверхности экрана 4 закреплены прилегающие к опушенной в емкость 3 для жидкости части конического элемента 2 вертикальные ребра 5 с отогнутыми в направлении, совпадающем с направлением враще„„SU„„1599111 А 2 (51)5 В 05 В 3 12 зовано для диспергирования суспензий в различных областях. Цель — увеличение производительности распылителя. Для этого конусный центробежный распылитель снабжен закрепленными на поверхности конического элемента вертикальными расширяющимися к его основанию лопатками, наклоненными к поверхности конического элемента в направлении отогнутых верхних кромок вертикальных ребер экрана, Увеличение производительности достигается путем уменьшения потерь жидкости при ее движении к распыливаюшей поверхности и сокращения времени подьема наружных слоев пленки из-за отсутствия их отставания от внутренних стенок. 2 ил. ния конического элемента 2, верхними кромкамии.

Приводной вал 1 пропущен через сальник 6, а экран 4 выполнен с отверстиями

7 в нижней части и с отверстиями 8 в верхней части над поверхностью жидкости. Верхний торец экрана 4 находится выше торца стенки емкости 3, но ниже основания конического элемента 2. Распылитель также снабжен закрепленными на поверхности конического элемента 2 вертикальными расширяющимися к его основанию лопатками 9, наклоненными к поверхности конического элемента 2 в направлении отогнутых верхних кромок вертикальных ребер 5 экрана 4.

Конусный центробежный распылитель работает следующим образом.

При вращении элемента 3 жидкость под действием центробежных сил и сил поверхностного натяжения поднимается пленкой вверх по поверхности конуса. Расходы жидкости во всех сечениях элемента 2 равны, так как вертикальные лопатки 9 ребра 5, наклоненные в направлении врашения, пре1599111

Формула изобретения

Ф1-72 1 Ру 2

Составитель А. Чвл-Борю

Редактор Ю. Середа Техред А. Кр а вчу к Корректор Н. Король

Заказ 3107 Тираж 555 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 пятствуют горизонтальному перемещению наружных слоев жидкости и их срыву. Образующаяся воронка гасится ребрами 5, Жидкость свободно поступает к конусу, перетекая через отверстия 8 и зазор между ребрами 5 и дном емкости 3. За счет того, что верхние кромки ребер 5 наклонены по направлению вращения конического элемента 2, жидкость, набегающая на них при вращении, направляется вверх, увеличивая расход.

Увеличение производительности распылителя достигается путем уменьшения потерь жидкости при ее движении к распыливающей поверхности и сокращения времени подъема наружных слоев пленки из-за отсутствия отставания их от внутренних стенок.

5, Конусный центробежный распылитель по авт. св. № 1171102, отличающийся тем, что, с целью увеличения производительности распылителя, он снабжен закрепленными на поверхности конического элемента вертикальными расширяющимися к его основанию лопатками, наклоненными к поверхности конического элемента в направлении отогнутых верхних кромок вертикальных ребер экрана.
