Реферат



Изобретение касается классификации дисперсных материалов по крупности частиц в восходящем потоке воздуха и может быть использовано в горной, угольной, металлургической, химической промышленности, промстроительных материалов и других отраслях народного хозяйства. Цель изобретения - повышение качества классификации за счет улучшения аэродинамических характеристик многокаскадных пневмосепарирующих каналов (ПСК). В нижней части корпуса 1 классификатора расположена разделительная камера (РК) 2. Над РК 2 размещена батарея многокаскадных ПСК 4, образованных волнообразными перегородками (ВП). Под РК 2 установлена распределительно-скатывающая решетка 5. С противоположных торцов корпуса 1 над решеткой 5 расположены патрубки для загрузки 6 исходного материала и выгрузки 7 крупного продукта. В нижней и верхней частях корпуса 1 установлены соответственно патрубки для подвода 8 воздуха и отвода 9 смеси воздуха с мелким продуктом. По высоте классификатора ВП выполнены с утолщениями 10 в местах изгиба. Больший радиус R утолщения равен (1-1,5)D<SB POS="POST">г</SB>, а меньший радиус R утолщения равен (1-1,5)D<SB POS="POST">г</SB>-A<SB POS="POST">к</SB>, где D<SB POS="POST">г</SB> - гидравлический диаметр ПСК 4

A<SB POS="POST">к</SB> - расстояние между ВП. Выполнены ПСК 4 в виде труб прямоугольного поперечного сечения. Расстояние B<SB POS="POST">к</SB> между плоскими стенками 11 ПСК 4 равно B<SB POS="POST">к</SB>= (1,7-2)A<SB POS="POST">к</SB> , где A<SB POS="POST">к</SB> - расстояние между ВП. При этом в РК 2 происходит разделение частиц материала. Крупная фракция выпадает на решетку 5, а более мелкие частицы уносятся в ПСК 4, где подвергаются действию переменных по величине и направлению инерционных и аэродинамических сил. Это позволяет выделить из потока дисперсной смеси крупные частицы. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51)g В 07 В 4/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4425795/29-03 (22) 29. 03. 88 (46) 15.10.90. Бюл. 9 38 (71) Московский горный институт (72) Н.Г.Картавый, В.И.Яйленко, А.П,Барковец, Г.Л.Доброборский, А.Д.Бардовский и С.В.Чмыхалава (53) 621.928.6 (088.8) (56) Авторское свидетельство СССР

)1> 1090460, кл. В 07 В 4/08, 1982.

Авторское свидетельство СССР

)1- 1148653, кл. В 07 В 4/08, 1983.

2 (54) ПНЕВИОГРАВИТАЦИОН1ЬЙ КЛАССИФИКАТОР (57) Изобретение касается классификации дисперсных материалов по крупности частиц в восходящем потоке воздуха и м.б. использовано в горной, угольной, металлургической, химиче ской пром-сти, в пром-сти строительных материалов и других отраслях народного хозяйства. Цель изобретения — повышение качества классификации за счет улучшения аэродинамических характерис! 599136

15

25 тик многокаскадных пневмосепарирующих каналов (ПСК). В нижней части корпуса 1 классификатора расположена разделительная камера (PK) 2. Над PK 2 размещена батарея многокаскадных ПСК

4, образованных волнообразными перегородками (ВП). Под PK 2 установлена распределительно-скатывающая решетка

5. С противоположных торцов корпуса

l над решеткой 5 расположены патрубки для загрузки 6 исходного материала и выгрузки 7 крупного продукта. В нижней и верхней частях корпуса 1 установлены соответственно патрубки для подвода 8 воздуха и отвода 9 смеси воздуха с мелким продуктом. По высоте классификатора ВП выполнены с утолщениями 10 в местах изгиба. Больший л

Изобретение относится к устройств ам для клас си фик ации ди спер сных материалов по крупности частиц в восхоДящем потоке воздуха и может быт ь и спользовано в горной, угольной, метал- 3О лургической, химической промышленности, в промышленности строительных материалов и других отраслях народного хоз яй ст ва.

Цель изобретения — повышение ка35 чества классификации эа счет улучшения аэродинамических характеристик многокаскадных пневмосепарирующих каналов.

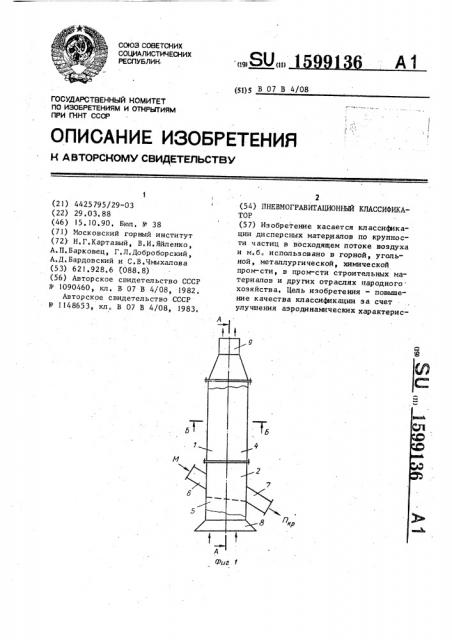

На фиг. 1 схематично представлен предлагаемый классификатор; на фиг.2 разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Пневмогравитационный классифика-. .тор включает корпус 1, содержащий раэ- 5 делительную камеру 2, батарею многокаскадных пневмосепарирующих обр аэ ованных перегородками 3 каналов 4, раэ— мещенную над разделительной камерой, р аспределительно-с катыв ающую решетку

5, установленную под разделительной камерой 2, патрубок 6 для загрузки исходного материала, патрубок 7 дпя выгрузки крупного продукта, патрубок

8 дпя подвода воздуха и патрубок 9 . для отвода смеси воздуха с мелким продуктом. Перегородки 3 выполнены волнообразными по высоте классификатора с утолщениями 10 в местах изгиб». радиус R утолщения равен R (1 — 1,5)0,, а меньший радиус r утолщения равен

r=(1-1,5) D à „, где Р г — гидравлический диаметр ПСК 4; а „вЂ” расстояние между ВП. Выполнены ПСК 4 в виде труб прямоугольного поперечного сечения.

Расстояние Ъ „между плоскими стенками 11 ПСК 4 равно Ъ =(1,7-2) а„, где а„- расстояние между ВП. При этом в

PK 2 происходит разделение частиц материала. Крупная фракция выпадает на решетку 5, а более мелкие частицы уносятся в ПСК 4; где подвергаются действию переменных по величине и направлению инерционных и аэродинамических сил. Это позволяет выделить из потока дисперсной смеси крупные частицы. 1 э. и. ф-лы, 3 ил.

Больший радиус утолщения (1 1,5)Пг а меньший радиус утолщения

r=(1 — 1,5)1>,-- а„, где D — гидравлический диаметр каналов; а — расстояние между волнообраэк ными перегородками.

- Хногокаскадные пневмосепарирующие каналы выполнены в виде труб прямоугольного .поперечного сечения. Расстояние между плоскими стенками 1! каналов

Ъ „=(1,7-2) а„, где а — расстояние между волнообразными перегородками.

Классификатор работает следующим образом, Через патрубок 5 в разделительную камеру 2 классификатора поступает исходный материал. В эту же камеру через патрубок 7 и отверстия распределительно-скатывающей решетки. 5 подается в оздух. В к амер е 2 происходит р аэделение частиц материала на крупные и мелкие. При этом частицы, скорость витания которых выше скорости воздушного потока, выпадают на распределительно-скатывающую решетку 5, частицы со скоростью витания, меньшей скорости воздуха, подхватываются воздушным потоком и уносятся в многокаскадные пневмосепарирующие каналы 4.

5 1599!

На распределительно-скатывающей решетке 5 образуется аэрофонтанирующий слой материала, состоящий из крупных частиц с примесью мелких. Продувание

l этого слоя воздухом позволяет очистить находящийся на решетке материал от мелких частиц ° Полученный крупный продукт скатывается по наклонно установленной решетке 5 к патрубку 6 и выгружается через него из классификатора, Мелкие частицы материала с примесью крупных, попавшие в многокаскадные пневмосепарирующие канапы 4, подвергаются в них действию переменных по .величине и направлению инерционных и аэродинамических сил, что позволяет выделить из потока дисперсной смеси крупные частицы, Последние по стенкам канапов 4 выпадают сначала в разделительную камеру, а затем на скатывающую решетку 5, Воздух, смешанный с мелкими частицами, по патрубку 8 поступает в отделитель мелкого продукта. Выполнение перегородок волнообразными и с утолщениями в местах изгиба позволяет снизить аэродинамическое сопротивление канала и ослабить отрыв дисперсного потока от стенок канала.

Применение предлагаемого классифи- 30 катора позволит снизить энергоемкость процесса разделения дисперсных материалов на крупный и мелкий продукты и . повысить качество получаемах продуктов за счет улу н ения аэродинамических характеристик многокаскадных пневмосепарирующих каналов. формул а изобретения

I, Пневмогравитационный классификатор, включающий корпус, разделитель36 6 ную камеру, расположенную в нижней части корпуса, батарею многокаскадных пневмосепарирующих каналов, образованных перегородками и размещенных над разделительной камерой, распределительно-скатывающую решетку, установленную под разделйтельной камерой, патрубки для загрузки исходного материалаа и выгрузки крупно го продукта, расположенные с противоположных торцов корпуса над распределительно-скатывающей решеткой, патрубки для под-. вода воздуха и отвода смеси воздуха с мелким продуктом, установленными соответственно. в нижней и в верхней частях корпуса, о т л и ч а ю щ и йс я тем, что, с целью повышения качества классификации эа счет улучшения аэродинамических многокаскадных пневмосепарирующих каналов, перегородки выполнены волнообразными по высоте классификатора и с утолщениями в местах изгиба, при этом больший радиус ут олще ни я

R=(1-1,5) D а меньший радиус утолщения

r=(l-1,5)D,= а„, где D„- гидравлический диаметр каналов; а — расстояние между волнообразн ными перегородками.

2. Классификатор по и, 1, о т л ич а ю шийся там, что многокаскадные пневмосепарирующие каналы выполнены в виде труб прямоугольного по- g перечного сечения, при этом расстояние между плоскими стенками каналов

Ь„=(1.,7-2) а где а.„- расстояние между волнообразными перегородками.
