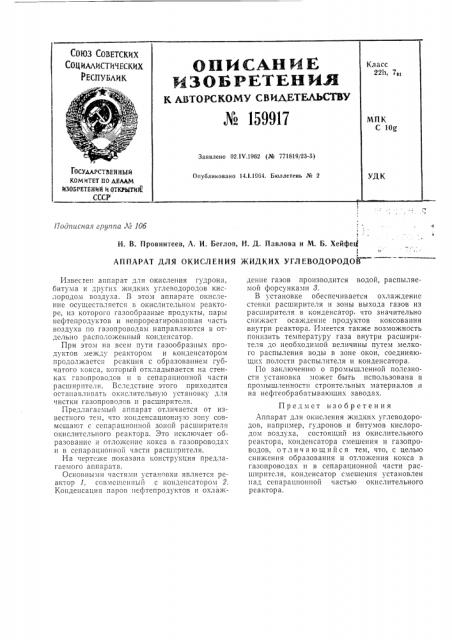

Подписная группа ¹ 10б

N. В. Провинтеев, А. И. Беглов, H. Д, Павлова и М. Б. Хейфе

АППАРАТ ДЛЯ ОКИСЛЕНИЯ ЖИДКИХ УГЛЕВОДОРОДОВ

Известен аппарат для окисления гудрона, битума и других жидких углеводородов кислородом воздуха. В этом аппарате окисление осуществляется в окислительном реакторе, из которого газообразные продукты, пары нефтепродуктов и непрореагировавшая часть воздуха по газопроводам направля|отся в отдельно располо>кенный конденсатор.

При этом на всем пути газообразных продуктов между реактором и конденсатором продолжается реакция с образованием губчатого кокса, который откладывается на стенках газопроводов и в сепарапионной части расширителя. Вследствие этого приходится останавливать окислительную установку для чистки газопроводов и расширителя.

Предлагаемый аппарат отличается от известного тем, что конденсационную зону совмещают с сепарационной зоной расширителя окислительпого реактора. Это исключает образование и отложение кокса в газопроводах и в сспарационной части расширителя.

На чертеже показана конструкция предлагаемого аппарата.

Основными частями установки является реактор 1, совмещсннь:и с конденсатором 2.

Ко депсация паров нефтепродуктов и охлаждение газов производится водой, распыляемой форсунками 8.

B установке обеспечивается охлаждение стенки расширителя и зоны выхода газов из расширителя в конденсатор, что значительно сии>кает осажденпе продуктов коксования внутри реактора. Имеется также возможность понизить температуру газа внутри расширителя до необходимой величины путем мелкого распыления воды в зоне окон, соединяющих полости распылителя и конденсатора.

По заключению о промышленной полезности установка может быть использована в промышленности строительных материалов и на нефтеобрабатывающих заводах.

Предмет изобретения

Аппарат для окисления жидких углеводородов, например, гудронов и битумов кислородом воздуха, состоящий из окисл нтельного реактора, конденсатора смешения и газопроводов, отличающийся тем, что, с целью снижения образования и отложения кокса в газопроводах и в сепарационной части расширителя, конденсатор смешения установлен пад сепарацпонпой частью окислительного реактора. № 159917 с
