Композиция для изготовления изделий, работающих в узлах трения машин и механизмов
Иллюстрации
Показать всеРеферат
Изобретение относится к композиции на основе термопластичного полиуретана для изготовления изделий (манжет, уплотнителей), работающих при отсутствии или периодической подаче смазки в узлах трения машин и механизмов. Изобретение позволяет снизить коэффициент трения с 0,5 до 0,2 и увеличить износостойкость изделий (интенсивность износа уменьшается с 3 до 0,8 мг/км) за счет дополнительного включения в композицию, содержащую термопластичный полиуретан и нафталинформальдегидную смолу, полиэлектролитного комплекса на основе полиакрилата натрия и поливинилбензилтриметиламмонийхлорида. Температура плавления комплекса 523К, влагоемкость по воде - 16 г/г (при температуре 293К).

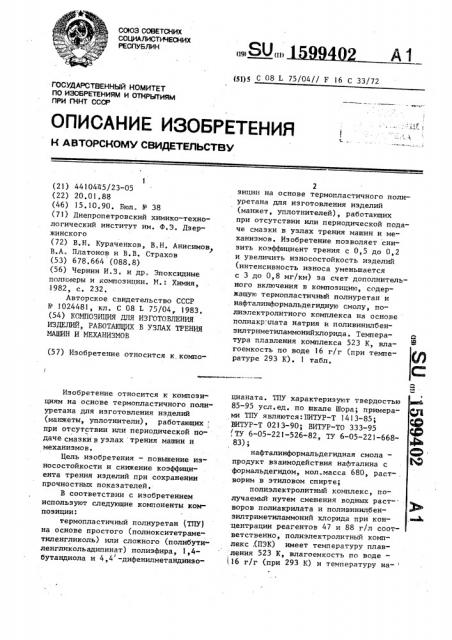

союз советсник
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (11>
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ по изоБРетениям и отнеытиям
ПРИ П.(НТ СССР (21) 44)0445/23-05 (22) 20.01.88 (46) 15.10.90. Бюл. № 38 (71) Днепропетровский химико-технологический институт им. Ф.Э. Дзержинского (72) В.Н. Кураченков, В.Н. Анисимов
В.А. Платонов и В.В. Страхов (53) 678.664 (088.8) (56) Чернин И.З. и др. Эпоксидные полимеры и композиции. М.: Химия, 1982, с. 232.
Авторское свидетельство СССР № 1024481, кл. С 08 ? 75/04„ 1983. (54) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ
ИЗДЕЛИЙ, РАБОТАЮЩИХ В УЗЛАХ ТРЕНИЯ
МАШИН И МЕХАНИЗМОВ (57) Изобретение относится к компоИзобретение относится к композициям на основе термопластичного полиуретана для изготовления изделий
{манжеты, уплотнители), работающих : при отсутствии или периодической подаче смазки в узлах трения машин и механизмов.
Цель изобретения — повышение иэносостойкости и снижение коэффициента трения изделий при сохранении прочностных показателей.
В соответствии с изобретением используют следующие компоненты композиции: термопластичный полиуретан (ТПУ) на основе простого (полиокситетраметиленгликоль) или сложного (полибутиленгликольадипинат) полиэфира, 1,4бутандиола и 4,4 -дифенилметандиизощ) 5 С 08 L 75/04// F 16 С 33/72
2 зиции на основе термопластичного полиуретана для изготовления изделий (манжет, уплотнителей), работающих при отсутствии или периодической подаче смазки в узлах трения машин и механизмов. Изобретение позволяет снизить коэффициент трения с 0,5 до 0,2 и увеличить износостойкость изделий (интенсивность износа уменьшается с 3 до 0,8 мг/км) за счет дополнительного включения в композицию, содержащую термопластичный полиуретан и нафталинформальдегидную смолу, полиэлектролитного комплекса на основе полиакр-. лата натрия и поливинилбензилтриметиламмонийхлорида. Температура плавления комплекса 523 К, влагоемкость по воде 16 r/ã (при температуре 293 К). 1 табл, цианата. ТПУ характеризуют твердостью вил
85-95 усл.ед. по шкале Шора; примера- (Д ми ТПУ являются:ВИТУР"Т 1413-85; Ф
ВИТУР-Т 0213-90; ВИТУР-ТО 333-95 с© ТУ 6-05-221-526-82, ТУ 6-05-221-668- „р
83); нафталинформальдегидная смола— продукт взаимодействия нафталина с формальдегидом, мол.масса 680, раст-, ворим в этиловом спирте, полиэлектролитный комплекс, получаемый путем смешения водных раст". воров полиакрилата и поливинилбензилтриметиламмоний хлорида при концентрации реагентов 47 и 88 г/л соответственно, полиэлектролитный комплекс .{ПЭК) имеет температуру плавления 523 К, влагоемкость по воде—
Ll6 г/г (при 293 К) и температуру на-
1 599402
-сн -сн— ф
О
О
С вЂ” О
-СН -CH7
20-25
Состав композиции и свойства .изделия
Содержание компонентов, мас.ч., в примере
3 4
1(про- 2 тотип) Тремопластичный полиуретан
Нафталинформальдегидная смола
Полиэлектролитный комплекс
Интенсивность износа, мг/км
Коэффициент трения
100
100
100
100
20
25
2,0
3,0
1,5
1,2
0,8
0,4
0,35
0,2
0,5 чала термодеструкции — 570 К; ПЭК используют в порошкообразном состоянии.
Общая формула ПЭК где n = 700. 15
Использование в композиции ПЭК способствует сосредоточению влаги на рабочей поверхности изделия, что существенно снижает коэффициент трения и повышает износостойкость. Ука- 20 занные компоненты композиции смешивают друг с другом, термообрабатывают при 353-363 К и далее перерабатывают в изделия методом литья под давлением на термопластавтоматах при давле- 25 нии впрыска 90-100 ИПа и температуре в конечной зоне пластикации 453473 К.
Испытание полученных изделий на трение и иэнашиваемость проводят на 30 образцах размером ф 10 мм и высотой
10 мм на дисковой машине в режиме истирания без смазки на нагрузке P
0,2 МПа и скорости скольжения Ч =
= 0,4 м/с. В качестве контртела используют диск из стали 45, термообработанный до твердости HRC 45-48 единиц и исходной шероховатостью R,„
0,63-0,8 мкм. Интенсивность изнашивания образцов определяют по потере массы образцов через каждые 1000 м пути. Определение условной прочности при растяжении проводят при 293 К на универсальной испытательной машине
INSTR0N-1022, В таблице приведены составы композиций и свойства изделий.
Формула изобретения
Композиция для изготовления изделий, работающих в узлах трения машин и механизмов, включающая термопластичный полиуретан и нафталинформальдегидную смолу, о т л и ч а ю щ а я— с я тем, что, с целью повышения износостойкости и снижения коэффициента трения при сохранении прочностных свойств изделий, она дополнительно содержит полиэлектролитный комплекс на основе полиакрилата натрия и поливинилбензилтриметиламмонийхлорида формулы
О
C — 0
-СК -CHг . и где n = 700, при следующем соотношении компонентов, мас.ч.:
Термопластичный полиуретан 100
Нафталинформальдегидная смола
Чолиэлектролитный комплекс 1,5-3,0
52,2 52,0 52,0
52,1
Составитель В. Новак
Редактор М. Петрова Техред.M.Ìîðãeíòàë
КоРРек оР Н, Король
Заказ 3121 . Тираж 442 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Рауш=кая н б., д. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород„ ул. Гагарина, 101
Состав композиции и свойства изделия
Условная прочность при -растяжении, MIa
1599402
- Продолжение таблицы
Содержание компонентов, мас.ч., в примере
1(про- 2 4
«тотип)
