Способ создания противофильтрационного экрана

Способ создания противофильтрационного экрана

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству и может быть применено для уменьшения фильтрационных потерь из водохранилищ и каналов. Целью изобретения является повышение надежности экрана за счет снижения повреждений полимерной пленки от проколов и разрывов. Способ включает в себя вспашку основания, прикатку вспаханного слоя гладкими катками в один след и укладку полимерной пленки. После укладки пленки выполняют защитный слой. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (1)g E 02 В 3/16

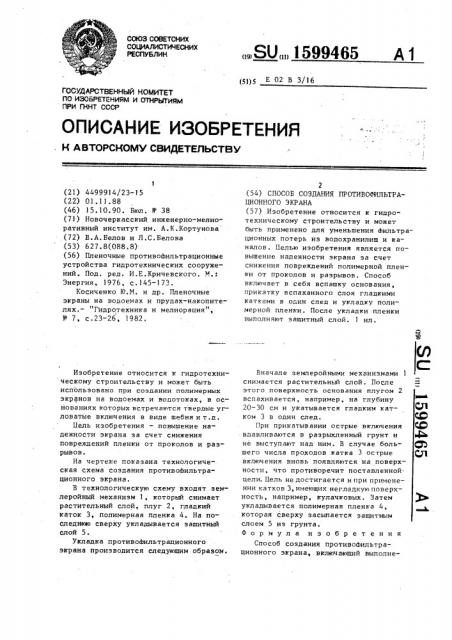

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ по изОБРетениям и отнРытиям

ПРИ ГКНТ СССР

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4499914/23-15 (22) 01.11.88 (46) 15.10.90. Бюл. 11 38 (71) Новочеркасский инженерно-мелиоративный институт им. А.К.Кортунова (72) В.А.Белов и Л .С ° Белова (53) 627.8(088.8) (56) Пленочные противоФильтрационные устройства гидротехнических сооружений. Под. ред. И.Е.Кричевского. М.:

Энергия, 1976, с.145-!73.

Косиченко Ю.M. и др. Пленочные экраны на водоемах и прудах-накопителях. — пГидротехника и мелиорация 1, 9 7, с.23-26, 1982.

Изобретение относится к гидротехническому строительству и может быть использовано при создании полимерных экранов на водоемах и водотоках, в основаниях которых встречаются твердые угловатые включения в виде щебня и т.д.

Цель изобретения — повышение надежности экрана за счет снижения повреждений пленки от проколов и разрывов.

На чертеже показана технологическая схема создания противоФильтрационного экрана, В технологическую схему входят эемлеройный механизм 1, который снимает растительный слой, плуг 2, гладкий каток 3, полимерная пленка 4. На последнюю сверху укладывается защитный слой 5.

Укладка противойильтрационного экрана производится следующим образом.

ÄÄSUÄÄ 1599465 А 1

2 (54) СПОСОБ СОЗДАНИЯ ПРОТИВОФИЛЬТРАЦИОННОГО ЭКРАНА (57) Изобретение относится к гидротехническому строительству и может быть применено для уменьшения Фильтрационных потерь из водохранилищ и каналов. Целью изобретения является повышение надежности экрана sa счет снижения повреждений полимерной пленки от проколов и разрывов. Способ включает в себя вспашку основания, прикатку вспаханного слоя гладкими катками в .один след и укладку полимерной пленки. После укладки пленки выполняют защитный слой. 1 ил.

Вначале землеройными механизмами 1 снимается растительный слой. После этого поверхность основания плугом 2 вспахивается, например, на глубину

20-30 см и укатывается гладким кат — © ком 3 в один след Ж

При прикатывании острые включения CC) вдавливаются в разрыхленный грунт и ьД не выступают над ним. В случае боль- ф щего числа проходов катка 3 острые включения вновь появляются на поверхности, что противоречит поставленной цели. Цель не достигается и при грименении катков 3, имеющих негладкую поверхность, например, кулачковых. Затем укладывается полимерная пленка 4, и которая сверху засыпается защитным слоем 5 из грунта.

Ф о р и у л а и з о б р е т е н и я

Способ создания противофильтрационного экрана, включающий выполне1599465

Составитель В. Волков

Техред .".Ходаннн

Корректор А. Осауленко

Редактор И. Касарда

Заказ 3124 Тираж 537 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101 ние подстилающего слоя из грунта основания, укладку полимерной пленки и отсыпку защитного слоя, о т л и ч аю щ и и : я тем, что, с целью повыщения надежности экрана за счет снижения повреждений пленки от проколов и разрывов, перед ее укладкой основание вспахивают и прикатывают гладким катком в один след.
