Перекрытие многоэтажного большепролетного здания, возводимого методом подъема перекрытий

Перекрытие многоэтажного большепролетного здания, возводимого методом подъема перекрытий

Иллюстрации

Показать все

Реферат



Изобретение относится к перекрытию многоэтажного большепролетного здания, возводимого методом подъема перекрытий. Цель изобретения - повышение жесткости перекрытия при одновременном снижении его материалоемкости. Плита перекрытия выполнена составной по высоте из двух или трех частей, расположенных с зазором между собой. В зазорах установлены связевые элементы в виде бетонных брусков с отверстиями, которые соосны дополнительным отверстиям частей плиты. В отверстиях последних и в отверстиях бетонных брусков размещены арматурные каркасы, замоноличенные бетоном. Бетонные бруски размещены между первой и второй частями плиты в пролетных и в опорных зонах, а между второй и третьей - в опорных зонах. 1 з.п. ф-лы, 5 ил.

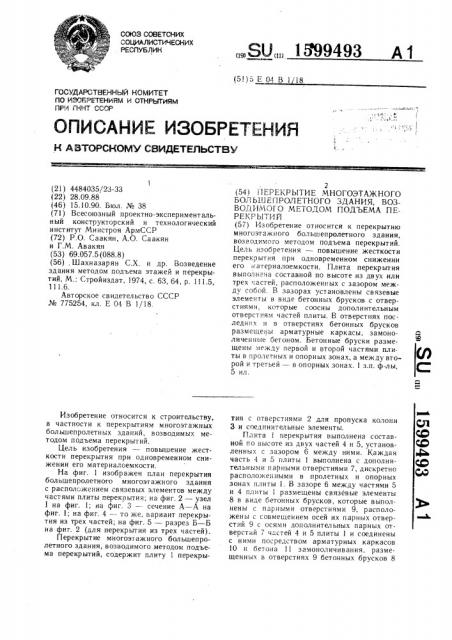

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (51) 5 Е 04 В 1 18

ГОС ДАРСТВЕНН! !й НОМИтЕт

ПО ИЮБ-"ЕтЕНИЯМ И ОТНРЬПИЯМ

ПРИ И1-!Т CCC4"» (21) 4484035/23-33 (22) 28.09.88 (46) 15.10.90. Бюл. № 38 (71) Всесоюзный проектно-экспериментальный конструкторский и технологический институт Минстроя АрмССР (?2) P.O. Саакян, А.О. Саакян и Г.М. Авакян (53) 69.057.5 (088.8) (56), Шахназарян С.Х. и др. Возведение здания методом подъема этажей и перекрытий, М.: Стройиздат, 1974, с. 63, 64, р. 111.5, 1 1 1.6.

Авторское св идет ел ьств о СССР № 775254, кл. E 04 В 1/18.

Изобретение относится к строительству, в частности к перекрытиям многоэтажных большепролетных зданий, возводимых методом подъема перекрытий.

Цель изобретения — повышение жесткости перекрытия при одновременном снижении его материалоемкости.

На фиг. 1 изображен план перекрытия большепролетного многоэтажного здания с расположением связевых элементов между частями плиты перекрытия; на фиг. 2 — узел

1 на фиг. 1; на фиг. 3 — сечение А — А на фиг. 1; на фиг. 4 — — то же, вариант перекрытия из трех частей; на фиг. 5 — разрез Б — E на фиг. 2 (для перекрытия из трех частей).

Перекрытие многоэтажного большепролетного здания, возводимого, методом подъема перекрытий, содержит плиту 1 перекры„„SU „„1099493

C (54) ПЕРЕКРЫТИЕ МНОГОЭТАЖНОГО

БОЛ рШЕПРОЛЕТНОГО ЗДАНИЯ, ВОЗВОДИМОГО МЕТОДОМ ПОДЪЕМА ПЕРЕКРЫТИЙ (57) 1гзобретение относится к перекрытию многоэтажного большепролетного здания, возводимого методом подъема перекрытий.

Цель изооретения — повышение жесткости перекрытия при одновременном снижении его, атериалоемкости. Плита перекрытия выполнена составной по высоте из двух или трех частей, расположенных с зазором между собой. В зазорах установлены связевые элементы в виде бетонных брусков с отверстиями, которые соосны дополнительным отверстиям частей плиты. В отверстиях последн-:х и в отверстиях бетонных брусков размещены арматурные каркасы, замоноличенные бетоном. Бетонные бруски размещены межах первой и второй частями плиты в пролетных и опорных зонах, а между второй и третьей — в опорных зонах. 1 з.п. ф-лы, 5 ил. тия с отверстиями 2 для пропуска колонн

3 и соединительные элементы.

Панта 1 перекрытия выполнена составной по высоте из двух частей 4 и 5, установленных с зазором 6 между ними. Каждая часть 4 и 5 плиты 1 выполнена с дополнительными парными отверстиями 7, дискретно расположенными в пролетных и опорных зонах плиты I. В зазоре 6 между частями 5 и 4 плиты 1 размещены связевые элементы

8 в виде бетонных брусков, которые выполнены с парными отверстиями 9, расположены с совмещением осей их парных отверстий 9 с осями дополнительных парных отверстий ? ч=-стей 4 и 5 плиты и соединены с ними посредством арматурных каркасов

10 и бетона 11 замоноличивания, размещенных в отверстиях 9 бетонных брусков 8

1599493 и дополнительных отверстиях 7 частей 4 и 5 плиты 1.

Плита перекрытия многоэтажного большепролетного здания может быть снабжена третьей частью 12, расположенной под второй частью 5 плиты 1, и дополнительными бетонными брусками 8, установленными в зазоре 13 между второй 5 и третьей 12 частями плиты 1 в опорных зонах последней.

Возведение перекрытия осуществляют следующим образом.

После установки колонн 3 бетонируют пакет нз четырех частей 4 и 5 плит 1. Далее с помощью тяг подъемников, установленных на монтажных и основных колоннах 1, части 4 и 5, кроме нижней, поднимают на высоту, позволяющую работу механизмов под нижней из поднятых частей 4 и 5 плиты 1, и опирают на временных отметках на монтажных и основных колоннах 3 посредством стальных штырей, вставляемых в отверстиях колонн 3.

Затем производят работы по установке связевых элементов 8 на нижней части 5 плиты 1, находящейся на уровне земли, по заданной схеме раскладки (например, как показано на фиг. 1). Далее опускают нижнюю 4 из поднятых частей 4 и 5 плиты 1 на установленные связевые элементы 8, вставляют арматурные каркасы 10 в соосные отверстия 7 в частях 4 и 5 плигы 1 и связевых элементах 8 и замоноличивают их бетоном 11.

Таким образом, путем поочередного опускания частей 4 и 5 плиты 1 и установки между каждой парой частей 4 и 5 плиты 1 связевых элементов 8 с последующим соединением их со смежными частями 4 и 5 плит 1, образуют пакет из двух составных плит l, которые затем поднимают на проектные отметки. Аналогично устраивают перекрытие с числом частей плиты 1 больше двух.

Несущая способность перекрытия обеспечивается не только за счет работы составляющих частей 4 и 5 на изгиб, но и за счет работы последних на сжимающие и растягивающие осевые усилия, вызываемые в них связевыми элементами 8 (связями сдвига), расположенными между частями 4 и 5 плиты 1. Такая работа перекрытия позволяет более эффективно использовать его материал, так как он сосредоточен в частях 4 и 5 плиты 1, являющихся наиболее напряженными элементами перекрытия.

Кроме того, возможно в зависимости от величины пролетов и полезных нагрузок изготовлять перекрытие разной высоты, применяя одни и те же унифицированные элементы за счет изменения числа частей плиты. При пролетах величиной до 29 м рекомендуется применение перекрытия из двух частей 4 и 5, а при величине пролетов более

20 м целесообразно перекрытие из трех частей 4, 5, 12.

Вторая часть 5 плиты перекрытия при наличии третьей части 12 ограничивает рабочую высоту связевых элементов 8, являющихся стойками составной конструкции плиты 1, обеспечивая их работу только на сдвиг (а не на изгиб), и удерживает их от потери устойчивости. В этом случае вторая часть 5 плиты 1 позволяет также варьировать жестк ост ью пер екр ыти я в дол ь его р а 6оч их п рол етов при постоянной высоте перекрытия, так

"О как, например, для перекрытия из двух частей 4 и 5 раскладка связевых элементов 8 между первой 4 и второй 5 частями плиты 1 отличается от раскладки связевых элементов

8 между второй 5 и третьей 12 частями плиты 1. Если связевые элементы 8 между первой 4 и второй 5 частями установлены приблизительно равномерно по плану перекрытия, то связевые элементы 8 между второй 5 и третьей 12 частями можно установить только у опорных зон перекрытия. В этом случае

2О жесткость и прочность перекрытия в опорных зонах выше тех же его характеристик в пролетной зоне, что согласуется с эпюрой моментов в перекрытии от вертикальных нагрузок. При этом также улучшаются условия работы третьей 12 части плиты 1 перекрытия, которая нагружена сосредоточенными силами только в своих опорных зонах, а вторая часть 5 больше включается в работу в пролетных зонах перекрытия.

Таким образом, хотя полезная нагрузка, 30 приходящаяся на первую часть 4 плиты 1 перекрытия (плита настила), не зависит от конструкции перекрытия, все же появляется возможность избирательно определять места передачи соответствующих сосредоточенных сил на вторую 5 и третью 12 части плиты 1 перекрьпия, и тем самым места отпорных реакций, передаваемых на первую часть 4 (плиту настила) от нижележащих частей 5 и 12, что позволяет подбирать оптимальные схемы работы плит 1. перекрытия.

Форщла изобретения

1. Перекрытие многоэтажного большепролетного здания, возводимого методом подъема перекрытий, включающее плиту с отверстиями для пропуска колонн и соединительные элементы, отличающееся тем, что, с целью повышения жесткости перекрытия при одновременном снижении его материалоемкости, плита выполнена составной по высоте из двух частей, установленных с зазором между ними, выполненных с дополнительными отверстиями, дискретно расположенными в пролетных и опорных зонах, и снабженных связевыми элементами в виде бетонных брусков, которые выполнены с отверстиями, размещены в зазоре между частями плиты с совмещением осей их отверстий с осями дополнительных отверстий и соединены с частями плит посредством арматур1599493 ных каркасов и бетона замоноличивания, размещенных в отверстиях бетонных брусков и дополнительных отверстиях.

2. Перекрытие по п. 1, отличающееся тем, что плита снабжена третьей частью, расположенной с зазором под второй частью плиты, и дополнительными бетонными брусками, установленными в зазоре между второй и третьей частями плиты в опорных зонах последней.

;1599493

Составитель Г. Иванова

Редактор И. Касарда Техред А. Кравчук Корректор С. Шевкун

Заказ 3125 Тираж 594 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Рву шская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!
