Зуб шарошки бурового долота

Зуб шарошки бурового долота

Иллюстрации

Показать все

Реферат



Изобретение относится к буровой технике. Цель - повышение износостойкости зуба. Зуб имеет боковые грани 1 и лезвие 2, состоящее из двух примыкающих друг к другу под углом площадок притупления в виде трапеций, сопряженных между собой по большему основанию. Такое выполнение зуба увеличивает его прочность на изгиб за счет образования боковых граней 1 и усиливает лезвие 2 за счет увеличения его площади в средней части зуба. 2 ил.

СОЮЗ СОВЕТСНИХ

ССЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН. (5 1) 5 Е 21 В )0/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ОРИ ГННТ СССР (21) 2818168/23-03 (22) 17.09 ° 79 (46) 15.1О ° .90. .Бюл. .!! 38 (75) В.Г.Смирнов и В.С.Травкин (53) 622.233 ° 05(088.8) (56) Корнеев К,Е . и Палий П.А. Буро-. вые долота. Справочник. M.: Недра, 1965, с.37., 152, рис. 38, 120. (54) ЗУБ IIIAPOIIIKH БУРОВОГО ДОЛОТА (57) Изобретение относится к буровой технике. Цель изобретения — повышение

ЛО„„ 1599517, А 1

2 износостойкости зуба. Зуб имеет боковые грани 1 и лезвие 2, состоящее из двух примыкающих друг к другу под углом площадок притупления в виде трапеций, сопряженных между собой по большему основанию. Такое выполнение зуба увеличивает его прочность на изгиб за счет образования боковых граней и усиливает лезвие 2 за счет увеличения его площади в средней части зуба. 2 ил.

159951 формула из о Р б ет ения

Составитель 8 Якимов

ТехРед М.Ходанич

Корректор С,черни

Редактор И.Касарда

Тираж 475

Заказ 3127 комите .. ткрытиям при ГКНТ СССР комитета по изобретениям и открытиям

113035„ Москва, Ж-35„ Раушская наб., д.

Ъ г ьский комбинат "11атент, г.ужгород, у !! л. Гагарина, 101

Производственно-издательский ком ин "

Изобретение относится к буронои технике, а им менно к породоразрушающим элементам шарошек бурового долота.

Цель изобретения — повышение иэносо1тойкости зуба °

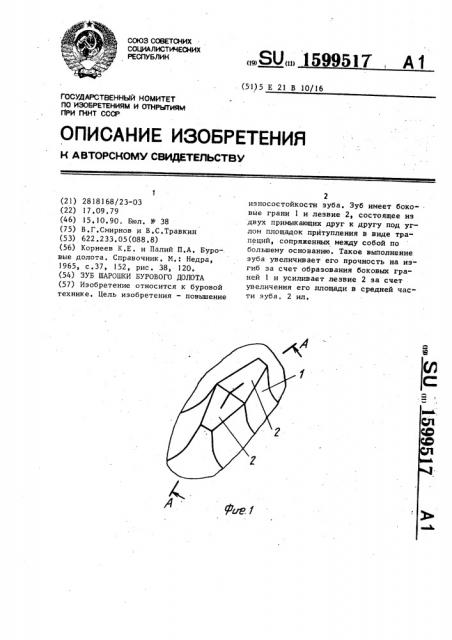

На фиг ° 1 изображен зуб шарошки бурового до долота на фиг.2 — сечение

А-А на фиг.1.

Зуб шарошки бурового долота включает боковые грани 1 и лезвие 2 состоящее иэ двух расположенных под углом g одна к другой площадок притупле ия ме ду со в виде трапеций, сопряженных

1S собой большими основаниями. ив ает

Такое выполнение зуба увеличив его прочность на изгиб за счет обра7

4 боковых ребер жесткости и у зования око ния его ает лезвие за счет увеличения е и з ба. Это поплощади в средней части зу а. вышает износостойкость зуба .

З б шарошки бурового долота, включаюу шар боковые грани и лезвие, состоящее щии о в примыкающих дРуг к дру у

r под я отлиуглом площадок притупления, о т ем что, с целью поч ающиис ят вышения иэ я иэносостойкости зуба, площади итупления выполнены в виде трапеций сопряженных между со ой п шему основанию.
