Маслоотделитель
Иллюстрации
Показать всеРеферат
Изобретение позволяет повысить эффективность работы маслоотделителя вакуумных насосов. В цилиндрическом корпусе (К) 1 размещена впускная труба 2 подвода рабочей среды. Отражательные пластины (П) 9 шарнирно установлены в К 1 с возможностью углового перемещения и перекрытия отверстий 6 в нижней перегородке 4. Количество отверстий 6 равно количеству П 9. Стаканообразный отражатель 7 установлен в К 1 над трубой 2, по периметру которого закреплены П 9. Перегородка 4 установлена в К 1 с кольцевым зазором 12 по периметру. Каждая П 9 выполнена в форме ковша, боковые стенки которого имеют форму треугольника с вершиной в шарнире 8. Нижняя часть 11 ковша и сопряженная с ней внутренняя поверхность перегородки 4 имеют криволинейную форму. В П 9 выполнены дроссельные отверстия 13. Часть 11 выполнена в виде трапеции, меньшее основание которой обращено к центру. 3 з.п.ф-лы, 3 ил.

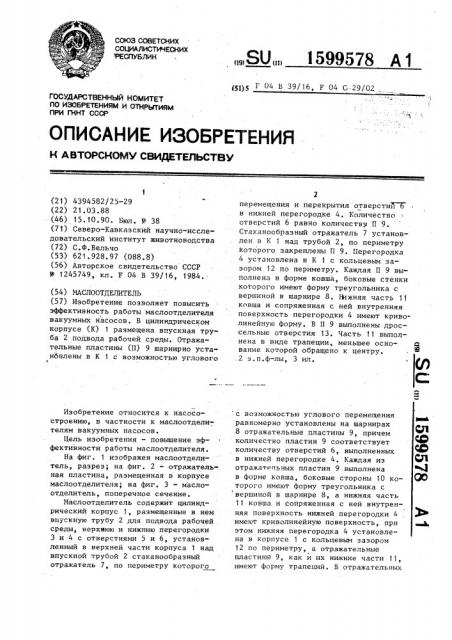

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
" РЕСПУБЛИК (19) (111
1599578 А 1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГННТ СССР (21) 4394582/25-29 (22) 21.03.88 (46) 15.10.90. Вюл. № 38 (71) Северо-Кавказский научно-исследовательский институт животноводства (72) С.Ф.Вельчо (53) 62 1.928.97 (088.8) (56) Авторское свидетельство СССР № 1245749, кл. F 04 В 39/16, 1984. (54) МАСПООТЛЕЛИТЕЛЬ (57) Изобретение позволяет повысить эффективность работы маслоотделителя вакуумных насосов. В цилиндрическом корпусе (К) 1 размещена впускная труба 2 подвода рабочей среды. Отражательные пластины (П) 9 шарнирно устанбвлены в К 1 с воэможностью углового
Изобретение относится к насосостроению, в частности к маслоотделителям вакуумных насосов.
Цель изобретения — повышение эффективности работы маслоотделителя.
На фиг. 1 изображен маслоотделитель, разрез; на фиг. 2 — отражательная пластина, размещенная в корпусе маслоотделителя; на фиг. 3 — маслоотделитель, поперечное сечение.
Маслоотделитель содержит цилиндрический корпус 1, размещенные в нем впускную трубу 2 для подвода рабочей среды, верхиюю и нижнюю перегородки
3 и 4 с отверстиями 5 и 6, установленный в верхней части корпуса 1 над впускной трубой 2 стаканообразный отражатель 7, по периметру которого щ)5 F 04 В 39/16, F 04 С 29/02.
2 перемещения и перекрытия отверстий о в нижней перегородке 4. Количество отверстий 6 равно количеству П 9.
Стаканообразный отражатель 7 установлен в К 1 над трубой 2, по периметру которого закреплены П 9. Перегородка
4 установлена в К 1 с кольцевым зазором 12 по периметру. Каждая П 9 выполнена в форме ковша, боковые стенки которого имеют форму треугольника с вершиной в шарнире 8, Нижняя часть 11 ковша и сопряженная с ней внутренняя поверхность перегородки 4 имеют криволинейную форму. В П 9 выполнены дроссельные отверстия 13. Часть 11 выполнена в виде трапеции, меньшее осно- с
Щ вание которой обращено к центру. .2 з.п.ф-лы, 3 ил. с возможностью углового перемещения равномерно установлены на шарнирах
8 отражательные пластины 9, причем количество пластин 9 соответствует количеству отверстий 6, выполненных в нижней перегородке 4. Кажцая из отражательных пластин 9 выполнена в форме ковша, боковые стороны 10 которого имеют форму треугольника с вершиной в шарнире 8, а нижняя часть
11 ковша и сопряженная с ней внутренняя поверхность нижней перегородки 4 имеют криволинейную поверхность, при этом нижняя перегородка 4 установлена в корпусе 1 с кольцевым зазором
12 по периметру, а отражательные пластинь1 9, как и их нижние части 11, имеют форму трапеций, В отражательных
1599578 пластинах 9 выполнены дроссельные от1 верстия 13. В верхней части корпуса
1 установлен выпускной патрубок 14, а в нижней части — сливной патрубок 15,, S
Маслоотделитель работает следующим образом.
Поток воздуха с частицами масла, имеющими продукты износа трущихся частей вакуумного насоса, поступает в корпус 1 маслоотделителя по впускной трубе 2, изменяет направление, ударяясь об отражатель 7, проходит через равномерно расположенные отверстия 5 верхней перегородки 3 и воздействует на выполненные в виде ковша пластины
9 ° Замедляя движение, поток закручивается и оставляет частицы масла на внутренних поверхностях отражателя 7 и ковша, как более тяжелые. Поток давит на пластины 9, поворачивая их относительно шарниров 8. Незначительная часть воздуха уходит через отверстия 13 в пластине 9, что способствует более стабильному отклонению плас- 25 тины 9 на некоторый угол и в исходное положение, При повороте пластин 9 открываются отверстия б в перегородке
4, через которые частицы масла стекают в нижнюю часть корпуса 1. Воздух последовательно проходит через отверстия 4, кольцевой зазор 12 и выпускной патрубок 14. Масло и частицы износа отводятся из нижней части корпуса 1 через патрубок 15.
Формула изобретения
1, Маслоотделитель, содержащий ци-; линдрический корпус и размещенные в
t нем впускную трубу подвода рабочей среды, верхнюю и нижнюю перегородки с отверстиями, отражательные пластины, шарнирно установленные в корпусе с возможностью углового перемещения и перекрытия отверстий в нижней перегородке, причем количество отверстий в нижней перегородке равно числу отражательных пластин, о т л и ч а ю— шийся тем, что, с целью повышения эффективности работы, маслоотделитель снабжен стаканообраэным отражателем, установленным в корпусе над впускной трубой, равномерно по периметру которого шарнирно закреплены отражательные пластины, нижняя перегородка установлена в корпусе с кольцевым зазором по периметру, каждая отражательная пластина выполнена в форме ковша, боковые стенки которого имеют форму треугольника с вершиной в шарнире, а нижняя часть ковша и сопряженная с ней внутренняя поверхность нижней перегородки имеют криволинейную поверхность.
2. Маслоотделитель по п. 1, о т— л и ч а ю шийся тем, что в отра-жательных пластинах выполнены дрос-. сельные отверстия.
3. Маслоотделитель по п, 1, о т— л и ч а ю шийся тем, что нижняя часть ковша выполнена в форме трапе,ции, меньшее основание которой обращено к центру.
1599578
Ч 13
Тираж 498
Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
Редактор М.Товтин
Заказ 3130
Составитель С.Пузиков
А
Техред M.Õîäàíè÷ Корректор О.Ципле
