Генератор ударных волн

Генератор ударных волн

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению. Цель изобретения - ускорение открытия выходного сопла. Генератор ударных волн состоит из корпуса 1 с выходным соплом 2. В полости корпуса размещен клапан 3 со штоком 4, на котором жестко закреплен поршень 5, делящий полость корпуса на рабочую 6 и управляющую 7 камеры. В камере 7 размещен механический спусковой механизм 10, состоящий из подпружиненной защелки 12 с приводом 13 и рычага 14. Рычаг 14 удерживает клапан 3 в закрытом положении сопла 2. Блок 9 управления, связанный с рабочей камерой управляющей камерой и приводом спускового механизма, по команде с пульта 17 заполняет рабочую камеру 6 рабочим телом от источника 18, затем стравливает давление из управляющей камеры 7 и подает сигнал на спусковой механизм, который освобождает шток 4. Под действием давления в рабочей камере поршень сжимает пружину 8 и открывает сопло 2, создавая в нем ударную волну. Затем блок управления по команде с пульта 17 управления заполняет управляющую камеру рабочим телом под давлением. Поршень под воздействием пружины 8 и давления рабочего тела закрывает сопло 2 клапаном 3. Далее цикл повторяется. Изобретение может быть использовано в металлургии и промышленности строительных материалов. 1 з.п.ф-лы, 1 ил.

союз советсних

СОЦИАЛИСТИЧЕСНИХ еспжлин (1) F 15 В 21/12

ОЛИОАНИЕ ИЗОБРЕТЕНИЯ

12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЙМ

ПРИ ГННТ СССР (21) 4382338/25-29 (22) 25.02 ° 88 (46) 15.10.90. Бюл, № 38 (71) Научно-исследовательский и проектный институт по гаэоочистным сооружениям, технике безопасности и ох-: ране труда в промышленности строительных материалов (72) В.В.Трибрат, H.В,Елдинов и С.А.Борисенко (53) 621.868 (088,8) (56) Авторское свидетельство СССР № 1527421, кл. F 15 В 21/12, 1988. (54) ГЕНЕРАТОР УДАРНЫХ ВОЛН (57) Изобретение относится к машиностроению. Цель изобретения — уск-рение открытия выходного сопла, Генера2 тор ударных волн состоит из корпуса

1 с выходным соплом 2. В полости кор.пуса размещен клапан 3 со штоком 4, на котором жестко закреплен поршень

5, делящий полость корпуса на рабочую б и управляющую 7 камеры, В камере 7 размещен механический спусковой механизм 10, состоящий из подпружиненной защелки 12 с приводом 13 и рычага 14. Рычаг 14 удерживает клапан

3 в закрытом положении сопла 2. Блок

9 управления, связанный с рабочей камерой управляющей камерой и приводом спускового механизма, по команде с пульта 17 заполняет рабочую камеру 6 рабочим телом от источника 18, затем стравливает давление иэ управляющей

15995 камеры 7 и подает сигнал на спусковой механизм, который освобождает

Шток 4. Под действием давления в рабочей камере поршень сжимает пружину

8 и открывает сопло 2, создавая в нем

5 ударную волну. Затем блок управления по команде с пульта 17 управления заполняет управляющую камеру рабочим

93 . 4 телом под давлением„ Поршень под воздействием пружины 8 и давления рабочего тела закрывает сопло 2 клапаном 3. Далее цикл повторяется.

Изобретение может быть использовано в металлургии и промышленности строительных материалов, 1 э.п. ф-лы, 1 ил.

Изобретение относится к машиностроению и может быть использовано в металлургии, промышленности строительных материалов для создания ударных волн, Цель изобретения — увеличение ско20 рости открытия выходного сопла.

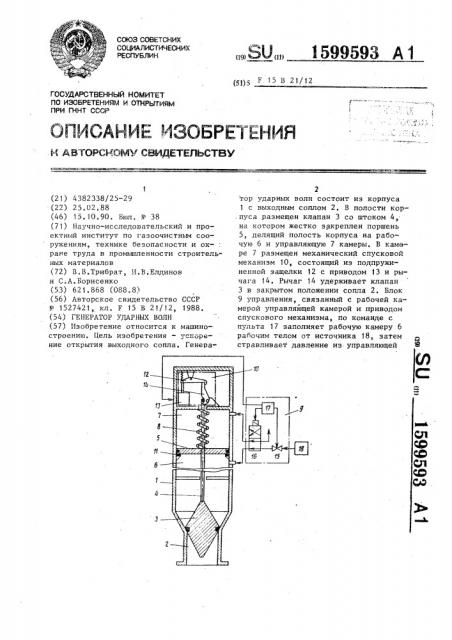

На чертеже изображен генератор ударных волн, Генератор ударных волн состоит нз корпуса 1 с выходным соплом 2 . В полости корпуса 1 размещен клапан 3, со штоком 4. Клапан 3 размещен с возможностью перекрытия сопла 2. На штоке 4 жестко закреплен поршень 5, который делит полость корпуса на ра- 30 бочую камеру 6 и управляющую камеру 7.

В управляющей камере 7 на штоке 4 размещена пружина 8, постоянно взаимодействующая с поршнем 5 и корпусом 1.

Блок 9 управления связан с рабочей камерой 6, управляющей камерой 7 и механическим спусковым устройством

10 размещенным в управляющей камере 7.

В рабочей камере 6 установлен бурт 40

11 с уплотнением с возможностью контакта с торцом поршня при закрытогл сопле 2. Механическое спусковое устройство 10 состоит из подпружиненной защелки 12 с приводом 13,, связанным 45

< блоком 9 управления, и спускового рычага 14, который взаимодействует одним своим концом с защелкой 12, а другим — со штоком 4. Блок управления состоит иэ вентиля 15, распределителя 16 и пульта 1? управления.

Генератор эапитывается от источника

18 рабочего тела.

Генератор ударных волн работает следующим образом.

В режиме первоначальной установки, по сигналу с пульта управления рабочее тело от источника 18 через вентиль 15 и распределитель 16 подает1 ся в управляющую камеру 71 При этом поршень 5, шток 4 и клапан 3 смещаются таким образом, что герметизируют рабочую камеру 6 со стороны сопла

2 и со стороны управляющей камеры 7.

При смещении штока 4 он воздействует на рычаг 14, который в процессе поворота входит в зацепление с защелкой

12, через шток 4 фиксируя в закрытом положении клапан 3 и поршень 5.

В режиме заполнения по сигналу с пульта 17 управления, переключающего распределитель 16, управляющая камера

7 соединяется с атмосферой (при этом давление из нее сбрасывается), а рабочая камера 6 подключается к источнику 18 рабочего тела и заполняется им до достижения необходимого давления.

В режиме генерации по сигналу с пульта 17 управления приводной механизм 13 смещает защелку 12, освобождая тем самым рычаг 14, который освобождает шток 4. За счет усилия, создаваемого давлением рабочего тела на поршень 5, .которое после срабатывания спускового устройства 10 уже не уравновешивается реакцией рычага 14, поршень 5 со штоком 4 резко смещаются, сжимая пружину 8. Клапан 3,. перемещающийся вместе с поршнем 5 и штоком

4, открывает сопло 2, через которое устремляется рабочее тело, находившееся под давлением в рабочей камере

6, генерируя при этом. ударную волну, Сигнал с пульта 17 управления, включающий приводной механизм 13, я»ляется импульсным (кратковременным).

После его прекращения защелка 12 возвращается в исходное положение.

После того, как волна разряжения, распространяющаяся в рабочей камере

6, достигнет поршня 5, поршень 5, шток 4 лг клапан под действием усилия

Составитель А.Субботин

Редактор H.Áàíäóðà Техред: М.Ходанич Корректор О.Ципле

Подписное

Тираж 523

Заказ 3130

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4!5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

5 15995 сжатой пружины 8 возвращаются в исходное положение, герметизируя при этом рабочую камеру 6. Закрытие сопла происходит. при наличии в рабочей камере 6 остаточного избыточного давления, что предотвращает подсос через сопло 2, за счет возникающего в рабочей камере 6 после выхлопа разряже-; ния. ° 10

При возврате штока 4 в исходное состояние он воздействует на рычаг

14, который в процессе поворота вхо-. дит в зацепление с защелкой 12, фиксируя через шток 4 в закрытом положении клапан 3 и поршень 5 .

После этого вновь начинается (при необходимости) режим заполнения генератора ударных волн рабочей средой.

Прекращение работы генератора осу- 20 ществляется по сигналу с пульта 17 управления, отключающего подачу рабочей среды от источника 18 путем перекрытия вентиля 15.

Формула изобретения

1. Генератор ударных волн, содержащий корпус с выходным соплом, кла93 6 пан со штоком, установленный в полости корпуса с возможностью перекрытия выходного сопла, поршень, жестко закрепленный на штоке и делящий полост корпуса на рабочую и управляющую камеры, пружину, установленную в управляющей камере и постоянно взаимодействующую с поршнем, и блок управле ния, отличающийся тем, что, с целью увеличения скорости открытия выходного сопла, генератор снабжен механическим спусковым устройством клапана, связанным с блоком управления и установленным в управляющей камере, и кольцевым буртом с уплотнением, установленным в рабочей камере с возможностью взаимодействия с торцом поршня при закрытом клапане.

2. Генератор по п. 1, о т л и— ч а ю шийся тем, что механическое спусковое устройство клапана вы-. полнено в виде подпружиненной защелки с приводом, связанным с блоком управления, и спускового рычага, установленного с возможностью взаимодействия одним концом с защелкой, а другим .- со штоком клапана.
