Установка для утилизации теплоты при термическом обезвреживании сточных вод

Установка для утилизации теплоты при термическом обезвреживании сточных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к теплотехнике и может быть использовано в установках для термического обезвреживания сточных вод, содержащих легколетучие примеси и минеральные соли. Целью изобретения является повышение экономичности путем снижения расхода топлива на печь. Тракт отходящих газов между печью 2 и контактным подогревателем 7 разделен на две параллельные ветви, в одну из которых параллельно подогревателю 3 паровоздушной смеси включен по греющей стороне поверхностный газоводяной теплообменник 6, а контактный подогреватель 7 разделен на две последовательные ступени, вход второй из них по ходу газов соединен с выходом по газовой стороне газоводяного теплообменника 6. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 23 С 7 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

21) 4461924/23-33

° °

22) 07.07.87 (46) .15.10.90. Бюл. М - 38 (71) Киевский инженерно-строительный институт (72) В.И. Моисеев, Л .Г. Семенюк, А.A. Худенко и С.В. Барановская (53) 628.54 (088.8) (56) Авторское свидетельство СССР

Р 574399, кл . F 23 С 7/04, 1976 .

Авторское свидетельство СССР

М 962724, кл, F 23 G 7/04, 1982, (54) УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ ТЕПЛОТЫ

ПРИ ТЕРМИЧЕСКОМ ОБЕЗВРЕЖИВАНИИ СТОЧНЫХ ВОД (57) Изобретение относится. к теплотехнике и может быть использовано в ус„„SU„„1599622 А 1

2 тановках для термического обезвреживания сточных вод, содержащих легколетучие примеси и минеральные соли.

Целью изобретения является повышение экономичности путем снижения. расхода топлива на печь. Тракт:отходящих газов между печью 2 и контактным подогревателем 7 разделен на две параллельные ветви, в одну из которых параллельно подогревателю 3 паровоздушной смеси включен по грекпцей сто/ ... роне поверхностный газоводяной теп -" лообменник 6, а контактный подогреватель 7 разделен на две последовательные ступени, вход второй из них по ходу газов соединен с выходом по газовой стороне газоводяного теплообменника 6. 1 ил.

1599622 подается в печь для упаривания, а часть — на нагрев в подогреватель 3 и далее в аппарат 1 предварительного упаривания.

Оставшаяся после предварительного упаривания сточная вода, содержащая высококипящие органические компоненты и минеральные соли, направляется в контактный подогреватель, где сточная вода дополнительно подогревается, а затем в поверхностный газоводяной теплообменник 6, где вода подогревается до температуры насыщения или несколько выше, и далее подается в печь на сжигание. Отходящие продукты сгорания от печи 2 по двум параллельным трактам 4 и 5 поступают соответственно в подогреватель 3 паровоэдушной смеси и поверхностный газоводяной теплообменник 6, и далее на первую и вторую ступени контактного подогревателя.

Такая схема установки позволяет эа счет теплоты отходящих газов осуществить нагрев воды до температуры насыщения или.несколько перегреть ее перед подачей в печь. При этом температура отходящих газов, после поверхностного гаэоводяного теплообменника, будет несколько ниже, чем после подогревателя паровоэдушной смеси, так как температура сточной воды на входе в теплообменник будет заведомо ниже, чем температу.ра паровоздушной смеси на входе в подогреватель паровоэдушной смеси.

Смещение двух потоков отходящих газов ! в контактном подогревателе осуществ-.

Изобретен:«e относится к теплотехнике и может быть использовано в установках для. термического обезвреживания сточных вод, содержащих легколетучие органические примеси и ми— неральные соли °

Цель изобретения — повышение экономичности путем снижения расхода топлива на печь. 10

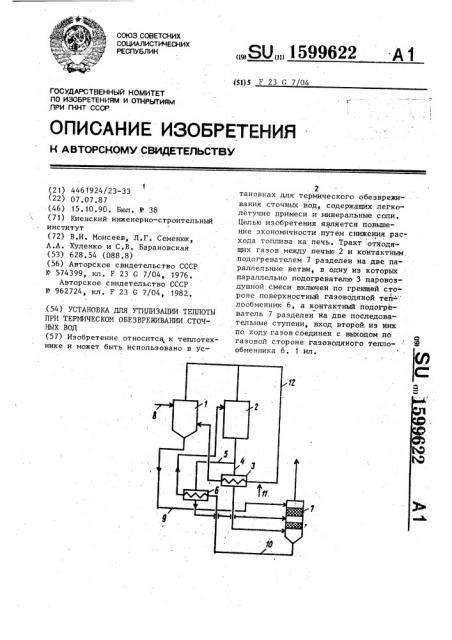

На чертеже представлена схема установки для утилизации теплоты при термическом обезвреживании сточных вод.

Установка содержит аппарат 1 пред-, 15 варительного упаривания, выход кото-.. рого по газовой среде соединен с печью 2 и выходом по нагреваемой среде подогревателя 3 паровоздушной смеси. Тракт отходящих газов печи 2 разделен на две ветви 4 и 5, в одну из которых включен подогреватель 3 паровоздушной смеси, а другую поверхностный газоводяной теплообменник 6. Выход по греющей среде подогревателя 3 соединен с входом первой по ходу газов ступени контактного подогревателя 7, а выход по греющей среде теплообменника 6 ooåäèíåí. с

Ыходом второй по ходу газов стчпени контактного подогревателя 7.

Тракт 8 сточной воды соединен с. входом по нагреваемой среде аппарата 1 предварительного упаривания, а . выход - с входом по нагреваемой среде контактного подогревателя трактом 9. Выход по нагреваемой среде контактного подогревателя 7 соединен с входом по воде печи 2 трактом 10. °

Воздушный тракт 11 подключен к тра.кту 12 паровоздушной смеси до подо40 гревателя 3.

Установка работает следующим об" разом.

Сточная вода по тракту 8 поступает в аппарат 1 предварительного упаривания.

3а счет теплоты паровоэдушной смеси, подогретой отходящими газами печи 2 в подогревателе 3 паровоэдушной смеси, в аппарате 1 предварительного упаривания происходит частичное ,:упаривание сточной воды. При этом в парообраэное состояние переходят легколетучие органические компоненты, Перед подогревом в паровоэдушную смесь по тракту 11 вводится воздух.

После аппарата предварительного упаривания часть паровоздушной смеси ляется после первой по ходу газов ступени, на вход которой поступают отходящие газы после подогревателя па- . ровоздушной смеси. Причем величина поверхности нагрева первой ступени контактного подогревателя выбирается таким образом, чтобы температуры отходящих газов после первой ступени — . контактного подогревателя и газоводяного подогревателя были одинаковы.

Смешение же газов с различными температурами привело бы к потерям энергии в контактном подогревателе и снижению его тепловой мощности.

Реализация изобретения позволяет снизить расход топлива на процесс обезвреживания за счет повышения степени использования тепла продуктов обезвреживания.

1599622

Формула изобретения

Составитель Т. Лепахина

Редактор М, Бандура Техред Л.Олийнык Корректор С. Черни

Заказ 3132 Тираж 452 Подписное т

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, .Раушская яаб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Установка для у-тилизации теплоты . при термическом обезвреживании сточных вод, содержащая аппарат предварительного упаривайия, печь термического обезвреживания, .подогреватель паровоздушной смеси и контактный подогреватель, отличающаяся тем, что, с целью повышения экономичности путем снижения расхода топлива на печь, тракт отходящих газов между печью и контактным подогревателем разделен на две параллельных ветви, в одну из которых параллельно подогревателю паровоздушной смеси включен по греющей стороне поверхностный газоводяной теплообмеиник, а контактный подогреватель разделен на две последовательные ступени, вход второй из них по ходу газов соединен с выходом по газовой стороне газоводяного теплообменника.
