Способ измерения интенсивности электротеллурического поля при изучении геодинамических процессов в земной коре

Способ измерения интенсивности электротеллурического поля при изучении геодинамических процессов в земной коре

Иллюстрации

Показать все

Реферат



Изобретение относится к геофизике. Целью изобретения является повышение эффективности способа изучения геодинамических процессов в земной коре. Цель достигается за счет того, что измерение электротеллурического поля для изучения геодинамических процессов в земной коре проводят при заглублении электродов, осуществленном путем бурения в горной породе скважины, простирающейся ниже уровня верхней границы водонесущего слоя, погружения одного электрода на дно скважины и засыпки ее до уровня водонесущего слоя, где располагается второй электрод.

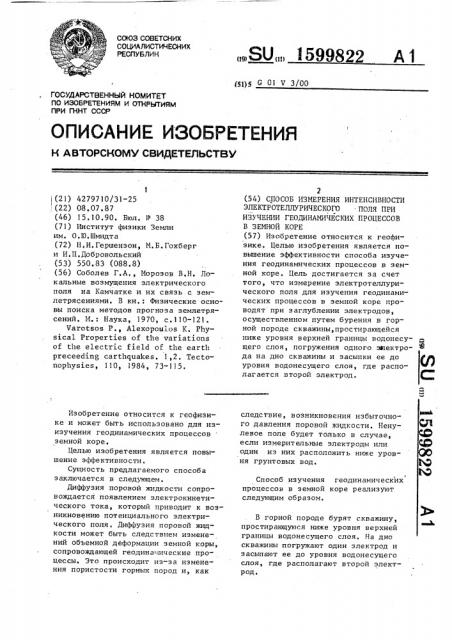

СОЮЗ СОНЕТСИИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 V 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР

j(21) 4279710/31-25 ,(22) 08.07.87 (4б) 15,10,90. Бюл. Р 38 (71) Институт физики Земли им. 0.10.Шмидта (72) Н.И. Гершензон, M.Б. Гохберг и И.П.Добровольский (53) 550.83 (088.8) (5á) Соболев Г.А,, Морозов В.Н. Локальные возмущения электрического поля на Камчатке и их связь с землетрясениями. В кн.: Физические основы поиска методов прогноза землетрясений. М.: Наука, 1970, с.110-121

Varotsos P., Alexopoulos К. Physical Properties of the variations

of the electric field of the earth

preceeding earthquakes. 1,2. Tectonophysics, 110, 1984, 73-115, Изобретение относится к геофизике и может быть использовано для изизучения геодинамических процессов земной коре.

Целью изобретения является повышение эффективности.

Сущность предлагаемого способа заключается в следующем.

Диффузия поровой жидкости сопровождается появлением электрокинетического тока, который приводит к возникновению потенциального электрического поля, Диффузия поровой жидкости может быть следствием изменений объемной деформации земной коры, сопровождающей геодинамические процессы. Это происходит из-за изменения пористости горных пород и, как

„,Я0„„1599822 А 1

2 (54) СПОСОБ ИЗМЕРЕНИЯ ИНТЕНСИВНОСТИ

ЭЛЕКТРОТЕЛЛУРИЧЕСКОГО ПОЛЯ ПРИ

ИЗУЧЕНИИ ГЕОДИНАМИЧЕСКИХ ПРОЦЕССОВ

В ЗЕМНОЙ КОРЕ (57) Изобретение относится к геофизике. Целью изобретения является повышение эффективности способа изучения геодинамических процессов в земной коре. Цель достигается за счет того, что измерение электротеллурического поля для изучения геодинамических процессов в земной коре проводят при заглублении электродов, осуществленном путем бурения в горной породе скважины, простирающейся ниже уровня верхней границы водонесущего слоя, погружения одного эйтектрода на дно скважины и засыпки ее до уровня водонесущего слоя, где располагается второй электрод. следствие, возникновения избыточного давления поровой жидкости. Ненулевое поле будет только в случае, если измерительные электроды или один из них расположить ниже уровня грунтовых вод.

Способ изучения геодинамических процессов в земной коре реализуют следующим образом.

В горной породе бурят скважину, простирающуюся ниже уровня верхней границы водоне сущего слоя. На дно скважины погружают один электрод и засыпают ее до уровня водонесущего слоя, где располагают второй электрод.

1599822

Составитель О. Коршунов

Техред N.Пидык

Корректор С.Черни

Редактор А.Лежнина

Заказ 3142 Тираж 416 Подписное

ВНИИПИ Государственного комитета по изобретенийм и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Для обнаружения кратковременных (минуты-часы-сутки) изменений напряженно-деформированного состояния земной коры указанным способом целесообразно устанавливать электроды на расстоянии R 1 — 10 м.; т.е. скважину бурят на глубину порядка

1 — 10 м. Такие размеры выбраны из следующих соображений. С одной стороны, желательно сделать R как можно меньше, так как величина помехи пропорциональна К. При R (10 помехи практически отсутствуют. С другой стороны, время существования всплеска поля определяется R и коэффициентом диффузии жидкости. При очень малых К можно не заметить эффекта.Для реальных значений коэффициента диффузии целесообразно брать R 1 м, в этом случае можно зафиксировать эффект с Q t h 1 мин.

Формула из обретения

Способ измерения интенсивности электротеллурического поля при изу" чении геодинамических процессов в земной коре, включающий заглубление в горную породу двух электродов и

1ð измерение разности потенциалов между ними, отличающийся тем, что, с целью повышения достоверности способа за счет выделения поля электрокинетических токов, бурят в

f5 . горной породе скважину, простирающуюся ниже уровня верхней границы водонесущего слоя, погружают один электрод на дно скважины и засыпают ее до уровня водонесущего слоя, где

2р располагается второй электрод.
