Изобретение относится к контрольно-измерительной технике и может быть использовано для допускового контроля погрешностей работы элементов задержки. Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения его приспособленности к регистрации разброса передних и задних фронтов сигналов на выходах группы элементов задержек, к контролю правильности собственной работы, индикации результатов контроля, регистрации сбоев контролируемых элементов задержек и повышения производительности. Поставленная цель достигается тем, что в устройстве одновременно подключаются N контролируемых элементов задержки, которые с помощью (эталонных) элементов задержек, двух элементов ИЛИ, шести элементов И, элемента НЕ, двух счетчиков и трех индикаторов проверяются на соответствие заданному эталонному значению с заданным допуском. 2 ил., 1 табл.

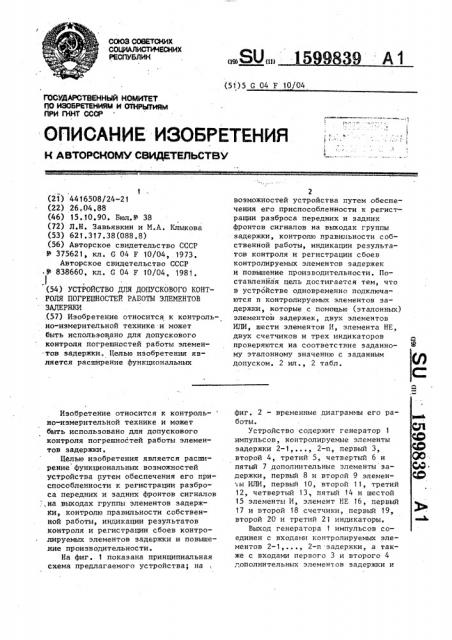

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 С 04 Р 10/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

QO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР

1 (21) 4416508/24-21 (22) 26.04.88 (46) 15.10.90. Бюл.Р 38 (72) Л.Н. Завьявкин и М.А. Клыкова (53) 621.317.38(088.8) (56) Авторское свидетельство СССР

Р 375621, кл. G 04 Р 10/04,.1973.

Авторское свидетельство СССР

У 838660, кл. С 04 F 10/04, 198 1.

l (54) УСТРОЙСТВО ДЛЯ ДОПУСКОВОГО КОНТРОЛЯ ПОГРЕШНОСТЕЙ РАБОТЫ ЭЛЕМЕНТОВ

ЗАДЕРЖКИ (57) Изобретение относится к контрольно-измерительной технике и может быть использовано для допускового контроля погрешностей работы элементов задержки. Целью изобретения является расширение функциональных

Изобретение относится к контроль- но-измерительной технике и может быть использовано для допускового контроля погрешностей работы элементов задержки.

Целью изобретения является расширение функциональных возможностей устройства путем обеспечения его приспособленности к регистрации разброса передних и задних фронтов сигналов . -,на выходах группы элементов задержки, контролю правильности собственной работы, индикации результатов контроля и регистрации сбоев контролируемых элементов задержки и повышение производительности.

На фиг. 1 показана принципиальная схема предлагаемого устройства; на

2 возможностей устройства путем обеспечения его приспособленности к регистрации разброса передних и задних фронтов сигналов на выходах группы задержки, контролю правильности собственной работы, индикации результатов контроля и регистрации сбоев контролируемых элементов задержек и повышение производительности. Поставленйая цель достигается тем, что в устройстве одновременно подключаются и контролируемых элементов задержки, которые с помощью (эталонных) элементов задержек, двух элементов

ИЛИ, шести элементов И, элемента НЕ, двух счетчиков и трех индикаторов проверяются на соответствие заданному эталонному значению с заданным допуском. 2 ил., 2 табл. фиг. 2 — временные диаграммы его работы.

Устройство содержит генератор 1 импульсов, контролируемые элементы задержки 2-1...,, 2-п, первый 3, второй 4, третий 5, четвертый 6 и пятый 7 дополнительные элементы задержки, первый 8 и второй 9 элемен1ы ИЛИ, первый 10, второй 11, третий

12, четвертый 13, пятый 14 и шестой

15 элементы И, элемент HE 16, первый

17 и второй 18 счетчики, первый 19, второй 20 и третий 21 индикаторы.

Выход генератора 1 импульсов соединен с входами контролируемых элементов 2-1,..., 2-п .задержки, а также с входами первого 3 и второго 4 дополнительных элементов задержки и

1599839 первыми входами элементов И 10 и 11, вторые входы которых соединены соответственно с выходами дополнительных элементов 3 и 4 задержки. Выход элемента И 11 через третий дополнительный элемент 5 задержки соединен с первым входом элемента И 15 и первым входом элемента НЕ 16, выходы которых соединены соответственно с входами 10 индикаторов 19 и 20. Вторые входы элементов И 15 и НЕ 16- соединены с выходом элемента ИЛИ 9, первый и второй входы которого соединены соответственно с первым и вторым входами эле-15 мента И 12 и первыми входами элеменгоа И 13 и 14. Вторые входы последних объединены и подключены к выходу элемента ИЛИ 8, и входов которого соединены с выходами и контролируемых элементов задержки. Выход элемента

И 12, соединен с входом третьего индикатора 21; выход элемента К 13— с входом первого счетчика 17, а выход элемента И 14 — с входом второго 25 счетчика 18.

Устройство работает следующим образом.

Генератор 1 имеет стабилизированную частоту импульсов. Длительность импульсов равна паузе ь между ними и половине номинального (идеального) времени задержки элементов

2-1,...,2-п, которые могут иметь разброс Ьь времени появления перед35 них и задних фронтов. На величину разброса установлен допуск, равный б (й Ь Ь ) (допуски на разброс передних и задних фронтов одинаковы и .равны g ь ).

l Ъ 40

Величины времени задержки, (i

3 7) элементов 3-7 приведены в табл.1.

Сдвиг элементом 3 задержки импуль(1. р сов на время ь ъ= 0,5 ь + Il 1, обеспечивает появление на выходе элемента

И 10 импульсов длительностью ь ц =

= О, 5 Ф д - 6С, задние фронты которых совпадают с задними фронтами импульсов на выходе генератора 1. Сдвиг элементом 4 задержки импульсов на время

2 Ж обеспечивает появление на выходе элемента И 11 имйульсов длительностью %

I элементом 5 задержки импульсов на ,время ь = — Ю .обеспечивает появление на его выходе импульсов длитель-, ностью - 2hс, в промежутках между ка цым предыдущим и каждым последующим импульсами генератора 1, причем с зазорами (отсутствием сигналов) между передним фронтом импульса на выходе элемента 5 задержки и задним фронтом предыдущего импульса. генератора 1, а также между задним фронтом импульса на выходе элемента 5 задержки и передним фронтом последующего импульса генератора 1, равным Д(Сдвиг элементом 6 задержки импульсов на величину ьб =Сп - hc обеспечи(/ вает появление на его выходе импульсов с зазором (отсутствием сигнала) между их задними фронтами и передними фронтами последующих импульсов генератора 1 на величину Ьь . Сдвиг элементом 7 задержки импульсов на величину ь 7 = 2,5 с q обеспечивает появление на его выходе импульсов с зазором (отсутствием сигнала) между их передними фронтами и задними фронтами импульсов генератора 1 на величину 6< .

При нормальной (идеальной) точности работы устройства фронты импульсов на выходе элемента 7 задержки совпадают с началом импульсов на выходе элемента 6 задержки, а импульсы .на выходе элемента ИЛИ 9 совпадают по длительности с импульсами на выходе элемента 5 задержки. Это обеспечивает отсутствие сигналов на выходах элементов И 12 и НЕ 16 и мигающей индикации на индикаторах 20 и 21.

Если импульсы на выходах элементов 6 и 7 задержки перекрываются (неправильная работа устройства), то появляются сигналы (фиг. 2) на выходе элемента И 12. Появление в данном случае мигающей индикации на индикаторе 21 свидетельствует о неисправности устройства типа "Перекрытие импульсов".

При наличии неисправности работы устройства типа зазора между задними фронтами импульсов генератора 1 и передними фронтами импульсов на вььходе элемента 7 задержки или передними фронтами импульсов генератора

1 и задними фронтами импульсов на выходе элемента 6 задержки меньше величины с (неисправность типа

"Ненорма зазора", фнг.2) соответственно увеличивается длительность импульсов на выходе элемента ИЛИ 9

Устройство для допускового контроля погрешностей работы элементов задержки, содержащее генератор импульсов, выход которого соединен с клеммой для подключения входа первого контролируемого элемента задержки, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства путем обеспечения его приспособленности к регистрации разброса передних и задних фронтов сигналов на выходах группы элементов задержки, контролю правильности собственной работы, индикации результатов контроля и регистрации сбоев контролируемых элементов задержки и повышения производительности, в устройство дополнительно введены еще и-t клемм для подключения входов и выходов контролируемых элементов задержки, пять дополнительных элементов задержки, два элемента

ИЛИ, шесть элементов И, элемент НЕ, первый и второй счетчики, первый, второй и третий индикаторы, причем выход генератора импульсов соединен непосредственно с клеммами для подключения входов последующих и-1 контролируемых элементов задержки, первым входом первого элемента И, первым входом второго элемента И, через первый дополнительный элемент задержкис вторым входом первого элемента И, через второй дополнительный элемент задержки — с вторым входом второго элемента И, выход которого соединен через третий дополнительный элемент задержки с первым входом шестого элемента И и первым входом элемента НЕ

5 159983 по сравнению с длительностью импульсов на выходе элемента 5 задержки.

Это приводит к появлению импульсов на выходе элемента НЕ 16 (фиг.2).

Появление в данном случае мигающей индикации на индикаторе 20 свидетельствут о неисправности типа "Не;: норма зазора", т,е. о неправильной работе .устройства. .:р Логика работы элемента НЕ 16 приведена в табл.2.

Наличие мигающей индикации на индикаторе 19 и отсутствие ее на индикаторах 20 и 21 свидетельствует о том, что устройство работоспособно IS (нет отказа и точность работы удов" летворительная).

Если разбросы передних и задних фронтов сигналов на выходах элементов 2-1,...,2-п задержки находятся в пределах допуска (не превышают величины ц С ), то сигналы на выходах .элементов И 13 и 14 отсутствуют, показания на счетчиках 17 и 18 также отсутствуют. Если раэбросы передних (57 ) или задних (5I, ) фронтов cHF налов на выходах элементов 2-1,. °, 2-и задержки превьmtaют установленный допуск (величину A C ), то появляются соответственно сигналы на выходах 30 элементов И 13 и 14. При этом по показаниям счетчиков 17 и 18 определяется устойчивый разброс указанных параметров (быстрое увеличение показаний счетчиков) или единичные сбои (единичные показания счетчиков).

Устройство подвергается периодической профилактике, в процессе которой элементы 3-7 задержки с анормальными временами < (i = 3,7) заменяют- 40 ся на исправные (элементы 3-7 должны иметь высокие точность и стабильность параметров ь; ). .При воэникновении неисправности типа "Перекрытие импульсов или Ненорма зазора про- 45 водятся внеочередные профилактические работы.

При высокой частоте импульсов генератора 1 возникает реальная трудность зрительного восприятия информа- 50 ции на индикаторах 19-21. В этом случае в качестве индикаторов 19-21 необ- . ходимо использовать счетчики, Таким образом. предлагаемое устройство приспособлено к регистрации предельных раэбросов передних и задних фронтов сигналов на выходах контролируемых элементов задержки, что позволяет повысить качество работы сложных

9 6 систвм, в состав которых входит большое число элементов задержки.

Приспособленность устройства к самоконтролю исправности (обнаружению неисправностей типов "Перекрытие импульсов" и "Ненорма зазора" ) позволяет повысить точность и достоверность результатов контроля. Выбором величины Ь можно обеспечить любые йаперед заданные допуски контроля.

Увеличение в n pas количества одновременно контролируемых элементов задержки увеличивает производительность устройства также в и раз, хотя отбраковка неисправных линий задержки производится только группами.

Формула изобретения

1599839

Таблица

Элемент задержки!

0 5 н + В1 6 2Й Q q= 66 >6 Сп Ь 6 ь7

Таблица 2

Входы

) в

Выход

1

0

1

0

0 второй вход которого соединен с выходом второго. элемента ИЛИ и вторым входом шестого элемента И, а выход. с входом второго индикатора; выход шестого элемента И соединен с входом первого индикатора, выход первого элемента И соединен через четвертый дополнительный элемент задержки с первыми входами второго элемента ,ИЛИ, третьего и четвертого элементов

И, выход первого элемента И через пятый дополнительный элемент задержки соединен с вторыми входами второго элемента ИЛИ, третьего и пятого элементов И, клеммы для подключения выходов контролируемых элементов задержки соединены с соответствуюнрпии входами первого элемента ИЛИ, выход которого. соединен с вторым входом четвертого элемента И и первым входом пятого элемента И, выходы которых соединены соответственно с входами . первого и второго счетчиков, выход третьего элемента И соединен с входом третьего индикатора.

1599839
