Сигнализатор гололеда

Сигнализатор гололеда

Иллюстрации

Показать все

Реферат



Изобретение относится к электроэнергетике и может быть использовано в устройствах сигнализации о гололедообразовании на проводах воздушных линий электропередачи. Цель - повышение достоверности получаемой информации и расширение функциональных возможностей путем получения информации о величине гололедных отложений и интенсивности атмосферных осадков. Сигнализатор содержит три высокочастотных генератора 1,2 и 3, катушки индуктивности колебательных контуров которых используются в качестве датчиков атмосферных осадков 4,5 и 6. Датчик 6 снабжен кожухом, а датчик 5 - подогревом, что обеспечивает возможность идентифицировать наличие гололедных отложений и атмосферных осадков и судить об их величине при любых погодных условиях. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (ц)5 Н 02 G 7/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСИОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4364851/24-07 (22) 14.12.87 (46) 15.10.90. Бкл. N- 38 (75) А.Л,Лившиц (53) 621.3 15.175 (088.8) (56) Авторское свидетельство СССР

1Ф 1130932, кл. Н 02 G ?/16, 1983.

Авторское свидетельство СССР

i9 1042118, кл. Н 02 G 7/16, 1981.

I (54) СИГНАЛИЗАТОР ГОЛОЛЕДА (57) Изобретение относится к электроэнергетике и может быть использовано в устройствах сигнализации о гололедообразовании на проводах воздушных линий электропередачи, Цель изобрете„,SUÄÄ 1599929 А 1

2 ния — повышение достоверности получаемой информации и расширение функциональных возможностей путем получения информации о величине гололедных отложений и интенсивности атмосферных осадков. Сигнализатор содержит три высокочастотных генератора 1, 2 и 3, катушки индуктивности колебательных контуров которых используются в качестве датчиков 4, 5 и 6 атмосферных осадков. Датчик 6 снабжен кожухом, а датчик 5 — подогревом, что обеспечивает возможность идентифицировать наличие гололедных отложений и атмосферных осадков и судить об их величине при любых погодных условиях.

1 ил.

1599929

Изобретение относится к электроэнергетике и может, быть использовано в устройствах сигнализации о гололедообразовании на проводах воздушных линий электропередачи.

Цель изобретения. — повышение достоверности получаемой информации и расширение функциональных воэможностей путем получения информации о величине гололедных отложений и интенсивности атмосферных осадков.

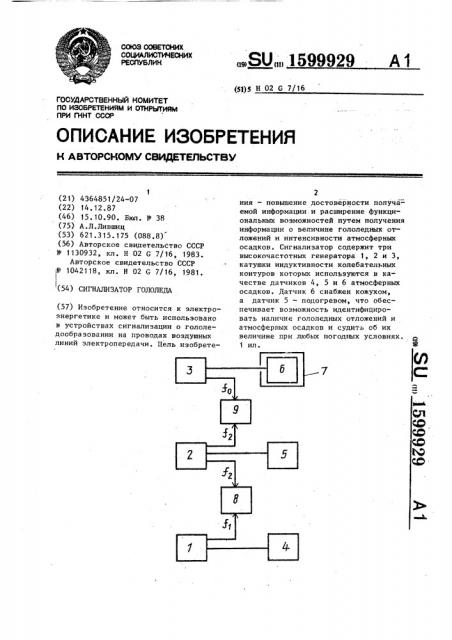

На чертеже представлена функциональная схема предлагаемого сигнализатора-гололеда. f5

Сигнализатор гололеда содержит первый 1, второй 2 и третий 3 высокочастотные генераторы, связанные соответственно с первым 4, вторым 5 и третьим 6 датчиками атмосферных осадков, выполненные в виде элементов колебательного контура высокочастотных генераторов, например в виде катушек индуктивности, витки которых разделены воздушными промежутками. 25 Третий датчик 6 атмосферных осадков защищен от атмосферных воздействий кожухом 7, первый 4 и второй 5 датчики от таких воздействий не защищены. Второй датчик 5 снабжен подогре,вом, осуществляемым, например, путем периодического пропускания через катушку индуктивности электрического тока. Выходы первого 1 и второго 2 генераторов подключены к входам перного блока 8 измерения разности частот, а выходы второго 2 и третьего 3 генераторов — к входам второго блока

9 измерения разности частот.

Устройство работает следующим образом.

При отсутствии гололедных отложений и атмосферных осадков электрические параметры всех трех элементов колебательных контуров 4, 5 и 6 одинаковы и все три генератора 1, 2 и 3

45 работают с одинаковой частотой f

1 о.

При наличии атмосферных осадков

50 и отсутствии гололеда происходит изменение резонансной частоты генераторов 1 и 2 по сравнению с частотой генератора 3 вследствие изменения величины емкости элементов 4 и 5 колебательных контуров, причем у генераторов 1 и 2 частоты равны между собой (f, = f P f0). Разница частот

f и f 0 измеряется блоком 9 и связана с интенсивностью атмосферных осадков.

При наличии гололеда и отсутствии атмосферных осадков происходит изменение частоты генератора 1, а у гейераторов 2 и 3 частоты равны между собой f 4 f = f . Разница частот

Е и f измеряется блоком 8 и связана с величиной гололедных отложений.

При одновременном наличии атмосферных осадков и гололеда происходит изменение частот как генератора так н генератора 2 (f, Ф f Ф f ).

Разница частот fo u fg измеряемая блоком 9, по-прежнему связана только с интенсивностью атмосферных осадков. Разница частот Ер и f связана как с интенсивностью осадков, так и с величиной гололедных отложений, а разница частот f u f, измеряемая блоком 8, по-прежнему связана только с величиной гололедных отложений.

Таким образом, во всех случаях наличие и величина разницы частот

f, и f, измеряемая блоком 8, определяется наличием и величиной гололедных отложений, а наличие и величина разницы частот f и С, измеряемая блоком 9, — наличием и интенсивностью атмосферных осадков, что обеспечивает повышение достоверности получаемой информации о гололеде, а также обеспечивает расширение функциональных возможностей. формула изобретения

Сигнализатор гололеда, содержащий два электрических датчика атмосферных осадков, второй из которых выполнен с подогревом, о т л и ч а ю щ и й— с я тем, что, с целью повышения достоверности получаемой информации и расширения функциональных возможностей путем получения информации о величине гололедных отложений и интенсивности атмосферных осадков, в него введены три высокочастотных генератора, два блока измерения разности частот и третий электрический датчик, защищенный от атмосферных осадков, причем первый, второй и третий датчики выполнены в виде элементов колебательного контура соответственно первого, второго и третьего высокочастотных генераторов, выкоды первого и второго высокочастотных генераторов

1599929 б генераторов подключены к входам второго блока измерения разности частот. подключены к входам первого блока измерения разности частот, а выходы второго и третьего высокочастотных
