Синхронный электродвигатель

Синхронный электродвигатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электрическим машинам. Целью изобретения является повышение КПД пускового момента и надежности. Синхронный электродвигатель содержит статор с обмоткой, ротор, на каждом полюсе 1 которого расположена катушка 2 возбуждения, параллельно которой подключены последовательно соединенные конденсатор 3 и регулируемый резистор 4. Начало 5 катушки 2 возбуждения первого полюса 1 соединено с концом 6 катушки 2 последнего полюса 1 через внешний регулиремый резистор 7. 1 ил.

СОЮЗ C ÌÇETCÊÈÕ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (l9) Е0 (ill (g))g Н 02 К 19/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHAM

ПРИ ГКНТ СССР.(61) 420071 (21) 4289167/24-07 (22) 27.07.87 (46) 15.10.90. Бюл. N - 38 (71) Днепропетровский горный институт им. Артема (72) Д.К.Крюков, В.И.Кириченко, Е.П.Островский, Е.В.Лаврухина, А.С.Бешта и С.А.Тенчурин (53) 621.313.323(088.8) (56) Авторское свидетельство СССР

- 420071, кл, Н 02 P 1/46, 1978.

2 (54) СИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ (57) Изобретение относится к электрическим машинам, Целью изобретения яв" ляется повышение КНД пускового момента и надежности. Синхронный электродвигатель содержит статор с обмоткой, ротор, на каждом полюсе I которого расположена катушка 2 возбуждения, параллельно которой подключены последовательно соединенные конденсатор

3 и регулируемый резистор 4. Начало

5 катушки 2 возбуждения первого полю-. са 1 соединено с концом b катушки 2 .последнего полюса 1 через внешний регулируемый резистор 7. 1 ил., 159994б

Фор мул а из о бр е т ения

Составитель В.Трегубов

Редактор М.Циткина Техред М,Xop,анич Корректор JI Ïèëèïåíêo,Заказ 3148 Тираж 445 Подписное

РчИИПИ Государственного комитета ио изобретениям и открытиям при ГКНТ СССР

1131)3 5, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г.ужгород, ул. Гагарина,101

Изобретение относится к электрическим машинам, а именно к синхронным электродвигателям с асинхронным

9 апускомо 5

Целью изобретения является повышение КПД, надежности и увеличение пускового момента. ф.

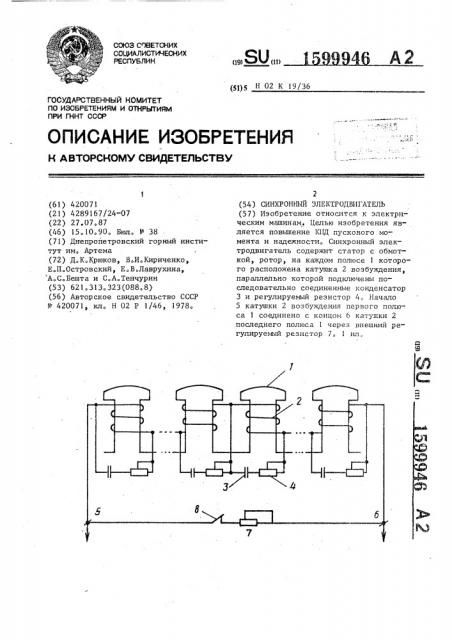

На чертеже представлена электрическая схема соединений цепи обмот- 10 ки возбуждения, На каждом полюсе 1 ротора расположена катушка 2 возбуждения, параЛлельно которой подключены последовательно соединенные конденсатор 3 и 15 регулируемй резистор 4. Начало 5 катушки 2 первого полюса 1 соединено с концами 6 катушки 2 последнего полюса 1 через внешний регулируемый ре-. зистор 7. В цепи резистора 7 включен 20 регулируемый ключ 8 для отключения резистора 7 от катушек 2 возбуждения, Синхронный- электродвигатель работает следующим образом.

При замкнутом ключе 8 в асинхронном режиме работы двигателя в катушке

2 возбуждения протекает переменный ток. Благодаря наличию на каждом полюсе 1 конденсатора 3 и резистора 4

I возникает резонанс напряжений, увеличивается активная составляющая тока, протекающего по обмотке, что приводит к увеличению пускового момента двигателя, В процессе разгона может осуществляться регулирование резисторов

4 и 7 для обеспечения требуемого тока.

Подключение конденсатора 3 и ре" зисторов 4 и 7 позволяет снизить пусковой ток при разгоне, уменьшить потери мощности нагрева, повысить тем самым надежность.

Синхронный электродвигатель по авт.св. М 420071, о т л и ч а ю— шийся тем, что, с целью повышения КПД, увеличения пускового момента, повышения надежности, ротор снабжен цепочками, состоящими из последовательно соединенных конденсатора и регулируемого резистора, каждая из которых подключена параллельно катушке возбуждения на каждом полюсе, а внешний резистор, подключенный параллельно всей обмотке возбуждения, выполнен регулируемым.
