Реферат



Изобретение относится к электронной коммутационной технике, где требуется безопасность и удобство использования. Цель изобретения - повышение надежности и удобства в эксплуатации. Автоматический выключатель содержит колебательный контур 1 с антенной, усилитель 2, выпрямитель 3, опорный генератор 4, последовательно соединенные смеситель 5, фильтр 6 нижних частот, преобразователь 7 частота-напряжение и интегратор 8, времязадающую RC-цепь 11, электромагнитное реле с обмоткой 17 и контактами 18, 19, вторичный источник 20 питания, входные и выходные шины 21, 22 и 23, 24, два кнопочных выключателя с контактами 25, 26 и 27. Введение колебательного контура 1 с антенной, опорного генератора 4, смесителя 5, фильтра 6 нижних частот, преобразователя 7 частота-напряжение, интегратора 8, второго транзистора 15 позволяет исключить ложные срабатывания в процессе переключения программ и повысить удобство в эксплуатации. 1 ил.

СОЮЗ СОБЕТСНИХ

СОЦИАЛИСТИЧЕСНИ)(РЕСПУБЛИН (19) (11) щ) Н 03 К 17/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTOPCKOMV СВИДЕТЕЛЬСТВУ

21 22 2Л 24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4471899/24-21 (22) 23.06.88 (46) 15.10.90. Бюл. Р 38 (75) А.Т. Козявин (53) 621.382(088.8) (56) Авторское свидетельство СССР

Р 945994, кл. Н 03 К 17/60, 1981.

Авторское свидетельство СССР

Р 1135008, кл . Н 03 К 17/60, 1981 (прототип). (54) АВТОИАТИЧЕСКИИ ВЫКЛЮЧАТЕЛЬ (57) Изобретение относится к электронной коммутационной технике, где требуется безопасность и удобство использования. Цель изобретения— повышение надежности и удобства в эксплуатации. Автоматический выключатель содержит колебательный контур 1.с антенной, усилитель 2, 2 выпрямитель 3, опорный генератор 4„ последовательно соединенные смеситель 5, фильтр 6 нижних частот, преобразователь 7 частота-напряжение и интегратор 8, времязадающую RC-цепь

11, электромагнитное реле с обмоткой 17 и контактами 18, 19, вторичный источник 20 питания, входные и выходные шины 21, 22 и 23, 24, два кнопочных выключателя с контактами

25, 26 и 27. Введение колебательного контура 1 с антенной, опорного генератора 4, смесителя 5, фильтра

6 нижних частот, преобразователя 7 частота-напряжение, интегратора 8, второго транзистора 15 позволяет исключить ложные срабатывания в про" цессе переключения программ и повысить удобство в эксплуатации, 1 ил.

1599982

Изобретение относится к электронной коммутационной технике и может быть использовано для автоматического отключения телевизионного приемника от питающей сети по окончании трансляции программы по каналу и в случае возникновения в телевизионном приемнике неисправностей.

Цель изобретения — повышение на10 дежности и удобства в эксплуатации.

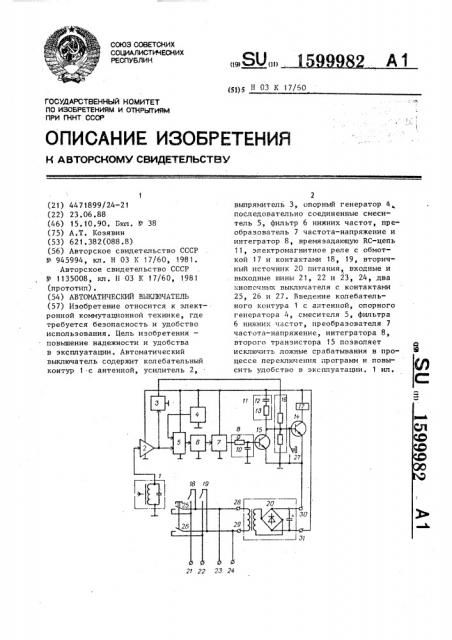

На чертеже изображена структурная схема выключателя.

Автоматический выключатель содержит последовательно соединенные ко- !5 . лебательный контур 1 с антенной, усилитель 2, выпрямитель 3, опорный генератор 4, последовательно соединенные смеситель 5, фильтр 6 нижних частот, преобразователь 7 частота - напряжение и интегратор 8, состоящий из резистора 9 и конденсатора 10, а также времязадающую RC-цепь 11, состоящую из последовательно соединенных конденсатора 12 и резистора

13, первый и второй транзисторы 14 и 15, резистивный делитель 16, электромагнитное реле с обмоткой 17 и первой и второй парами замыкающих контактов 18 и 19, вторичный источник 20 питания, входные шины 21 и 22 и выходные шины 23 и 24, контакты 25 и 26 первого и контакт 27 второго кнопочного выключателя. Входные шины

--21 и 22 через контакты 25 и 26 кнопочного выключателя, параллельно каж- 35 дому из которых включены пары контактов 18 и 19 электромагнитного реле, подключены к выходным шинам 23 и 24 автоматического выключателя и к входным шинам 28 и 29 вторичного источника 20 питания, первая выходная шина 30 которого соединена с эмиттерами транзисторов 14 и 15, первым выводом резистивного делителя 16, через контакт 27 кнопочного выключателя — с

45 базой транзистора 14, а вторая выходная шина 31 вторичного источника 20 питания соединена с конденсатором 12 времязадающей цепи 11 и через обмотку

17 электромагнитного реле — с коллектором транзистора 14, база которого соединена со средним выводом реэистивного делителя 16, с резистором 13 времязадающей цепи 11 и с коллектором транзистора 15, база которого подклю- 55 чена к выходу интегратора 8. Один вход смесителя 5 соединен с выходом опорного генератора 4, другой вход— с выходом усилителя 2, а выход выпрямителя 3 соединен с вторым выводом резистивного делителя 16. Колебатель-. ный контур 1, усилитель 2, выпрямитель 3, опорный генератор 4, смеситель 5, фильтр б,нижних частот, преобразователь 7 частота — напряжение и интегратор 8 подключены также своими общими шинами и шинами питания соответственно к первой и второй выходным шинам 30 и 31 вторичного источника 20 питания.

При использовании устройства в качестве автоматического выключателя телевизионного приемника входные шины 21 и 22 подключаются к электрической сети, выходные шины 23 и 24 подключаются к шинам питания телевизионного приемника (сетевому шнуру), а само устройство располагается рядом или вблизи телевизионного приемника— на расстоянии пе более 2 м.

Автоматический выключатель работает следующим образом.

При кратковременном нажатии на первый кнопочный выключатель контакты

25 и 26 замыкаются и сетевое напряжение с входных шин 21 и 22 автоматического выключателя поступает на входные шины 28 и 29 вторичного источника 20 питания и на шины питания телевизора, который при этом включается. Возникшее постоянное напряжение на выходных шинах 30 и 31 вторичного источника 20 питания начинает заряжать конденсатор 12 времязадающей цепи 11 через резистор 13 и участок база-эмиттер транзистора 14.

Ток заряда конденсатора 12 открывает транзистор 14. При этом срабатывает электромагнитное реле (его обмотка

17 включена в коллекторную цепь транзистора 14), которое своими контактами 18 и 19 блокирует кнопочные выключатели (контакты) 25 и 26. Теперь и после размыкання контактов 25 и 26 обеспечивается питание телевизора и автоматического выключателя íà гремя, определяемое постоянной времени времязадающей RC-цепи 11 и необходимое для прогрева блока строчной развертки телевизора.

Работающий блок строчной развертки (его выходной каскад с трансформатором и отклоняющей системой) создает вблизи телевизора "паразитное" излучение — переменное электромагнитное поле с частотой строчной развертки телевизора. Оно наводит ЭДС

1599982

40

50 в антенне автоматического выключателя, расположенного вблизи телевизора.

Колебательный контур 1 вьделяет амплитуду первой гармоники строчной

I развертки телевизора. Этот гармонический сигнал усиливается н усилителе 2 и поступает на вход выпрямителя 3. Выпрямленное постоянное напряжение с выхода, выпрямителя 3 через резистивный делитель 16 подается на базу транзистора 14. Последний при этом остается открытым (рабочий режим становится близким к режиму насыщения выходного тока), и телевизор продолжает находиться во включенном состоянии. Одновременно с этим сигнал с выхода усилителя 2 поступает на один вход смесителя 5, на другой вход которого подается сигнал с опорного генератора 4 с частотой колебаний 15625 Гц.

Разностный сигнал ньделяется фильтром 6 нижних частот и поступает на преобразователь 7 частота — напряжение. В нем частота преобразуется в пропорциональное значение постоянного напряжения, которое далее через интегратор 8 поступает на базу транзистора 15 и управляет им. Транзистор 15 работает в качестве ключе" ного каскада.

При наличии телевизионной передачи по включенному каналу телевизора, задающий генератор блока строчной развертки засинхрониэирован строчными синхроимпульсами, вьделенными иэ видеосигнала, передаваемого телецентром. При этом разница частот сигналов на выходе смесителя 5 оказывается равной нулю или очень малой — в пределах неточности установки номинального значения частоты опорного генератора 4, которая на практике может быть 1-3 Гц. В .результате постоянное напряжение на выходе преобразователя 7 отсутствует (почти равно нулю). транзистор 15 закрь|т и не оказывает своего действия на базовую цепь транзистора 14. Телевизор продолжает быть включенным на все время приема телевизионной программы.

При прекращении трансляции программы по выбранному каналу, частота строчной развертки телевизора изменяется, так как задающий генератор блока строчной развертки перестает быть засихронизированным строчными синхроимпульсами. Не эасинхронизиро ванный сигнал строчной развертки, смешиваясь в смеаителе 5 с сигналом опорного генератора 4 (частота кото рого не изменилась), образует на выходе смесителя 5 разностный сигнал.

Этот сигнал вьделяется фильтром 6 нижних частот и вызывает появление (увеличение) постоянного напряжения на выходе преобразователя 7 частота— напряжение, которое начинает заряжать через резистор 9 конденсатор 10 интегратора 8.

Через определенное время конденсатор 10 заряжается до уровня, при котором начинает открываться транзистор 15. Последний шунтирует базовую цепь транзистора 14, который от этого закрывается. Обмотка 17 электромагнитного реле обесточивается, его пары контактов 18 и 19 размыкаются и сетевое напряжение снимается с шин питания телевизионного приемника и с входных шин 28 и 29 вторичного источника

20 питания автоматического выключателя. Телевизор и автоматический выключатель выключаются.

Интегратор 8, включенный на входе ключевого каскада на транзисторе 15 служит для предотвращения ложного срабатывания автоматического выключателя в процессе работы телевизора при переключении с одной программы на другую, когда синхронизация задающего генератора блока строчной развертки на некоторое время может нарушиться

В процессе трансляции телепередачи телевизор может быть выключен в любой нужный момент при помощи кратковременного нажатия кнопочного выключателя (контакта 27), включенного параллельно ключевому каскаду на транзисторе 15.

При эксплуатации телевизионных приемников нередки случаи возникновения в них неисправностей, Некоторые из них вызывают такой разогрев деталей, участков плат и узлов, который приводит к существенным повреждениям блоков, а иногда и к возгоранию телевизора. Анализ случаен возгорания телевизоров показывает, что наиболее часто они бывают в блоке строчной развертки. Кроме того, выход из строя в телевизоре высокочастотного умножителя напряжения (являющегося пожароопасным элементом) может привести к отказу выходного каскада -строчной развертки.

1599983

Автоматический выключатель, содержащий усилитель, выход которого соединен с входом выпрямителя, первый кнопочный выключатель, два замыкающих контакта которого включены между соответствующими входными шинаСоставитель Л. Багян

ТехРед М.лидык .

Корректор В. Гирняк

Редактор И. Касарда

Тираж 667

Подписное

Заказ 3150

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

В предлагаемом устройстве при выходе из строя блока строчной развертки в работающем телевизоре, прекращается наведение в антенне колеба5 тельного контура 1 переменного напряжения. В результате снимается постоянное напряжение с резистивного делителя 16, причем сразу же, без задержки, так как выпрямитель 3 имеет малую постоянную времени. Транзистор 14 закрывается, обесточивая обмотку 17 электромагнитного реле. Контакты 18 и 19 электромагнитного реле размыкаются, и сетевое напряжение снимается с неисправного телевизора и автоматического выключателя. Этим телевизор предохраняется от возгорания, дальнейшего выхода из строя и повреждений других его блоков, особенно в случае, если неисправность (выход из строя блока строчной развертки) произошпа, когда он был оставлен без присмотра. Такое свойство автоматического выключателя зна-?5 чительно повышает безопасность работы телевизора.

При возникновении неисправностей в радиоканале телевизора, которые, как правило, не приводят к возгора- 30 нию и сопровождаются тем, что на задающий генератор блока строчной раз- вертки перестают поступать строчные синхроимпульсы, автоматический выключатель срабатывает так же, как при окончании трансляции телепередач.

Формула и з о б р е т е н и я ми устройства и входными шинами вторичного источника питания, которые объединены соответствующими выходными шинами, первый транзистор, эмиттер которого соединен с первой выходной шиной вторичного источника питания, с первым выводом резистивного делителя и через замыкающие контакты второго кнопочного выключателя с базой и средним выводом резистивного делителя, коллектор первого транзистора через обмотку электромагнитного реле соединен с второй шиной вторичного источника питания, два замыкающйх контакта электромагнитного реле подключены параллельно соответствующим замыкающим контактам первого кнопочного выключателя, времязадающую РС-цепь, конденсатор которой одной обкладкой подключен к второй выходной шине вторичного источника питания, другой обкладкой соединен с первым выводом резистора, о т л и— ч а ю шийся тем, что, с целью повышения надежности и удобства в эксплуатации, введены колебательный контур с антенной, опорный генератор, второй резистор, последовательно соединенные смеситель, фильтр нижних частот, переобразователь частота— напряжение и интегратор, причем колебательный контур с антенной подключен к входу усилителя, база второго транзистора соединена с выходом интегратора, эмиттер — с первой шиной вторичного источника питания, коллектор — е вторым выводом резистора времязадающей КС-цепи и средним выводом резистивного делителя, второй вывод которого соединен с выходом выпрямителя, один вход смесителя соединен с выходом опорного генератора, а другой вход — с выходом усилителя.
