Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах ввода и вывода информации. Цель изобретения - повышение надежности за счет упрощения устройства и снижение потребляемой мощности, достигаемые подключением вывода генератора 1 к общей шине, асенсорной площадки 5 к выводу первичной обмотки трансформатора 2, выводы вторичной обмотки которого соединены соответственно с базой и эмиттером транзистора 3 P-N-P типа, причем конденсатор 4 включен между коллектором и эмиттером транзистора 3.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕаЪБЛИН

А1

a9>SU (в (51)S H 03 К 17/945

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPGHOIVlV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И OTHPbITH1IM

ПРИ 1 ННТ СССР

1 (21) 4482061/24-21 (22) 12.09 ° 88, (46) 15 ° 10.90. Бюл. Р 38 (75). М.К. Аникеев (53) 621.396.6(088.8) (56) Забелин К. и др. Система сенсорного выбора программ СВП-3.-"Ðàäèî", Р 7, 1977, с. 32-35.

Патент Великобритании N- 1317761, кл. Н 03 К 17/28, 1973. (54) СЕНСОРНОЕ УСТРОЙСТВО (57) Изобретение относится к импульсной технике и может быть использова2 но в устройствах ввода и вывода информации, Цель изобретения - повышение надежности sa счет упрощения устройства и снижение потребляемой мощности, достигаемые подключением вывода генератора 1 к общей шине, асенсорной площадки 5 к выводу пер вичной обмотки трансформатора 2, выводы вторичной обмотки которого соединены соответственно с базой и эмиттером транзистора 3 р-и-р типа, причем конденсатор 4 включен между коллектором и эмиттером транзистора 3.

1599983 денсаторе 4: закрытый переход коллектор — эмиттер транзистора 3 при отсутствии касания к сенсорной площадке 5 и открытый переход коллектор — эмиттер транзистора 3 при касании сенсорной.площадки 5.

В случае, если достаточно иметь информацию на выходе в импульсном виде, конденсатор 4 можно не ставить.

Формула изобр етения

I

Составитель Е, Бреславец

Техред 11.дидык Корректор Л. Бескид

Редактор И. Касарда

Заказ 3150 Тираж 667 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101

Изобретение относится к импульсной технике и может быть использовано в устройствах ввода.и вывода информации.

Цель изобретения — повышение надежности за счет упрощения устройства и снижение потребляемой мощности °

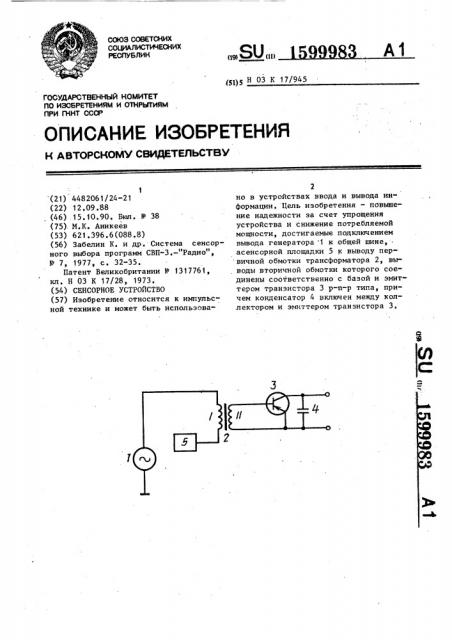

На чертеже приведена электрическая функциональная схема устройства.

Сенсорное устройство содержит генератор 1, трансформатор 2, транзистор 3, конденсатор 4 и сенсорную площадку 5. Причем первый вывод гене- 15 ратора 1 соединен с первым выводом первичной обмотки трансформатора 2, второй вывод которой соединен с сенсорной площадкой 5. Второй вывод генератора 1 соединен с общей шиной, а конденсатор 4 включен между коллектором и эмиттером транзистора 3.

Сенсорное устройство работает следующим образом.

В исхОднОм cOcTQHHHH ° IlpH Отсутствии касания к сенсорной площадке 5, транзистор 3 одностабильного выключателя закрыт. При касании к сенсорной площадке 5 за счет протекания тока генератора 1 через первичную обмотку трансформатора 2, на его вторичной обмотке индуцируется напряжение, ото крывающее с углом отсечки до 180 транзистор 3. Конденсатор 4 сглаживает пульсации состояния транзистора 3.

Таким образом, устройство имеет два состояния, фиксируемых на конI

Сенсорное устройство, содержащее сенсорную площадку, трансформатор, генератор и одностабильный выключатель, соединенный с соответствующими выводами вторичной обмотки трансформатора, первый вывод генератора соединен с первым выводом первичной обмотки трансформатора, второй вывод которой соединен с сенсорной площадкой, о т л и ч а ю щ е е с я тем, что, с целью .повышения надежности за счет упрощения устройства и снижения потребляемой мощности, второй вывод генератора подключен к общей шине, трансформатор выполнен понижающим, а одностабильный выключатель выполнен в виде биполярного транзистора и конденсатора, подключенного параллельно коллектору и эмиттеру транзистора р-п-р-типа, база которого подключена к первому выводу вторичной обмотки трансформатора, а эмиттер подключен к второму выводу вторичной обмотки трансформатора.
