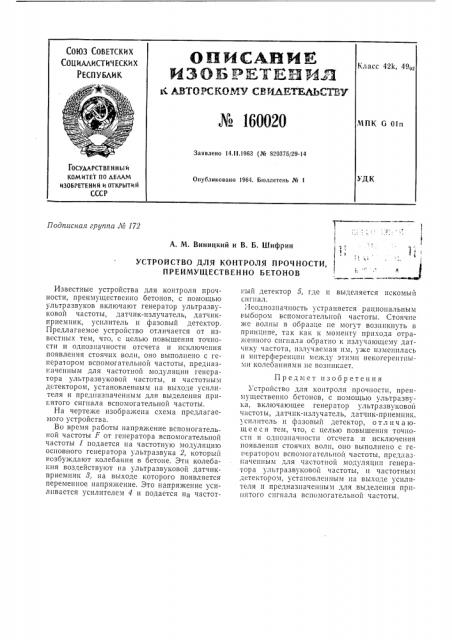

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PЕСПУБЛИК

Класс 42k 49о ф

gаС АВТОРСКОМУ СВЩ ЕТЕЛЬС Я у № 160020

МПК 6 OIIl

Заявлено 14.11.1963 (№ S20375/29-14

IOCYAAI CTBEHHb1 и

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЪ|ТИЙ

СССР

УДК

Опубликовано 1964. Бюллетень № 1

Подписная группа J¹ 172

А. М. Виницкий и В. Б. Шифрин

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЧНОСТИ, ПРЕИМУЩЕСТВЕННО БЕТОНОВ

Известные устройства для контроля прочности, преимущественно бетонов, с помощью ультразвуков включают генератор ультразвуковой частоты, датчик-излучатель, датчикприемник, усилитель и фазовый детектор.

Предлагаемое устройство отличается от известных тем, что, с целью повышения точности и однозначности отсчета и исключения появления стоячих волн, оно выполнено с генера|ором вспомогательной частоты, предназначенным для частотной модуляции генератора ультразвуковой частоты, и частотным детектором, установленным на выходе усилителя и предпаз||аченным для выделения при«ятого сигнала вспомогательной частоты.

На чертеже изображена схема предлагаемого устройства.

Во время работы напряжение вспомогательной частоты F от генератора вспомогательной частоты 1 подается на частотную модуляци|о основного генератора ультразвука 2, который возбуждают колебания в бетоне. Этп колебания воздействуют на ультразвуковой датчикприемник 8, на выходе которого появляется переменное напряжение. Это напряжение усиливается усилителем 4 и подается на частот|.ый детектор 5, где п выделяется искомый сигнал.

Неоднозначность устраняется рациональным выбором вспомогательной частоты. Стоячие же волны в образце пе могут возникнуть ь принципе, так как к моменту прихода отраженного сигнала ооратно к излучающему датчику частота, излучаемая пм, уже изменилась и интерференции между этими некогерентными колебаниями не возникает.

Предмет изобретения о стройство для контроля прочности, преимущественно бетонов, с помощью ультразвука, включающее генератор ультразвуковой частоты, датчик-излучатель, датчик-приемник, у сплптель и фазовый детектор, о т л п ч а ющ е е с я тем, что, с целью повышения точности п однозначности отсчета п исключения появления стоячих волн, оно выполнено с генератором вспомогательной частоты, пред;|азначепным для частотной модуляции генератора ультразвуковой частоты, и частотным детектором, установленным на выходе усилителя п предназначенным для выделения принятого сигнала вспомогательной частоты. № 1б0020

Составитель M. Храмцова

Редактор Г. М. Печоров Текрсд Т. П. Курилко Корректор P. T. Келембет

Поди. к печ. 18, П вЂ” 64 г. Формат 01м. 60Х90, Объем 0.23 пзд. л.

Заказ 3621 13 Тпрагк 1025 Цска 5 коп.

ЦНИИПИ Государствспвого комитетd ll0 дела. пзобрстсвпй ы отгоытпй СССР

Москва, Цсптр, пр. Серова, д. 4

Типографии, !Ip. Сап) иова, «1
