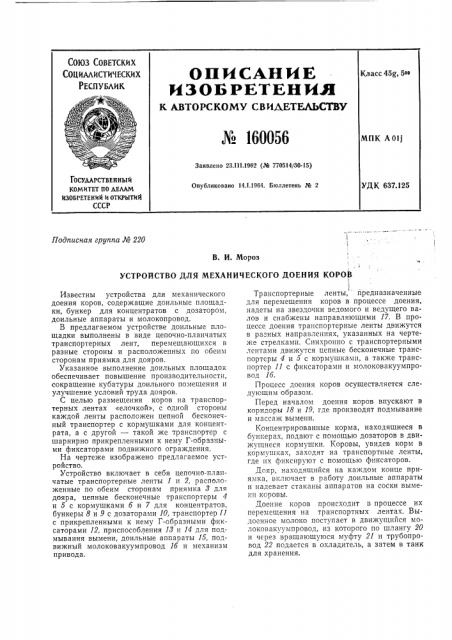

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

OHNCAHNE

ИЗОБРЕТЕНИИ

К АВтОРСКОму свиЛетяльСТвк № 160056

Класс 45g, 5ов

МПК A 01j

Заявлено 23,111.1962 (Рй 770514/30-15) Госяюрстввнныи комитет по мллм изов1 актинии и открытии

СССР

Опубликовано 14.1.1964. Бюллетень М 2

УДК 637.125

Подписная группа № 220

В. И. Мороз

УСТРОЙСТВО ДЛЯ МЕХАНИЧ

Известны устройства для механического доения коров, содержащие доильные площадки, бункер для концентратов с дозатором, доильные аппараты и молокопровод.

В предлагаемом устройстве доильные площадки выполнены в виде цепочно-планчатых транспортерных лент, перемещающихся в разные стороны и расположенных по обеим сторонам приямка для дояров.

Указанное выполнение доильных площадок обеспечивает повышение производительности, сокращение кубатуры доильного помещения и улучшение условий труда дояров.

С целью размещения коров на транспортерных лентах «елочкой», с одной стороны каждой ленты расположен цепной бесконечный транспортер с кормушками для концентрата, а с другой — такой же транспортер с шарнирно прикрепленными к нему Г-образными фиксаторами подвижного ограждения.

На чертеже изображено предлагаемое устройство.

Устройство включает в себя цепочно-планчатые транспортерные ленты 1 и 2, расположенные по обеим сторонам приямка 8 для дояра, цепные бесконечные транспортеры 4 и 5 с кормушками б и 7 для концентратов, бункеры 8 и 9 с дозаторами 10, транспортер 11 с прикрепленными к нему Г-образными фиксаторами 12, приспособления 18 и 14 для подмывания вымени, доильные аппараты 15, подвижный молоковакуумпровод 1б и механизм привода.

ЕСКОГО ДОЕНИЯ КОРОВ

Транспортерные ленты, предназначенные для перемещения коров в процессе доения, надеты на звездочки ведомого и ведущего валов и снабжены направляющими 17. В процессе доения транспортерные ленты движутся в разных направлениях, указанных на чертеже стрелками. Синхронно с транспортерными лентами движутся цепные бесконечные транспортеры 4 и 5 с кормушками, а также транспортер ll с фиксаторами и молоковакуумпровод lб.

Процесс доения коров осуществляется следующим образом.

Перед началом доения коров впускают в коридоры 18 и 19, где производят подмывание и массаж вымени.

Концентрированные корма, находящиеся в бункерах, подают с помощью дозаторов в движущиеся кормушки, Коровы, увидев корм в кормушках, заходят на транспортные ленты, где их фиксируют с помощью фиксаторов.

Дояр, находящийся на каждом конце приямка, включает в работу доильные аппараты и надевает стаканы аппаратов на соски вымени коровы.

Доение коров происходит в процессе их перемещения на транспортных лентах. Выдоенное молоко поступает в движущийся молоковакуумпровод. из которого по шлангу 20 и через вращающуюся муфту 21 и трубопровод 22 подается в охладитель, а затем в танк для хранения. № 16005б

Предмет изобретения

Составитель И. Зайцев

Редактор М. И. Бородина Техред Т. П. Курилко Корректор P. Т. Келембет

Г!одп. к печ. 16/1 — 64 г. Фор.!ат бум. 60 90 !з Ои.ьеи 0.23 изд. л.

Заказ 3549/9 Тираж 450 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

У выходного конца транспортерной ленты кормушки уходят за ограждения 28, а коровы, под>кимаемые стенкой 24 выходного коридора, сходят с транспортерной ленты.

Процесс доения происходит непрерывно, при медленном перемещении коров и без перемещения дояров.

1. Устройство для механического доения коров, включающее доильные площадки, бункер для концентратов с дозатором, доильные аппараты и молокопровод, о т л и ч а ю щ и йся тем, что, с целью повышения производительности, сокращения кубатуры доильного помещения и улучшения условий труда дояров, доильные площадки выполнены в виде цепочно-планчатых транспортерных лент, перемещающихся в разные стороны и расположенных по ооеим сторонам приямка для дояров.

2. Устройство по п. 1, отличающееся тем, что, с целью размещения коров на транспортерпых лептах «елочкой», с одной стороны каждой ленты расположен цепной бесконечный транспортер с кормушками для концентратов, а с другой — такой же транспортер с шарнирно прикрепленными к нему Г-образными фиксаторами подвижного ограждения.
